Schiefe Ebene - Kräfte, Reibung & Formeln verstehen

Claudio Möller 26. Mai 2026

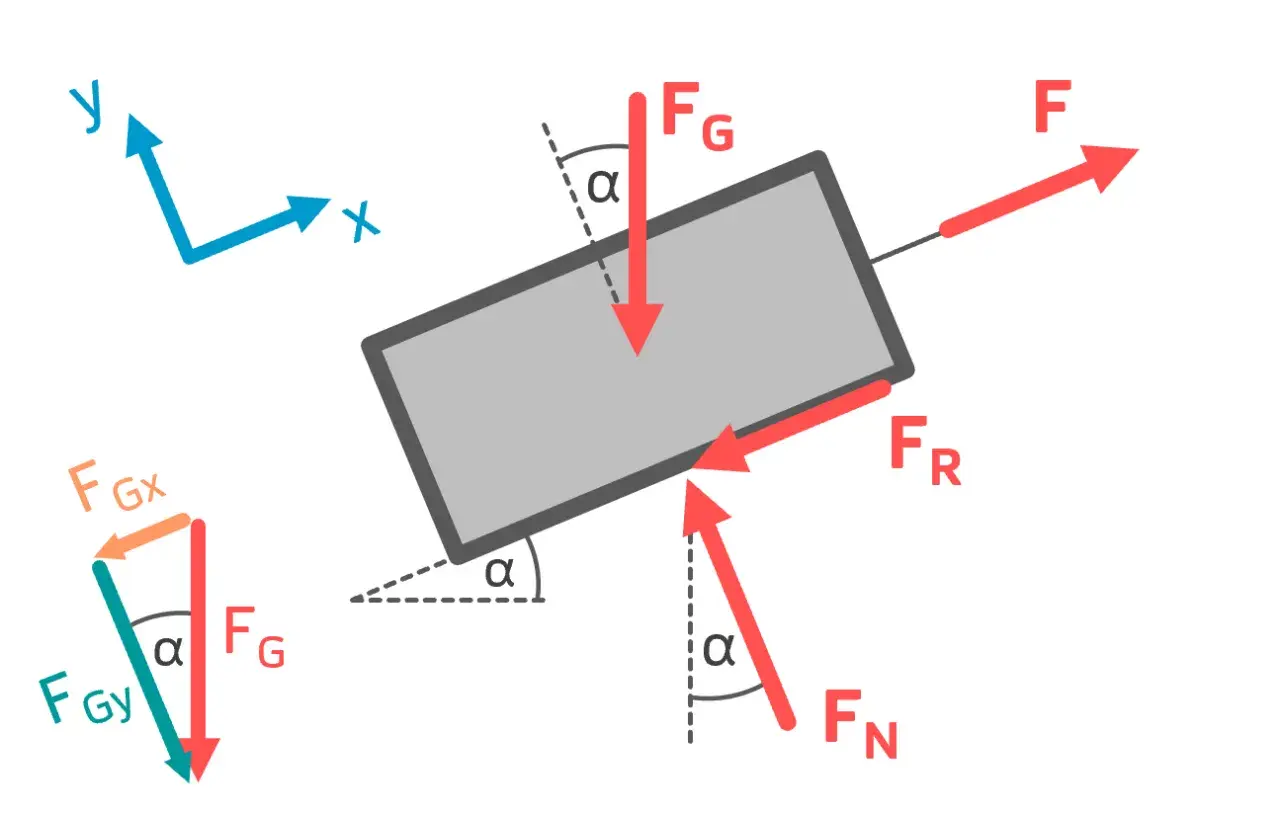

Kräfte auf einem Objekt auf einer schiefen Ebene: Gewichtskraft (FG), Normalkraft (FN), Reibungskraft (FR) und eine äußere Kraft (F). FG wird in FGx und FGy zerlegt.

Inhaltsverzeichnis

Die schiefe Ebene gehört zu den schlichtesten Modellen der Mechanik, und gerade deshalb ist sie so lehrreich. Ich zeige hier, wie Gewichtskraft, Normalkraft und Reibung auf einer Rampe zusammenwirken, wie man die entscheidenden Formeln sauber einsetzt und warum eine flachere Neigung nicht automatisch weniger Arbeit bedeutet. Wer das Prinzip versteht, kann Schulaufgaben sicherer lösen und auch technische Anwendungen besser einordnen.

Das Wichtigste zur geneigten Ebene auf einen Blick

  • Die Gewichtskraft wird in eine Komponente parallel und eine senkrecht zur Fläche zerlegt.
  • Ohne Reibung gilt für die Beschleunigung bergab: a = g · sin(α).
  • Die Normalkraft ist bei einfachen Aufgaben näherungsweise FN = m · g · cos(α).
  • Reibung hängt an der Normalkraft: FR = μ · FN.
  • Eine flachere Rampe spart Kraft, vergrößert aber den Weg.
  • Technisch steckt das Prinzip in Laderampen, Rollstuhlrampen und sogar in der Schraube.

Warum eine geneigte Fläche Kräfte so gut sichtbar macht

Ich erkläre das Modell gern mit einer Rampe, weil man dort sofort sieht, dass sich nicht die Schwerkraft ändert, sondern nur ihre Wirkung auf den Körper. Ein Kasten wird nicht „leichter“, nur weil die Fläche geneigt ist; die Kraft verteilt sich einfach auf einen Anteil parallel zur Fläche und einen Anteil senkrecht dazu. Genau diese Aufteilung macht das System so nützlich für die Mechanik.

Für den Unterricht und für technische Anwendungen ist das wichtig, weil sich mit demselben Prinzip sehr verschiedene Situationen beschreiben lassen: eine Laderampe, eine Rollstuhlrampe oder ein Paket auf einer Schiene. Wer die Geometrie versteht, erkennt sofort, welche Größe kleiner wird und welche dafür größer wird. Genau an dieser Stelle wird aus einer einfachen Skizze ein belastbares Rechenmodell.

Im nächsten Schritt zählt deshalb nicht mehr der Eindruck von „steil“ oder „flach“, sondern die saubere Zerlegung der Kräfte.

Welche Kräfte an der Rampe wirklich wirken

Ich zerlege in Aufgaben zuerst immer die Gewichtskraft. Der senkrechte Anteil drückt den Körper auf die Fläche, der parallele Anteil zieht ihn hangabwärts. Aus genau dieser Trennung entstehen die beiden Größen, die in fast jeder Aufgabe auftauchen: Normalkraft und Hangabtriebskraft.

Größe Richtung Formel Was sie bedeutet
Gewichtskraft FG senkrecht nach unten m · g Gesamte Schwerkraft auf den Körper
Hangabtriebskraft FG,‖ parallel zur Fläche nach unten m · g · sin(α) Treibt den Körper entlang der Rampe
Normalkomponente FG,⊥ senkrecht in die Fläche m · g · cos(α) Teil der Gewichtskraft, der auf die Fläche drückt
Normalkraft FN senkrecht von der Fläche weg ≈ m · g · cos(α) Reaktionskraft der Unterlage
Reibungskraft FR entgegen der Bewegung oder Bewegungsneigung μ · FN Bremst das Gleiten oder Halten

Wichtig: Die Normalkraft ist nicht einfach „die ganze Gegenkraft zur Gewichtskraft“, sondern nur die Gegenkraft zu ihrem senkrechten Anteil. Wer das übersieht, setzt später Reibung oder Beschleunigung fast zwangsläufig falsch an. Damit ist die Geometrie klar; als Nächstes kommt der Rechenweg.

So rechnet man typische Aufgaben sicher durch

Ich gehe in Rechnungen immer in derselben Reihenfolge vor, weil dadurch die meisten Fehler schon vor dem Taschenrechner verschwinden. Zuerst notiere ich den Winkel α, dann die Gewichtskraft FG = m · g, danach die beiden Komponenten. Wenn nichts über Reibung gesagt ist, rechne ich zunächst idealisiert; wenn Reibung vorkommt, ergänze ich sie erst danach. In einfachen Schulaufgaben wird g oft auf 9,81 m/s2 oder gerundet auf 10 m/s2 gesetzt.

Situation Ansatz Ergebnis
Glatte Rampe, bergab a = g · sin(α) Beschleunigung durch die Hangabtriebskraft
Rampe mit Gleitreibung, bergab a = g · (sin(α) - μG · cos(α)) Reibung verringert die Beschleunigung
Grenzfall vor dem Losrutschen tan(α) = μH Ab hier reicht die Haftreibung nicht mehr aus

Ein kurzes Beispiel macht das greifbar: Ein Klotz mit 10 kg auf einer Rampe mit 30° hat eine Gewichtskraft von 98,1 N. Davon wirken etwa 49,1 N parallel zur Fläche und 84,9 N senkrecht auf sie. Ohne Reibung ergäbe das eine Beschleunigung von 4,9 m/s2; mit einem Gleitreibungskoeffizienten von 0,2 sinkt sie auf rund 3,2 m/s2. Ich runde solche Werte in Prüfungen nur dann, wenn die Aufgabe es zulässt, denn die Richtung der Rechnung ist wichtiger als die letzte Dezimalstelle.

Sobald Bewegung oder Stillstand unklar ist, wird Reibung zum entscheidenden Faktor.

Reibung entscheidet, ob ein Körper ruht oder rutscht

Reibung ist der Teil der Aufgabe, der aus einer sauberen Idealisierung eine reale Situation macht. Ich trenne dabei immer zwischen Haftreibung, Gleitreibung und Rollreibung, weil sie sich physikalisch nicht gleich verhalten. Entscheidend ist: Reibung hängt an der Normalkraft, nicht direkt an der Masse.

Reibungsart Wann sie wirkt Typische Größe Praktische Bedeutung
Haftreibung Der Körper ruht noch bis FR,max = μH · FN Hält den Körper bis zum Grenzfall fest
Gleitreibung Der Körper rutscht bereits FR = μG · FN Bremst die Bewegung beim Gleiten
Rollreibung Ein Rad oder eine Rolle bewegt sich meist deutlich kleiner Warum Wagen leichter rollen als Kisten gleiten

Der Grenzfall ist besonders wichtig: Ein Körper bleibt liegen, solange m · g · sin(α) ≤ μH · m · g · cos(α). Umgestellt ergibt das tan(α) ≤ μH. Bei μH = 0,30 liegt der kritische Winkel bei rund 16,7°. Genau deshalb können dieselben Rampen je nach Material trocken noch funktionieren, bei Nässe oder Schmutz aber plötzlich problematisch werden. Ich sehe das in Aufgaben und in der Praxis immer wieder: Nicht die Neigung allein entscheidet, sondern die Kombination aus Neigung, Oberfläche und Reibwert.

Der gleiche Gedanke erklärt auch, warum Rampen in der Technik so beliebt sind.

Arbeit und Energie zeigen den eigentlichen Vorteil

Wenn ich das Prinzip auf einen Satz verdichten muss, dann so: Eine Rampe spart Kraft, aber nicht Energie. Die Arbeit zum Heben auf die Höhe h bleibt im Idealfall m · g · h; die längere Strecke auf der Fläche wird durch die kleinere Kraft ausgeglichen. Genau deshalb ist die geneigte Fläche eine klassische Anwendung der goldenen Regel der Mechanik.

Variante Kraft Weg Arbeit
Direktes Anheben groß kurz m · g · h
Rampe ohne Reibung kleiner länger m · g · h
Rampe mit Reibung kleiner länger größer als m · g · h

Der Punkt ist praktisch wichtig: In der realen Welt geht nie alles verlustfrei. Ein Teil der Arbeit wird durch Reibung in Wärme umgewandelt, deshalb ist die benötigte Zugkraft zwar kleiner, die gesamte aufzubringende Energie aber größer als im Ideal. Ich halte das für den entscheidenden Unterschied zwischen dem Schulmodell und einer echten Anwendung: Das Modell zeigt das Prinzip, die Wirklichkeit setzt die Grenzen.

Gerade in echten Anwendungen zeigt sich dann, warum die Rampe nie nur ein Schulbeispiel ist.

Warum das Modell in Technik und Alltag überall auftaucht

Ich nutze das Modell gern, um technische Entscheidungen verständlich zu machen. Bei einer Laderampe geht es nicht nur um Physik, sondern um Sicherheit, Platz und ergonomische Belastung; bei einer Rollstuhlrampe kommt zusätzlich die Frage hinzu, ob die Neigung für die Nutzer noch gut beherrschbar ist. Die Schraube ist sogar ein besonders elegantes Beispiel: Sie ist im Kern eine aufgewickelte geneigte Fläche, die Drehbewegung in Vorschubkraft übersetzt.

Anwendung Was die Neigung bewirkt Warum das nützlich ist
Laderampe geringere nötige Hebekraft schwere Güter lassen sich kontrollierter bewegen
Rollstuhlrampe leichteres Überwinden von Höhenunterschieden barrierearmer Zugang mit planbarer Kraft
Schraube große Wegübersetzung bei kleiner Kraft Drehbewegung wird in starken Vorschub umgewandelt
Schräger Transportweg weniger Kraft, mehr Weg praktischer Kompromiss zwischen Leistung und Raum

In der Konstruktion ist die Neigung also immer ein Kompromiss aus Kraft, Weg, Platz und Sicherheit. Je flacher die Rampe, desto kleiner die benötigte Kraft, aber desto länger der Weg und desto empfindlicher reagiert das System auf Reibung. Das ist physikalisch sauber, aber im Alltag eben nicht grenzenlos bequem.

Wer diese Punkte meistert, löst fast jede Aufgabe dazu sauber.

Die drei Grenzchecks, mit denen ich Aufgaben sofort prüfe

  • Wenn α = 0° ist, muss die Hangabtriebskraft verschwinden und die Normalkraft ungefähr m · g betragen.
  • Wenn α gegen 90° geht, wird die parallele Komponente fast so groß wie die Gewichtskraft und die Normalkraft fast null.
  • Wenn Reibung angegeben ist, muss die maximale Haftreibung aus μH · FN kommen und nicht direkt aus m · g.

Wenn du nur eine Regel behalten willst, dann diese: Erst die Kräfte sauber zerlegen, dann Reibung prüfen, dann mit Energie oder Newton weiterrechnen. Genau so wird aus einer einfachen Rampe ein Modell, das in Schule und Technik gleichermaßen trägt.

Häufig gestellte Fragen

Die schiefe Ebene ist ein einfaches physikalisches Modell, das zeigt, wie die Gewichtskraft eines Körpers in eine Komponente parallel zur Fläche (Hangabtriebskraft) und eine senkrecht dazu (Normalkomponente) zerlegt wird. Sie hilft, Kräfte und ihre Auswirkungen auf geneigten Flächen zu verstehen.

Die Hangabtriebskraft (FG,‖) wird berechnet als FG,‖ = m · g · sin(α), wobei m die Masse, g die Erdbeschleunigung und α der Neigungswinkel der Ebene ist. Sie ist der Teil der Gewichtskraft, der den Körper hangabwärts zieht.

Reibung ist entscheidend dafür, ob ein Körper auf der schiefen Ebene rutscht oder ruht. Sie wirkt der Bewegung entgegen und hängt an der Normalkraft (FN), nicht direkt an der Masse. Die Reibungskraft (FR) berechnet sich als μ · FN, wobei μ der Reibungskoeffizient ist.

Die schiefe Ebene ist ein klassisches Beispiel der goldenen Regel der Mechanik: Was man an Kraft spart, muss man an Weg zulegen. Die Arbeit (Kraft mal Weg) bleibt im Idealfall gleich wie beim direkten Anheben, da die geringere Kraft über eine längere Strecke aufgebracht wird.

Das Prinzip der schiefen Ebene steckt in vielen Anwendungen: Laderampen erleichtern das Bewegen schwerer Lasten, Rollstuhlrampen ermöglichen barrierefreien Zugang, und sogar eine Schraube ist im Grunde eine aufgewickelte schiefe Ebene, die Drehbewegung in Vorschubkraft umwandelt.
