Ein Feynman-Diagramm ist keine hübsche Skizze für Einsteiger, sondern eine präzise Sprache, mit der sich Wechselwirkungen in der Quantenfeldtheorie ordnen lassen. Wer sie versteht, erkennt schneller, wie Streuprozesse aufgebaut sind, welche Rolle Bosonen und Fermionen spielen und warum dieselbe Reaktion oft mehrere mögliche Beiträge hat. Ich gehe hier vom Grundprinzip über die Lesart bis zu den Grenzen der Methode, damit aus dem Bild kein Missverständnis wird.
Die wichtigsten Punkte auf einen Blick
- Ein Diagramm ist kein Foto, sondern eine kompakte Rechen- und Denksprache der Quantenfeldtheorie.
- Linien, Pfeile und Knoten stehen für Teilchen, Propagatoren und Wechselwirkungen, nicht für reale Flugbahnen.
- Mehrere Diagramme können denselben Prozess beschreiben; entscheidend ist die Summe der Amplituden.
- Baumdiagramme reichen oft für die erste Näherung, Schleifen für präzisere Vorhersagen.
- Bei starker Kopplung stößt die Methode an Grenzen und braucht andere Werkzeuge.
- Auch 2026 ist die Diagrammsprache in Theorie, Lehre und Kollaboration unverzichtbar.
Was ein Feynman-Diagramm wirklich beschreibt
Ich lese solche Darstellungen zuerst als Rechenvorschrift, nicht als Foto der Natur. In der Quantenfeldtheorie beschreibt ein Diagramm einen Beitrag zur Übergangsamplitude, also zu der Größe, aus der später die Wahrscheinlichkeit für einen Prozess berechnet wird. Die Zeichnung ist damit ein kompakter Weg, Terme einer Störungsreihe sichtbar zu machen.
Historisch entstand diese Sprache im Umfeld der Quantenelektrodynamik; heute nutzt man sie für elektromagnetische, schwache und starke Wechselwirkungen. Gerade deshalb ist wichtig, was das Bild kann und was nicht: Es erzählt eine Interaktion in klarer Symbolik, aber es ist kein Makrofoto einer Teilchenbahn.
| Baustein | Physikalische Rolle | Typischer Denkfehler |
|---|---|---|
| Äußere Linien | Ein- und Ausgangszustände eines Prozesses | Sie als reale, direkt beobachtete Flugkurven lesen |
| Innere Linien | Propagatoren, also mathematische Zwischenzustände | Sie mit messbaren Teilchen gleichsetzen |
| Knoten | Wechselwirkungsterme aus der Theorie | Sie als makroskopischen Stoßpunkt missverstehen |
| Schleifen | Höhere Korrekturen in der Störungsreihe | Sie für dekorativen Ballast halten |
| Pfeile auf Fermionlinien | Richtung des Fermionflusses, oft auch Teilchen-Antiteilchen-Konvention | Pfeilrichtung und Bewegungsrichtung verwechseln |
Damit ist die Grundlogik klar. Als Nächstes lohnt sich die Frage, wie man die Linien und Symbole konkret entziffert, ohne sich von der Zeichnung in die Irre führen zu lassen.
Wie man Linien, Pfeile und Knoten richtig liest

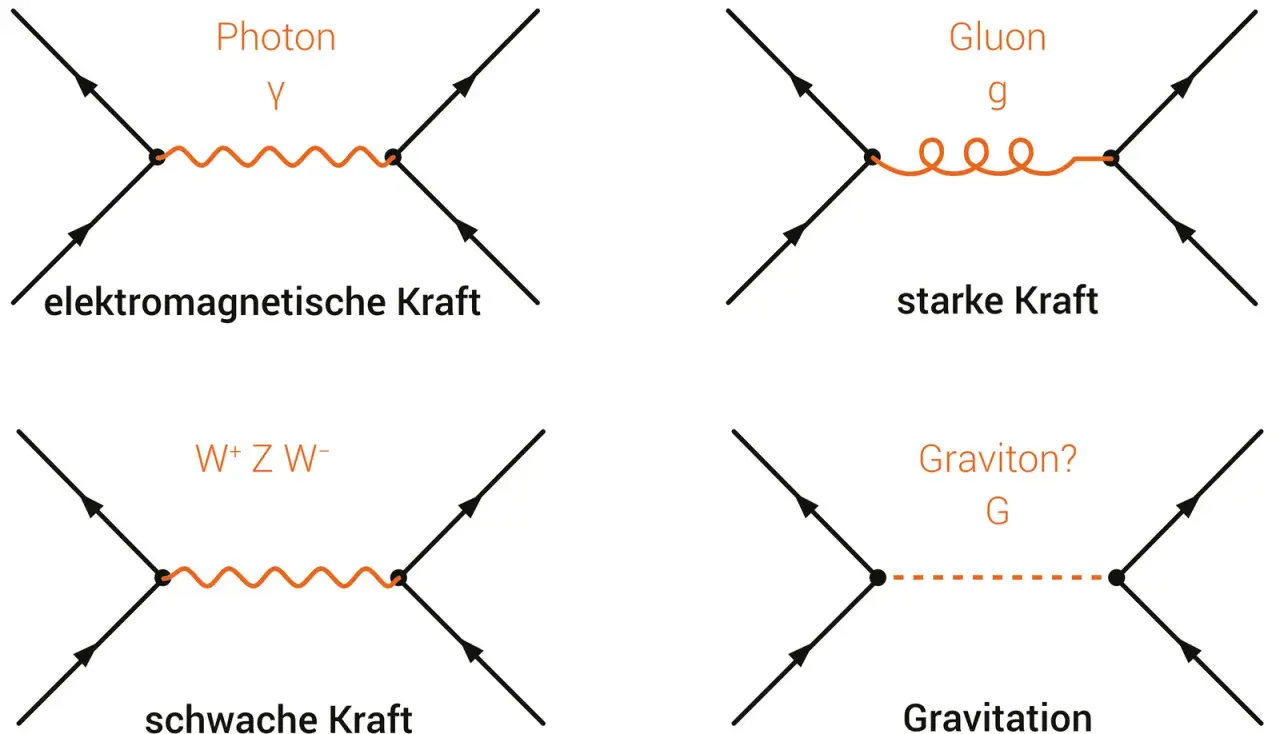

Die Symbole sind einfacher, als sie auf den ersten Blick wirken, aber sie folgen strengen Konventionen. Eine gerade Linie steht meist für ein Fermion wie Elektron oder Quark, eine wellige Linie häufig für ein Eichboson wie das Photon, und eine gestrichelte Linie oft für ein Skalarfeld wie das Higgs-Boson. Das genaue Aussehen kann je nach Lehrbuch oder Software leicht variieren, die physikalische Bedeutung bleibt jedoch dieselbe.
Besonders wichtig ist der Unterschied zwischen externer und innerer Linie. Externe Linien markieren die Zustände, die in der realen Messung ankommen oder aus ihr hervorgehen. Innere Linien sind propagierende Zwischenzustände, die nur innerhalb der Rechnung vorkommen. Wenn ich einen Fehler in einer Anfängeranalyse sehe, dann fast immer hier: Die innere Linie wird als reales Teilchen gelesen, obwohl sie nur ein Rechenelement ist.
| Symbol | Übliche Bedeutung | Worauf ich achte |
|---|---|---|
| Gerade Linie | Fermionisches Teilchen | Ist ein Pfeil eingezeichnet, kann er den Fermionfluss markieren |
| Wellige Linie | Photon, Gluon oder anderes Eichboson | Die Form sagt meist mehr über die Konvention als über die Dynamik |
| Gestrichelte Linie | Skalarfeld, oft Higgs | Je nach Kontext kann die Darstellung abweichen |
| Knoten | Interaktionspunkt | Er zeigt, welcher Term der Theorie überhaupt erlaubt ist |
| Pfeile an Linien | Konvention für Teilchen- und Antiteilchenfluss | Nicht vorschnell als Bewegungsrichtung interpretieren |
Die Orientierung des Bildes ist ebenfalls Konvention. In vielen Darstellungen läuft die Zeit von links nach rechts oder von unten nach oben, in anderen genau andersherum. Deshalb lese ich zuerst die Legende oder den Kontext, bevor ich aus der Geometrie physikalische Schlüsse ziehe. Erst danach ergibt es Sinn, auf die typischen Prozessklassen zu schauen.
Typische Diagrammtypen und was Physiker daraus lesen
Im Alltag der Teilchenphysik begegnen mir vor allem drei Klassen: Diagramme auf Baum-Niveau, Diagramme mit Schleifen und Darstellungen, die denselben Prozess auf verschiedene Weise aufschreiben. Der springende Punkt ist fast immer derselbe: Man zählt nicht nur Bilder, sondern Amplituden. Erst die Summe der Beiträge ergibt die Vorhersage für Streuquerschnitt oder Zerfallsrate.| Typ | Wofür er steht | Stärke | Grenze |
|---|---|---|---|
| Baumdiagramm | Erste Näherung ohne Schleifen | Schnell, anschaulich, oft dominant | Für Präzision manchmal zu grob |
| Ein-Schleifen-Diagramm | Korrektur zur führenden Näherung | Wichtig für Genauigkeit und Renormierung | Rechnerisch deutlich aufwendiger |
| Mehrschleifen-Diagramm | Höhere Ordnung der Theorie | Unverzichtbar bei Präzisionstests | Sehr komplex, oft nur numerisch handhabbar |
Ein anschauliches Beispiel ist die Elektron-Elektron-Streuung: Ein Photon wird ausgetauscht, die Elektronen stoßen sich ab. Beim Prozess e+e- → μ+μ- vernichtet sich das Paar und erzeugt über ein virtuelles Photon oder, bei höheren Energien, über ein Z-Boson ein schwereres Leptonpaar. Solche Bilder sind nützlich, weil sie den dominanten Mechanismus sichtbar machen, ohne die ganze Rechnung zu verstecken.
Der häufigste Denkfehler ist dabei überraschend schlicht: Man glaubt, die Diagramme würden sich wie Einzelbilder zu Wahrscheinlichkeiten addieren. Tatsächlich addieren sich zuerst die Amplituden; danach wird daraus die Wahrscheinlichkeit berechnet. Genau deshalb kann Interferenz Beiträge verstärken oder auslöschen. Das ist keine Nebenbemerkung, sondern oft der Kern der Physik im Diagramm.
Damit wird auch klar, warum man verschiedene Diagrammklassen nicht gegeneinander ausspielt. Die erste Näherung zeigt das Grundmuster, die Schleifen liefern die Feinkorrektur, und erst die Summe beider Ebenen beschreibt den realen Prozess so, wie ihn ein Experiment am Ende misst.
Wo die Methode stark ist und wo sie an Grenzen stößt
Die größte Stärke der Methode liegt in perturbativen Bereichen, also dort, wo die Wechselwirkung klein genug ist, um die ersten Terme einer Reihe sinnvoll zu benutzen. In der Quantenelektrodynamik funktioniert das exzellent; dort gehören die Vorhersagen zu den präzisesten in der gesamten Physik, teils bis auf neun signifikante Stellen. Genau diese Präzision ist einer der Gründe, warum Feynman-Diagramme nicht altmodisch wirken, sondern weiterhin erstaunlich modern sind.
Die gleiche Methode stößt aber an Grenzen, sobald die Kopplung stark wird oder nicht-perturbative Effekte dominieren. In der Quantenchromodynamik ist das bei niedrigen Energien typisch: Dann reichen einzelne Diagramme nicht mehr aus, und man braucht andere Werkzeuge wie Gitterrechnungen oder effektive Feldtheorien. Wer hier weiter mit einem simplen Bild argumentiert, überschätzt schnell die Reichweite der Diagrammsprache.
| Mythos | Realität |
|---|---|
| Ein Diagramm zeigt den tatsächlichen Weg eines Teilchens. | Es zeigt einen Beitrag zur Amplitude, nicht eine beobachtbare Flugbahn. |
| Ein virtuelles Teilchen ist ein kurzzeitig ausgeliehenes echtes Teilchen. | Ein internes Teilchen ist off-shell und nicht direkt messbar; die Alltagserklärung mit dem Ausleihen ist höchstens ein grobes Bild. |
| Mehr Schleifen sind nur akademische Spielerei. | Bei Präzisionstests sind sie oft unverzichtbar. |
| Ein einziges Diagramm reicht, wenn das Bild plausibel aussieht. | Man muss alle symmetrie- und regeltreuen Beiträge des Prozesses berücksichtigen. |
Ich finde diese Grenze wichtig, weil sie vor falscher Sicherheit schützt. Diagramme sind stark, solange man sie als das behandelt, was sie sind: eine kontrollierte Näherung. Sie sind schwach, sobald man aus ihnen eine direkte Naturabbildung machen will. Diese Unterscheidung entscheidet oft darüber, ob eine Erklärung sauber bleibt oder in Physik-Sprech zerfällt.
Warum die Diagrammsprache 2026 noch immer den Kern der Teilchenphysik trifft
Auch 2026 bleibt die Methode in Forschung und Lehre relevant, weil sie drei Dinge gleichzeitig leistet: Sie ordnet Rechnungen, sie erklärt Prozesse und sie macht Diskussionen zwischen Theorie und Experiment überhaupt erst handhabbar. In Beschleunigeranalysen, etwa am CERN oder in universitären Kollaborationen, ist das Diagramm oft der gemeinsame Nenner, bevor Software und numerische Pakete den Rest übernehmen.
Ich halte das für den eigentlichen Wert dieser Notation: Sie ist nicht bloß didaktische Dekoration, sondern ein Denkwerkzeug. Wer ein Diagramm sauber lesen kann, erkennt schneller, wann ein Effekt dominant ist, wann Korrekturen unvermeidlich sind und wann ein Bild nur eine Näherung bleibt.
- Prüfe zuerst, welche Anfangs- und Endzustände gemeint sind.
- Unterscheide immer zwischen externen Linien und inneren Propagatoren.
- Frage bei jedem Prozess, ob Baumniveau genügt oder Schleifenkorrekturen nötig sind.
- Behandle das Bild als Rechenmodell, nicht als Filmaufnahme der Natur.
Wenn ich die Sprache der Diagramme auf einen Satz verdichte, dann so: Sie ist die kürzeste Verbindung zwischen physikalischer Intuition und mathematischer Vorhersage. Genau deshalb hat sie in der modernen Teilchenphysik ihren Platz nicht verloren, sondern sich mit den besseren Rechnern sogar noch gefestigt.
