Der Oersted-Versuch zeigt in einem sehr einfachen Aufbau, dass elektrischer Strom ein Magnetfeld erzeugt. Genau deshalb ist er im Physikunterricht so wichtig: Aus einer abstrakten Beziehung zwischen Elektrizität und Magnetismus wird eine sichtbare Bewegung der Kompassnadel. Wer diesen Effekt versteht, versteht einen der wichtigsten Einstiegspunkte in den Elektromagnetismus.
Die wichtigsten Punkte in Kürze
- Ein stromdurchflossener Leiter erzeugt ein Magnetfeld um sich herum.
- Die Kompassnadel richtet sich nicht mehr nur nach dem Erdmagnetfeld aus, sondern reagiert auf das zusätzliche Feld des Drahts.
- Wird die Stromrichtung umgekehrt, schlägt die Nadel zur anderen Seite aus.
- Die Stärke des Ausschlags hängt von Stromstärke, Abstand und Aufbau ab.
- Der Versuch war ein entscheidender Beleg dafür, dass Elektrizität und Magnetismus zusammengehören.
- Für Schule und Praxis ist er bis heute nützlich, weil er mit wenigen Mitteln sauber beobachtbar ist.
So ist der Aufbau des Versuchs gedacht
Wenn ich den Aufbau erkläre, beginne ich immer mit dem Einfachsten: Ein gerader Draht wird so über oder nahe an eine Kompassnadel gelegt, dass beim Einschalten des Stroms ein klarer Ausschlag sichtbar wird. Die eigentliche Idee ist nicht spektakulär, aber genau darin liegt ihre Stärke: Man braucht nur wenige Bauteile, um eine grundlegende physikalische Beziehung sichtbar zu machen.
Für einen sauberen Schul- oder Demonstrationsaufbau braucht man in der Regel einen Kompass, einen geraden Leiter, eine Gleichstromquelle und idealerweise einen Schalter. Die Stromquelle sollte kontrollierbar sein, damit der Effekt nicht nur vorhanden, sondern auch vergleichbar bleibt. Gerade bei diesem Versuch ist die Stabilität wichtiger als die maximale Leistung.
| Bauteil | Funktion | Worauf es ankommt |
|---|---|---|
| Kompass | Zeigt die Richtung des resultierenden Magnetfelds | Die Nadel muss leichtgängig sein und frei drehen können |
| Gerader Draht | Führt den Strom und erzeugt das Magnetfeld | Möglichst gerade, gleichmäßig und dicht über der Nadel positioniert |
| Gleichstromquelle | Lieferte eine eindeutige Stromrichtung | Für den Versuch ist Gleichstrom klarer als Wechselstrom |
| Schalter | Ermöglicht kurze, kontrollierte Messungen | Hilft, Erwärmung und unruhige Beobachtungen zu vermeiden |
Wer den Aufbau zu locker nimmt, erhält schnell nur einen unklaren Ausschlag oder gar keinen erkennbaren Effekt. Deshalb lohnt es sich, die Geometrie ernst zu nehmen: Der Abstand zwischen Draht und Kompass, die Lage des Leiters und die Richtung des Stroms entscheiden mit darüber, wie deutlich der Versuch wirkt. Genau an diesem Punkt wird der reine Demonstrationsaufbau zu einer echten Messsituation.
Was die Kompassnadel tatsächlich zeigt
Die Kompassnadel bleibt nicht einfach „nervös“, sondern richtet sich im resultierenden Magnetfeld aus. Das heißt: Das Erdmagnetfeld wirkt weiterhin, aber das Feld des stromdurchflossenen Drahts überlagert es. Sichtbar wird dann ein neuer Gleichgewichtszustand, in dem die Nadel seitlich aus ihrer Nord-Süd-Lage herausgedreht wird.
Besonders anschaulich ist der Effekt, wenn man die Stromrichtung verändert. Dann schlägt die Nadel auf die andere Seite aus. Genau dieser Richtungswechsel ist didaktisch so wertvoll, weil er zeigt, dass es nicht um Zufall oder Wärmeeffekte geht, sondern um ein gerichtetes Magnetfeld. Ich halte diesen Punkt für den wichtigsten Moment des gesamten Versuchs.
| Veränderung | Beobachtung | Physikalische Aussage |
|---|---|---|
| Stromrichtung umkehren | Die Kompassnadel schlägt in die Gegenrichtung aus | Das Magnetfeld um den Draht kehrt seine Richtung um |
| Stromstärke erhöhen | Der Ausschlag wird deutlicher | Das Magnetfeld wird stärker |
| Abstand vergrößern | Der Ausschlag wird kleiner | Die Feldstärke nimmt mit der Entfernung ab |
| Wechselstrom statt Gleichstrom | Die Beobachtung wird unruhig oder schwer lesbar | Die Feldrichtung wechselt ständig |
Gerade dieser letzte Punkt wird oft unterschätzt: Für eine klare Beobachtung ist Gleichstrom fast immer die bessere Wahl. Wechselstrom kann zwar physikalisch interessant sein, macht den Ausschlag aber weniger eindeutig. Aus didaktischer Sicht ist der Versuch dann nicht kaputt, nur unnötig kompliziert.
Warum dieser Effekt die Physik verändert hat
Historisch war die Beobachtung ein Einschnitt, weil sie erstmals klar zeigte, dass Elektrizität und Magnetismus keine getrennten Phänomene sind. Ein elektrischer Strom erzeugt ein Magnetfeld, und genau diese Verbindung wurde später zum Fundament der gesamten Elektrodynamik. Die oft erzählte Zufallsstory greift dabei zu kurz: Entscheidend war nicht bloß ein glücklicher Moment, sondern die Fähigkeit, die Beobachtung richtig zu deuten.

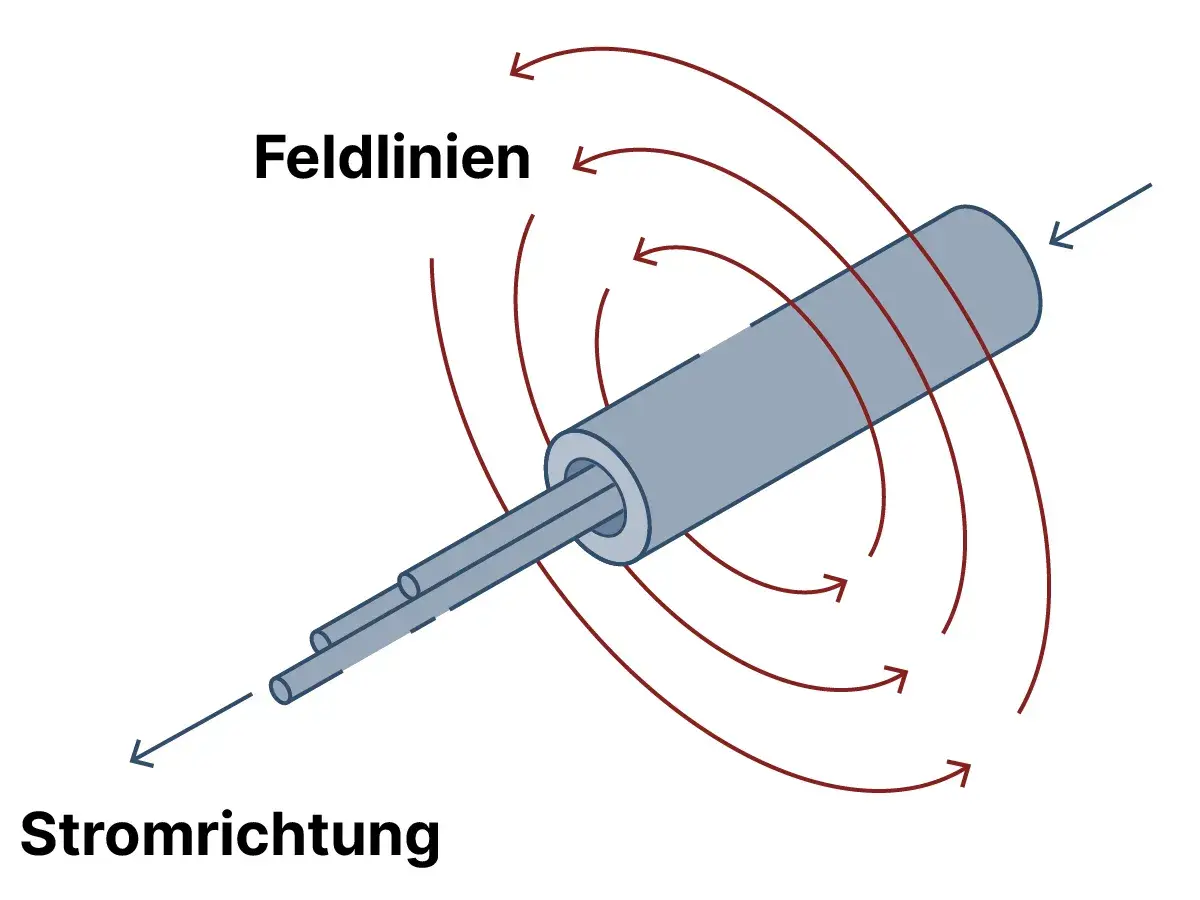

Physikalisch lässt sich das heute sauber mit dem Magnetfeld eines stromdurchflossenen Leiters beschreiben. Die Feldlinien verlaufen kreisförmig um den Draht. Die Richtung erkennt man mit der Rechte-Hand-Regel: Der Daumen zeigt in Stromrichtung, die gekrümmten Finger geben die Richtung des Magnetfelds an. Das ist kein bloßer Merksatz, sondern ein hilfreiches Modell, um das Verhalten direkt am Aufbau zu verstehen.
Aus dieser Erkenntnis entwickelte sich viel mehr als nur ein schöner Schulversuch. Später wurden daraus systematisch Elektromagnete, Relais, Motoren und Messinstrumente weitergedacht. Wer den Oersted-Versuch verstanden hat, versteht auch besser, warum Strom in Technik nicht nur Energie überträgt, sondern Felder erzeugt, die mechanische Wirkung entfalten können.
Welche Fehler den Versuch schnell unklar machen
Der Versuch wirkt einfach, ist aber empfindlich gegenüber schlechten Rahmenbedingungen. Der häufigste Fehler ist eine zu schwache oder ungeeignete Stromquelle. Wenn kaum Strom fließt, bleibt das Magnetfeld so klein, dass der Kompass kaum reagiert. Ein zweiter Klassiker ist ein zu großer Abstand zwischen Draht und Nadel.
Ich würde außerdem immer auf störende Magnetfelder in der Umgebung achten. Lautsprecher, große Metallteile oder ungeeignete Laboraufbauten können den Ausschlag verfälschen. Auch ein Kompass, dessen Nadel nicht frei und ruhig gelagert ist, liefert schnell unbrauchbare Ergebnisse. In der Schule wird dieser Punkt gern übersehen, weil die Theorie stimmt, der praktische Aufbau aber zu hektisch vorbereitet ist.
- Zu wenig Strom: Der Effekt ist zu schwach, um sichtbar zu werden.
- Zu großer Abstand: Das Magnetfeld des Drahts verliert schnell an Wirkung.
- Falsche Stromart: Wechselstrom erschwert eine klare Beobachtung.
- Störquellen in der Nähe: Metall oder andere Magnetfelder verfälschen das Ergebnis.
- Unruhiger Kompass: Eine schwergängige Nadel macht den Ausschlag ungenau.
- Zu lange Schaltung: Der Draht kann sich unnötig erwärmen, ohne dass der Versuch besser wird.
Wer den Aufbau sauber halten will, arbeitet mit kurzer Einschaltzeit, klarer Geometrie und möglichst wenig Störfaktoren. Genau dann wird aus einer einfachen Vorführung ein wirklich belastbarer Nachweis. Damit ist der Schritt zur Anwendung in Technik und Unterricht nicht mehr weit.
Was sich daraus für Technik und Unterricht ableiten lässt
Der große Wert dieses Experiments liegt nicht nur in der historischen Bedeutung, sondern in seiner Anschlussfähigkeit. Aus einem stromdurchflossenen Draht wird im nächsten Schritt ein Magnetfeld, aus einer Drahtschleife eine Spule und aus einer Spule mit Eisenkern ein deutlich stärkerer Elektromagnet. So lässt sich sehr gut zeigen, wie aus einem Grundprinzip eine technische Anwendung entsteht.
In der Praxis begegnet uns diese Idee an vielen Stellen: in Elektromotoren, Relais, Lautsprechern, Messgeräten und magnetischen Aktoren. Dabei geht es nie nur um „Strom fließt“, sondern immer auch um die Frage, welches Feld entsteht und welche Kraft daraus resultiert. Das ist ein Denkstil, den man im Physikunterricht früh lernen sollte, weil er später fast überall wieder auftaucht.
- Der Versuch verbindet Theorie und Beobachtung ohne komplizierte Geräte.
- Er zeigt, dass Richtungen in der Physik oft genauso wichtig sind wie Beträge.
- Er bereitet das Verständnis für Spulen, Elektromagnete und Motoren vor.
- Er eignet sich gut, um Messbedingungen und Fehlerquellen zu besprechen.
- Er macht die Rolle von Magnetfeldern in moderner Technik greifbar.
Gerade deshalb wird der Versuch nicht alt, obwohl er aus dem 19. Jahrhundert stammt. Er bleibt aktuell, weil er ein Grundmuster sichtbar macht, das in moderner Technik immer noch gilt. Und genau das führt zur eigentlichen Frage, was man sich aus Oersteds Beobachtung dauerhaft merken sollte.
Was man aus Oersteds Beobachtung mitnehmen sollte
Die wichtigste Lehre ist erstaunlich schlicht: Elektrischer Strom erzeugt ein Magnetfeld, und dieses Feld lässt sich nachweisen, ohne die Leitung aufzuschneiden oder den Strom aufwendig zu messen. Der Oersted-Versuch ist deshalb kein historisches Kuriosum, sondern ein sauberes Beispiel dafür, wie Physik aus einer klaren Beobachtung ein allgemeines Gesetz macht.
Wer den Versuch selbst nachstellt, sollte ihn nicht als Showeffekt behandeln, sondern als kleine Messung mit System. Sauberer Aufbau, kurze Stromimpulse, ein ruhiger Kompass und klare Vergleichsbedingungen machen den Unterschied. Dann zeigt die Kompassnadel nicht nur eine Bewegung, sondern die eigentliche Idee hinter dem Elektromagnetismus.
