Der innere Aufbau eines Dieselmotors wirkt auf den ersten Blick erstaunlich schlicht, ist in Wirklichkeit aber ein präzise abgestimmtes Zusammenspiel aus Mechanik, Einspritzung, Kühlung und Abgasbehandlung. Wer verstehen will, warum ein Diesel unter Last so souverän wirkt, beim Starten manchmal zäh ist und im Alltag ganz anders reagiert als ein Benziner, muss genau diese Bauteile und ihre Aufgabe kennen. Ich gehe deshalb Schritt für Schritt durch den Motoraufbau, die wichtigsten Komponenten und die Punkte, die für Alltag, Wartung und Gebrauchtkauf wirklich zählen.
Die wichtigsten Punkte auf einen Blick
- Ein Diesel zündet den Kraftstoff durch hohe Verdichtung, nicht über Zündkerzen.
- Der mechanische Kern besteht aus Zylinderblock, Kolben, Pleuel, Kurbelwelle und Zylinderkopf.
- Moderne Systeme arbeiten meist mit Common Rail, also einer gemeinsamen Hochdruckleitung für alle Injektoren.
- Turbo, Ladeluftkühler, AGR, DPF und SCR beeinflussen Leistung, Verbrauch und Emissionen deutlich.
- Der Diesel ist effizient und drehmomentstark, reagiert aber empfindlich auf Kurzstrecken und vernachlässigte Wartung.
- Für den Alltag zählt nicht nur die Technik im Motor, sondern auch, wie passend das Fahrprofil zum Aufbau ist.

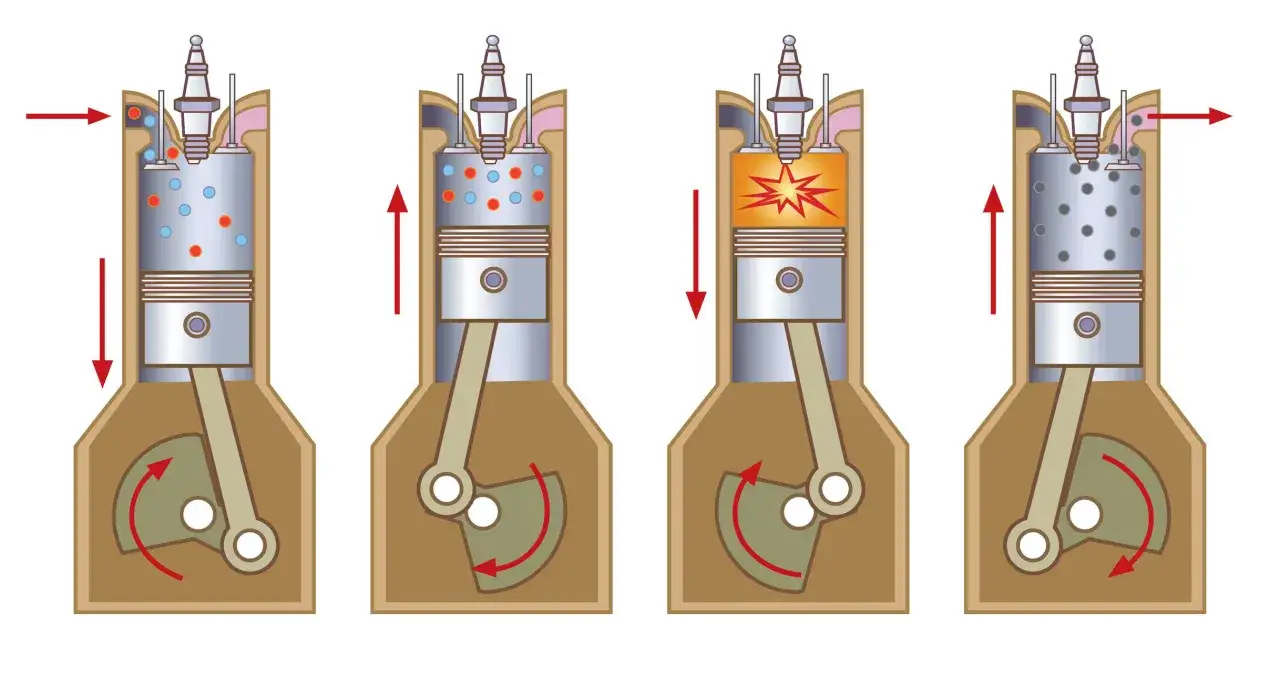

So arbeitet ein Dieselmotor im Viertakt
Der grundlegende Ablauf ist schnell erklärt: Der Motor saugt Luft an, verdichtet sie stark, spritzt kurz vor dem oberen Totpunkt Diesel ein und verwandelt die dabei entstehende Verbrennung in Bewegung. Anders als beim Ottomotor braucht der Diesel keine Zündkerze, weil die stark komprimierte Luft so heiß wird, dass sich der eingespritzte Kraftstoff von selbst entzündet. Diese Kompressionszündung ist der Kern des gesamten Prinzips.
In einem typischen Pkw-Diesel liegt die Verdichtung je nach Auslegung oft ungefähr zwischen 14:1 und 22:1. Das ist deutlich höher als bei Benzinmotoren und erklärt, warum der Diesel seinen typischen, druckvollen Charakter hat. Gleichzeitig ist genau diese hohe Verdichtung auch der Grund, warum der Motor beim Kaltstart mehr Unterstützung braucht und warum Glühsystem und Batterie im Alltag nicht unterschätzt werden dürfen.Ich halte es für sinnvoll, den Ablauf in vier Schritte zu denken: Ansaugen, Verdichten, Arbeiten, Ausstoßen. Erst wenn man diese Reihenfolge verstanden hat, wird klar, warum Einspritzzeitpunkt, Luftmenge und Abgastemperatur so eng zusammenhängen. Damit ist der Grundmechanismus klar; entscheidend ist jetzt, welche Bauteile diese Arbeit überhaupt tragen.

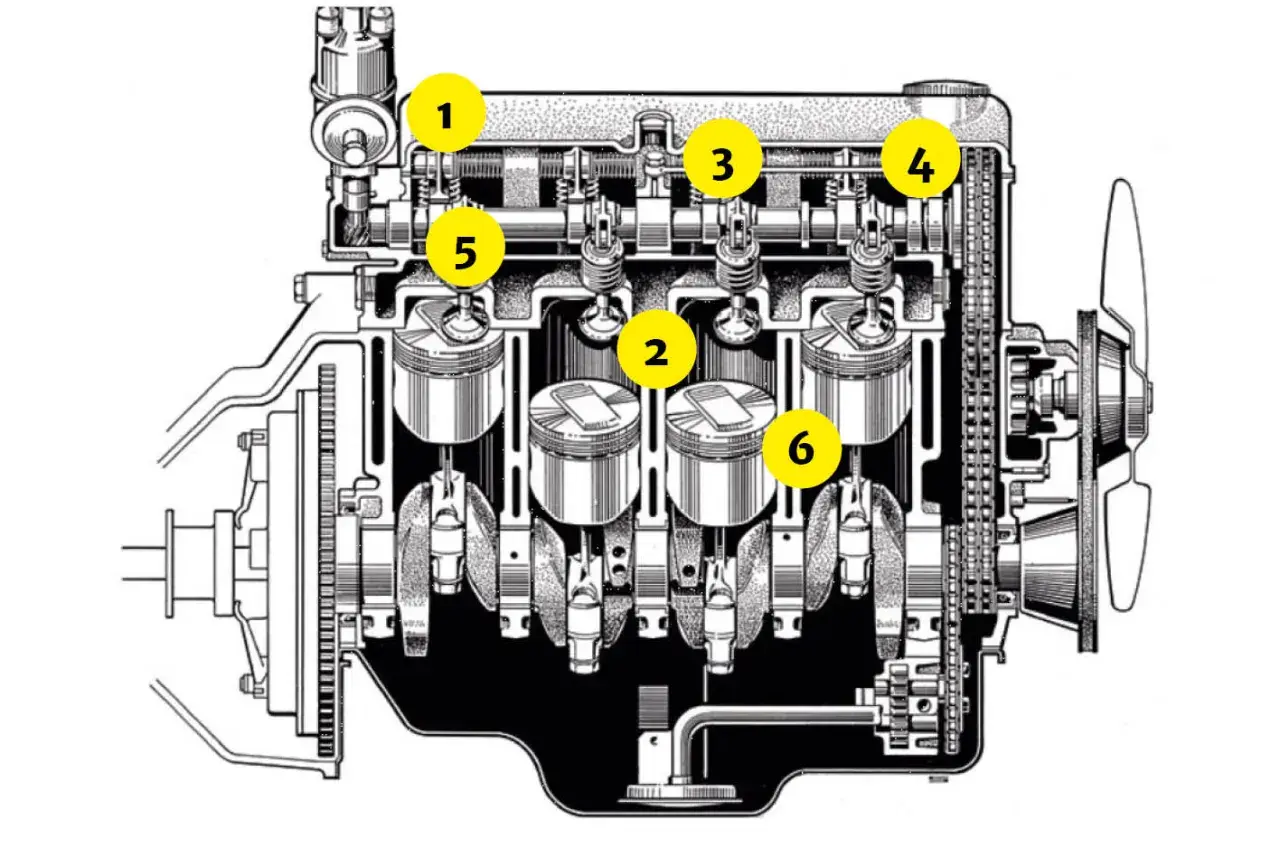

Die wichtigsten Bauteile im Überblick
Der eigentliche Motor ist kein einzelnes Bauteil, sondern eine Kette aus Komponenten, die mechanisch und thermisch präzise zusammenarbeiten. Wenn ich einen Diesel erkläre, trenne ich ihn gern in den mechanischen Kern und die unterstützenden Systeme. Der Kern erzeugt Bewegung, die Peripherie sorgt dafür, dass der Motor überhaupt sauber, haltbar und emissionsarm laufen kann.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Zylinderblock | Trägt die Zylinderbohrungen, Ölkanäle und Kühlkanäle | Er ist das tragende Grundgerüst des Motors |
| Kolben | Nimmt den Verbrennungsdruck auf und bewegt sich im Zylinder auf und ab | Seine Abdichtung entscheidet über Kompression und Effizienz |
| Pleuel | Verbindet Kolben und Kurbelwelle | Überträgt enorme Kräfte und muss dabei leicht und stabil sein |
| Kurbelwelle | Wandelt die Hubbewegung in Drehbewegung um | Sie liefert letztlich das nutzbare Drehmoment |
| Zylinderkopf | Enthält Ventile, Einspritzdüsen und oft Glühkerzen | Hier werden Gaswechsel und Einspritzung technisch entschieden |
| Nockenwelle und Ventiltrieb | Steuern das Öffnen und Schließen der Ventile | Sie bestimmen, wie gut der Motor „atmen“ kann |
| Hochdruckpumpe und Injektoren | Fördern, dosieren und zerstäuben den Kraftstoff | Die Einspritzung ist beim Diesel fast so wichtig wie die Mechanik selbst |
| Turbolader und Ladeluftkühler | Verdichten die Ansaugluft und senken deren Temperatur | Mehr Luft bedeutet meist bessere Leistung und sauberere Verbrennung |
| Ölkreislauf und Kühlsystem | Schmieren und stabilisieren die Temperatur | Ohne diese Systeme hält kein moderner Diesel lange durch |
| Abgasnachbehandlung | Reduziert Ruß und Stickoxide mit AGR, DPF und SCR | Sie macht den Motor erst alltagstauglich und normgerecht |
Auf die einfache Formel gebracht: Unten arbeitet der Kurbeltrieb, oben regelt der Zylinderkopf den Gaswechsel, und außen herum sorgen Aufladung, Schmierung und Abgasnachbehandlung für Stabilität und Sauberkeit. Genau an dieser Stelle wird der Diesel heute komplexer als viele erwarten, weshalb die Einspritzung eine eigene Erklärung verdient.
Warum Einspritzung und Brennraum die eigentliche Feinarbeit übernehmen
Beim Diesel entscheidet nicht nur das reine Vorhandensein von Kraftstoff, sondern vor allem wie, wann und in welcher Form er eingespritzt wird. Moderne Systeme arbeiten fast immer mit sehr hohem Druck, oft im Bereich von 1.800 bis über 2.500 bar. Dadurch wird der Diesel fein zerstäubt, mischt sich besser mit der Luft und verbrennt kontrollierter.
Beim heutigen Pkw dominiert die Direkteinspritzung. Der Kraftstoff gelangt also direkt in den Brennraum und nicht erst in eine Vorkammer. Das hat Vorteile bei Effizienz und Emissionen, verlangt aber eine sehr präzise Abstimmung von Einspritzmenge, Einspritzbeginn und Luftbewegung im Zylinder. Das Motorsteuergerät berechnet diese Werte laufend neu, je nach Temperatur, Last, Drehzahl und Fahrzustand.
Common Rail im Alltag
Das Common-Rail-System arbeitet mit einer gemeinsamen Hochdruckleitung, aus der alle Injektoren versorgt werden. Der Vorteil ist nicht nur der hohe Druck, sondern vor allem die Flexibilität: Der Motor kann pro Arbeitszyklus mehrere Einspritzungen setzen, etwa eine kleine Vor- und Nachspritzung. Dadurch läuft der Diesel ruhiger, verbrennt sauberer und lässt sich feiner regeln. Das ist einer der Gründe, warum moderne Diesel deutlich kultivierter sind als ältere Aggregate.
Lesen Sie auch: U-Boote: So funktioniert die Technik unter Wasser wirklich
Der Brennraum formt das Gemisch mit
Auch der Kolbenboden ist beim Diesel kein Zufallsprodukt. Die Mulde im Kolben, oft als Brennraumtasche beschrieben, lenkt die Luftbewegung und unterstützt die Vermischung von Luft und Kraftstoff. Diese Geometrie ist entscheidend, weil der Diesel kein vorab homogenes Luft-Kraftstoff-Gemisch ansaugt, sondern die Mischung erst im Brennraum entsteht. Glühkerzen helfen beim Starten, ersetzen aber keine Zündkerzen wie beim Benziner; im warmen Betrieb spielen sie kaum noch eine Rolle.
Gerade dieser Mix aus präziser Einspritzung, Luftführung und hoher Verdichtung macht den Diesel effizient, aber eben auch empfindlich gegenüber falscher Nutzung oder verschlissenen Injektoren. Daraus ergibt sich auch der wichtigste konstruktive Vergleich zum Ottomotor.
Worin sich Diesel- und Ottomotor konstruktiv unterscheiden
Im Alltag werden beide Motorarten oft nur nach Verbrauch oder Fahrgefühl beurteilt. Technisch liegen die Unterschiede aber viel tiefer. Der Diesel regelt seine Leistung vor allem über die eingespritzte Kraftstoffmenge, während der Ottomotor das Gemisch und die Drosselklappe stärker in den Vordergrund stellt. Das führt zu einem anderen Ansprechverhalten, anderen Belastungen und anderen Schwachstellen.
| Bereich | Dieselmotor | Ottomotor | Alltagseffekt |
|---|---|---|---|
| Zündung | Selbstzündung durch Verdichtung | Fremdzündung mit Zündkerzen | Der Diesel braucht höhere Kompression und ein kräftigeres Startsystem |
| Gemischbildung | Kraftstoff wird direkt in heiße Luft eingespritzt | Luft und Kraftstoff werden vor der Verbrennung stärker gemischt | Der Diesel braucht sehr präzise Einspritztechnik |
| Verdichtung | Deutlich höher | Niedriger | Mehr Effizienz, aber auch höhere mechanische Belastung |
| Drehzahlcharakter | Meist niedriger, dafür mehr Drehmoment untenrum | Höhere Drehzahlen und oft spontaner im Hochdrehzahlbereich | Der Diesel wirkt beim Ziehen und bei Autobahnfahrt oft souveräner |
| Verbrauch | Oft niedriger | Häufig etwas höher | Die Effizienz ist ein klarer Dieselvorteil |
| Abgasnachbehandlung | Häufig DPF, AGR und SCR | Je nach Motor andere Schwerpunkte | Der Diesel ist in der Regel konstruktiv aufwendiger im Abgasstrang |
Früher wurde der Diesel oft als grober Arbeitstyp gesehen. Das trifft auf moderne Motoren nur noch eingeschränkt zu. Heute ist er vor allem ein hoch abgestimmtes System aus Druck, Temperatur und Regelung, und genau daraus entstehen seine typischen Stärken, aber auch seine Schwachstellen im Alltag.
Typische Schwachstellen, die ich im Alltag am häufigsten sehe
Der Diesel ist robust, aber nicht unverwundbar. Viele Probleme entstehen nicht, weil der Motor „schlecht“ konstruiert wäre, sondern weil Fahrprofil und Technik nicht zueinander passen. Wer fast nur kurze Strecken fährt, zwingt einen Diesel oft in einen Bereich, für den er konstruktiv zwar ausgelegt ist, der aber nicht ideal für Rußpartikelfilter, AGR und Ölzustand ist. Der ADAC weist bei modernen Dieselmodellen immer wieder darauf hin, wie wichtig die passende Nutzung für den Partikelfilter ist.
- Injektoren: Auffälliges Nageln, Ruckeln oder Startprobleme deuten oft auf eine fehlerhafte Einspritzung hin.
- AGR-Ventil: Wenn Ruß und Ablagerungen zunehmen, kann die Abgasrückführung klemmen und den Motor träge machen.
- DPF: Ein voller Partikelfilter führt zu Warnlampen, häufigen Regenerationen und im Extremfall zu Leistungsverlust.
- Turbolader: Pfeifgeräusche, Ölverbrauch oder schwacher Ladedruck sind typische Warnzeichen.
- Glühsystem: Schlechter Kaltstart ist oft kein „großer Motorschaden“, sondern ein Problem mit Glühkerzen, Batterie oder Vorglühelementen.
- Öl und Steuerung: Zu lange Intervalle, falsches Öl oder veraltete Software verschlechtern Haltbarkeit und Laufkultur deutlich.
Besonders kritisch sind Stadtverkehr, viel Leerlauf und häufige Kurzstrecken unter 10 bis 15 Kilometern. In diesem Bereich werden Abgasstrang und Öltemperatur oft nicht richtig warm, wodurch der Diesel mehr Rückstände sammelt, als viele Fahrer erwarten. Genau deshalb lohnt sich der Blick auf Wartung und Kaufentscheidung besonders.
Worauf ich beim Kauf und bei der Wartung achten würde
Wenn ich einen Diesel bewerte, schaue ich nicht nur auf Kilometerstand und Verbrauch, sondern zuerst auf das Einsatzprofil. Ein Motor mit 180.000 Kilometern auf Langstrecke kann in deutlich besserem Zustand sein als ein scheinbar „junger“ Diesel, der fast nur im Kurzstreckenbetrieb gelaufen ist. Der Aufbau selbst verrät schon, warum: Viele Systeme brauchen Wärme, Druck und regelmäßige Last, um sauber zu arbeiten.
- Wartungshistorie prüfen: Ölwechsel, Filter, Kraftstoffsystem und Softwarestände sollten nachvollziehbar sein.
- Startverhalten beobachten: Langer Anlassvorgang, unruhiger Leerlauf oder weißer Rauch sind Warnsignale.
- Abgasstrang mitdenken: DPF, AGR und SCR sind keine Nebensachen, sondern echte Kostenfaktoren.
- Passendes Fahrprofil wählen: Wer überwiegend Stadt und Kurzstrecke fährt, profitiert oft mehr von einem Benziner oder Hybrid.
- Ölqualität ernst nehmen: Je nach Hersteller und Einsatzprofil liegen Ölwechselintervalle oft zwischen 15.000 und 30.000 Kilometern; bei viel Kurzstrecke ist ein kürzeres Intervall meist vernünftiger.
- Zahnriemen oder Kette nicht ignorieren: Die Vorgaben des Herstellers sind hier wichtiger als jede pauschale Faustregel.
Am Ende ist der Diesel kein einfacher Sparmotor, sondern ein präzise abgestimmtes System mit klaren Stärken und klaren Bedingungen. Wer seinen Aufbau versteht, erkennt schnell, warum er auf der Autobahn und unter Last so überzeugend wirkt, im falschen Einsatz aber unnötig komplex und teuer werden kann.
