Ein Transformator wirkt unscheinbar, entscheidet aber in Stromnetzen, Gebäuden und Geräten darüber, wie viel Energie tatsächlich ankommt. Wer seinen Wirkungsgrad versteht, erkennt schnell, warum nicht nur die Nennleistung zählt, sondern vor allem Lastprofil, Bauart und Verlustart. Ich gehe hier deshalb auf die wichtigsten Kennzahlen ein, zeige typische Werte und ordne ein, worauf es bei Auswahl und Betrieb wirklich ankommt.
Die wichtigsten Punkte auf einen Blick
- Der Wirkungsgrad ist das Verhältnis von abgegebener zu zugeführter Leistung und liegt bei realen Transformatoren immer unter 100 %.
- Entscheidend sind vor allem Leerlaufverluste im Kern und Lastverluste in den Wicklungen.
- Große Leistungstransformatoren erreichen oft Werte von über 99 %, kleine 50-Hz-Trafos liegen deutlich darunter.
- Bei Netz- und Gebäudeanlagen zählt oft der Jahresbetrieb mehr als der Bestwert bei Nennlast.
- Wer vergleicht, sollte immer Verlustwerte, Lastprofil und Temperaturbedingungen mitprüfen.

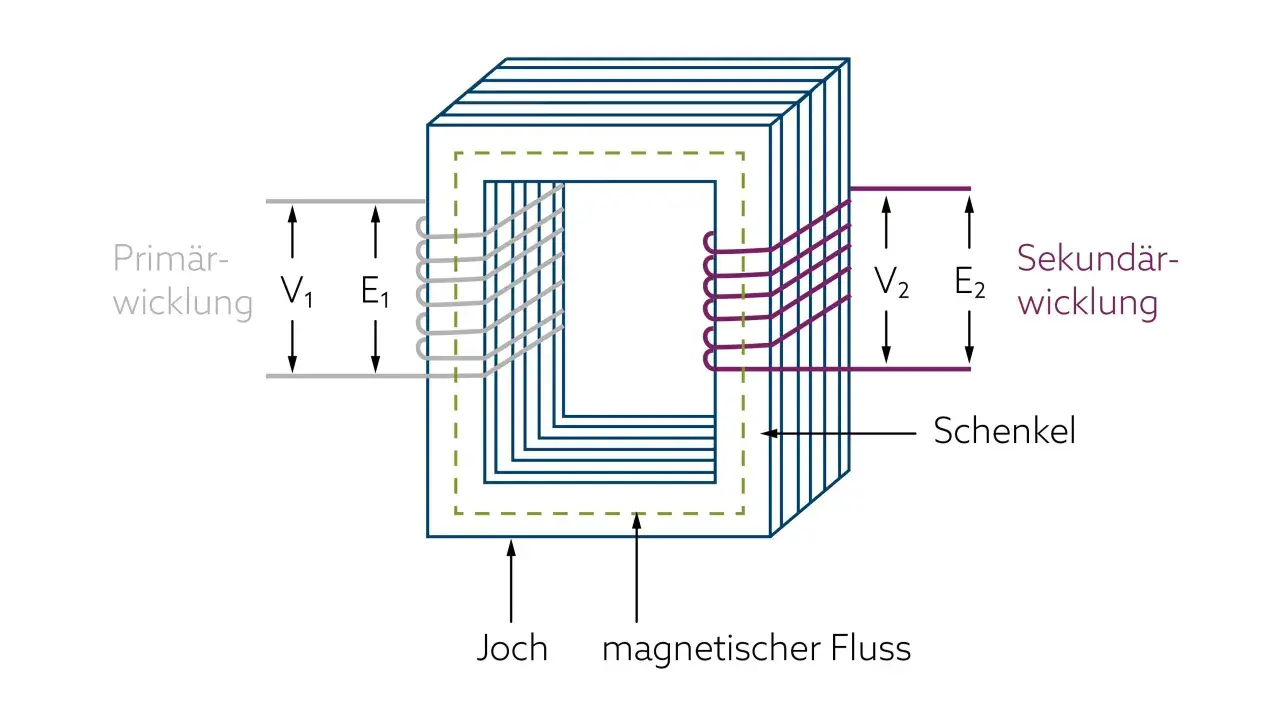

Was der Wirkungsgrad bei einem Transformator wirklich misst
Der Wirkungsgrad beschreibt, wie viel der zugeführten elektrischen Leistung am Ausgang wieder nutzbar ankommt. Formal ist das einfach: η = Pab / Pzu × 100 %. Ein idealer Transformator hätte 100 %, ein realer immer weniger, weil ein Teil der Energie als Wärme, Streufeld oder magnetische Verluste verloren geht.
Wichtig ist mir dabei die Unterscheidung zwischen Spannungswandlung und Energieeffizienz. Ein Trafo kann eine Spannung sehr zuverlässig anpassen und trotzdem bei falscher Auslegung unnötig viel Energie verheizen. Genau deshalb reicht der bloße Blick auf das Übersetzungsverhältnis nicht aus. Für die Praxis zählt, wie der Trafo im realen Lastfall arbeitet und nicht nur auf dem Prüfstand.
Das ist die Basis, und von hier aus lohnt sich der Blick auf die Verlustquellen selbst, weil sie erklären, warum zwei formal ähnliche Geräte im Alltag ganz unterschiedlich abschneiden können.
Welche Verluste den Wert nach unten ziehen
In der Praxis trennen Hersteller und Planer vor allem zwei Verlustarten: Leerlaufverluste und Lastverluste. Beide wirken anders, beide sind für unterschiedliche Anwendungen relevant. Wer sie sauber auseinanderhält, liest Datenblätter sofort besser.
Leerlaufverluste
Leerlaufverluste entstehen, sobald der Transformator am Netz hängt, auch wenn kein Verbraucher angeschlossen ist. Sie stecken vor allem im Kern und entstehen durch Ummagnetisierung und Wirbelströme. Für den Alltag heißt das: Selbst ein scheinbar „unbenutzter“ Trafo verbraucht weiter Energie, solange er unter Spannung steht.
Lastverluste
Lastverluste steigen mit dem Strom durch die Wicklungen. Der bekannte Kupferverlust folgt näherungsweise dem Quadrat des Stroms, also: mehr Last, deutlich mehr Wärme. Dazu kommen Streu- und Zusatzverluste, die bei hoher Belastung und ungünstiger Magnetfeldführung spürbarer werden. Aus meiner Sicht ist genau das der Punkt, den viele unterschätzen: Ein Trafo, der auf dem Papier sehr effizient wirkt, kann bei echter Dauerlast deutlich mehr Verlustleistung erzeugen als erwartet.
Lesen Sie auch: Regensensor im Auto - Vorteile, Funktion & Kosten erklärt
Warum das in modernen Netzen zählt
Gerade in vernetzten Gebäuden, Ortsnetzstationen und industriellen Anlagen laufen Transformatoren oft lange Zeit im Teillastbereich. Dann fallen die Leerlaufverluste stärker ins Gewicht als viele vermuten. Umgekehrt rückt bei hoher und konstanter Auslastung die Wicklungswärme in den Vordergrund. Die richtige Verlustart ist also immer eine Frage des Einsatzes.
Wenn diese Mechanik klar ist, lässt sich auch besser einordnen, welche Wirkungsgrade in der Praxis wirklich normal sind und welche Zahlen nur auf dem Papier beeindruckend wirken.
Welche Werte in der Praxis realistisch sind
Die Bandbreite ist groß, weil Baugröße, Frequenz, Material und Lastpunkt den Wert stark beeinflussen. Ein großer Leistungstransformator arbeitet deutlich effizienter als ein kleiner 50-Hz-Trafo für Steuer- oder Klingelanwendungen. Moderne Schaltnetzteile mit Hochfrequenzübertrager sind wiederum ein eigener Fall und lassen sich nicht sauber 1:1 mit klassischen Netztrafos vergleichen.
| Transformatorart | Grobe Orientierung beim Wirkungsgrad | Typischer Einsatz | Einordnung |
|---|---|---|---|
| Großer Leistungstransformator | Meist über 99 % | Übertragung und Umspannung im Netz | Hohe Baugröße und optimierte Kernmaterialien drücken die Verluste stark. |
| Ortsnetz- und Verteiltransformator | Häufig im Bereich von rund 99 % | Netzstationen, Gebäudeversorgung | Leerlaufverluste sind hier besonders wichtig, weil die Geräte oft dauerhaft unter Spannung stehen. |
| Klassischer kleiner 50-Hz-Trafo | Oft etwa 80 bis 95 % | Klingel-, Steuer- und Spezialanwendungen | Feste Verluste fallen bei kleiner Leistung stärker ins Gewicht. |
| Hochfrequenz-Übertrager im Schaltnetzteil | Stark abhängig vom Gesamtsystem | Netzteile, Ladegeräte, Elektronik | Hier zählt nicht nur der Trafo, sondern das komplette Netzteil. |
Ich lese solche Werte nie isoliert, sondern immer zusammen mit der Auslastung. Ein Trafo mit „nur“ 99 % kann im Jahresbetrieb besser sein als ein nominell noch effizienteres Gerät, wenn es für das tatsächliche Lastprofil besser passt. Genau deshalb ist der nächste Punkt oft wichtiger als die reine Prozentzahl.

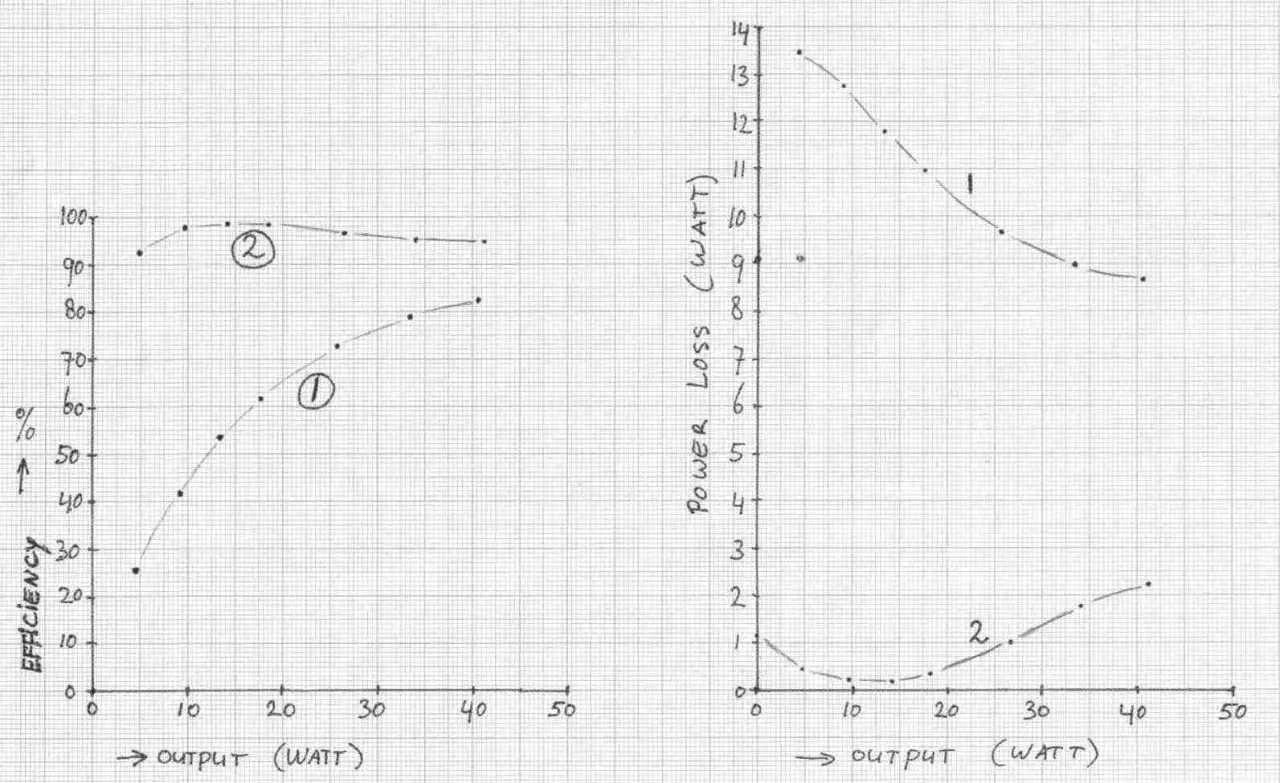

Warum Teillast und Jahresbetrieb wichtiger sind als ein Laborwert
Ein Prüfstandswert bei Nennlast sagt wenig darüber aus, wie das Gerät in einem Jahr wirklich arbeitet. In der Realität laufen viele Transformatoren stundenlang unter Teillast oder sogar fast leer. Dann entscheidet nicht nur die Spitzeneffizienz, sondern die Summe aller Verluste über die Zeit.
Ein einfaches Beispiel macht das greifbar: Hat ein Transformator 100 W Leerlaufverlust, dann verbraucht er allein dafür rund 876 kWh pro Jahr - und das ohne einen einzigen angeschlossenen Verbraucher. Bei Anlagen, die praktisch dauerhaft unter Spannung stehen, wird dieser Dauerverlust schnell zum Hauptthema. Bei Industriegeräten mit langen Volllastphasen verschiebt sich der Fokus dagegen stärker auf die Lastverluste.
Deshalb spricht man bei Verteilnetzen oft vom Jahreswirkungsgrad oder von den Lebenszykluskosten. Gemeint ist nicht nur die Momentaufnahme, sondern die Energie, die über Monate und Jahre wirklich verschwindet. Wer nur auf eine schöne Maximalzahl schaut, trifft in diesem Bereich häufig die falsche Entscheidung. Als Nächstes zeige ich, wie ich solche Geräte in der Praxis bewerte.
Wie ich einen effizienten Transformator bewerte
Wenn ich ein Datenblatt prüfe, gehe ich immer in derselben Reihenfolge vor. Das spart Zeit und verhindert Fehlentscheidungen:
- Lastprofil prüfen - Läuft der Trafo ständig, selten oder nur in Spitzen?
- Leerlauf- und Lastverluste getrennt lesen - Nicht nur den Gesamtwirkungsgrad ansehen.
- Temperatur und Prüfbedingungen vergleichen - Wicklungswiderstände steigen mit Temperatur, also sind gleiche Rahmenbedingungen Pflicht.
- Harmonische und nichtlineare Lasten berücksichtigen - Ladegeräte, LED-Treiber oder Frequenzumrichter erhöhen den realen Stress oft stärker als erwartet.
- TCO statt Anschaffungspreis betrachten - Ein etwas teurerer Trafo kann sich durch geringere Verluste schnell amortisieren.
Der wichtigste Grundsatz ist für mich simpel: Vergleiche niemals nur Prozentwerte, sondern immer auch die Verlustdaten und das Einsatzprofil. Ein Gerät mit niedrigen Leerlaufverlusten ist für eine dauerhaft betriebene Station oft die bessere Wahl, während bei hoher, konstanter Auslastung die Lastverluste stärker zählen. Diese Logik ist robuster als jede pauschale Empfehlung.
Wer so vorgeht, stolpert deutlich seltener über die typischen Denkfehler, die bei der Bewertung immer wieder auftauchen.
Die häufigsten Denkfehler bei der Bewertung
- Nur die Prozentzahl vergleichen, obwohl sie bei unterschiedlichen Lastpunkten gemessen wurde.
- Prüfwerte mit Alltagsbetrieb verwechseln, obwohl Temperatur und Frequenz im Betrieb anders ausfallen.
- Leerlaufverluste ignorieren, obwohl sie in Netz- und Gebäudeanwendungen oft jahrelang anfallen.
- Effizienz mit Leistungsfaktor verwechseln: Ein Trafo kann aktiv sehr effizient sein und trotzdem Blindleistung ziehen.
- „Größer ist besser“ annehmen, obwohl ein überdimensionierter Trafo im Teillastbetrieb unnötig Energie kostet.
Aus meiner Sicht ist gerade der letzte Punkt besonders wichtig. Ein zu großer Trafo klingt zunächst vernünftig, weil er Reserven schafft. In der Praxis kann er aber im Alltag schlechter laufen, wenn er dauerhaft weit unter seiner Auslegung betrieben wird. Wer die Verluste korrekt einordnet, denkt also nicht nur technisch, sondern auch betriebswirtschaftlich sauber.
Diese Sicht hilft auch dabei, die heutigen Effizienzvorgaben in Europa richtig einzuordnen, denn sie setzen Grenzen, lösen aber nicht automatisch jede Optimierungsfrage.
Was die EU-Regeln heute für die Auswahl bedeuten
Für Leistungstransformatoren ab 1 kVA in 50-Hz-Netzen oder industriellen Anwendungen gelten in der EU Ecodesign-Vorgaben. Seit Tier 2 ab Juli 2021 greifen strengere Grenzwerte für die Verlustwerte. Die Europäische Kommission weist außerdem darauf hin, dass die Verlustenergie verkaufter Netztransformatoren durch diese Regeln spürbar gesunken ist. Das ist ein gutes Signal, aber kein Freifahrtschein: Die Vorschriften setzen einen unteren Rahmen, sie ersetzen keine saubere Auslegung für den konkreten Einsatz.
Praktisch heißt das für Käufer und Planer: Wer heute vergleicht, bewegt sich meist schon in einem effizienteren Markt als noch vor einigen Jahren. Trotzdem bleiben Unterschiede zwischen Herstellern, Bauarten und Konstruktionszielen deutlich sichtbar. Gerade bei hohen Betriebsstunden können selbst kleine Unterschiede bei den Verlusten über die Jahre eine spürbare Energiemenge ausmachen. Deshalb lohnt sich der Blick hinter das Datenblatt.
Die entscheidende Frage lautet am Ende nicht, ob ein Transformator „effizient“ wirkt, sondern ob er zum tatsächlichen Lastverhalten passt. Wenn du diese Verbindung zwischen Bauart, Lastprofil und Verlusten im Blick behältst, triffst du in Technik, Gebäudeplanung und Netzbetrieb die deutlich bessere Entscheidung.
