In einer Spule wird Energie nicht einfach „verbraucht“, sondern im Magnetfeld zwischengespeichert und später wieder abgegeben. Genau das macht die magnetische Energie zu einem zentralen Thema in der Physik von Induktivitäten, Stromkreisen und moderner Leistungselektronik. Ich zeige hier, wie sich diese Größe berechnen lässt, wann die Standardformel wirklich gilt und wo in der Praxis die Grenzen liegen.
Die wichtigsten Punkte auf einen Blick
- Eine Spule speichert Energie im Magnetfeld, nicht im Draht selbst.
- Für eine lineare Spule gilt meist E = 1/2 · L · I².
- Die Energie wächst quadratisch mit dem Strom, kleine Stromänderungen machen daher viel aus.
- Bei Eisenkernen und hoher Aussteuerung wird die Rechnung durch Sättigung und Verluste ungenauer.
- Der Vergleich mit dem Kondensator hilft, das Prinzip schnell einzuordnen.
- In Schaltnetzteilen, Motoren und induktiven Systemen ist das Thema technisch hochrelevant.

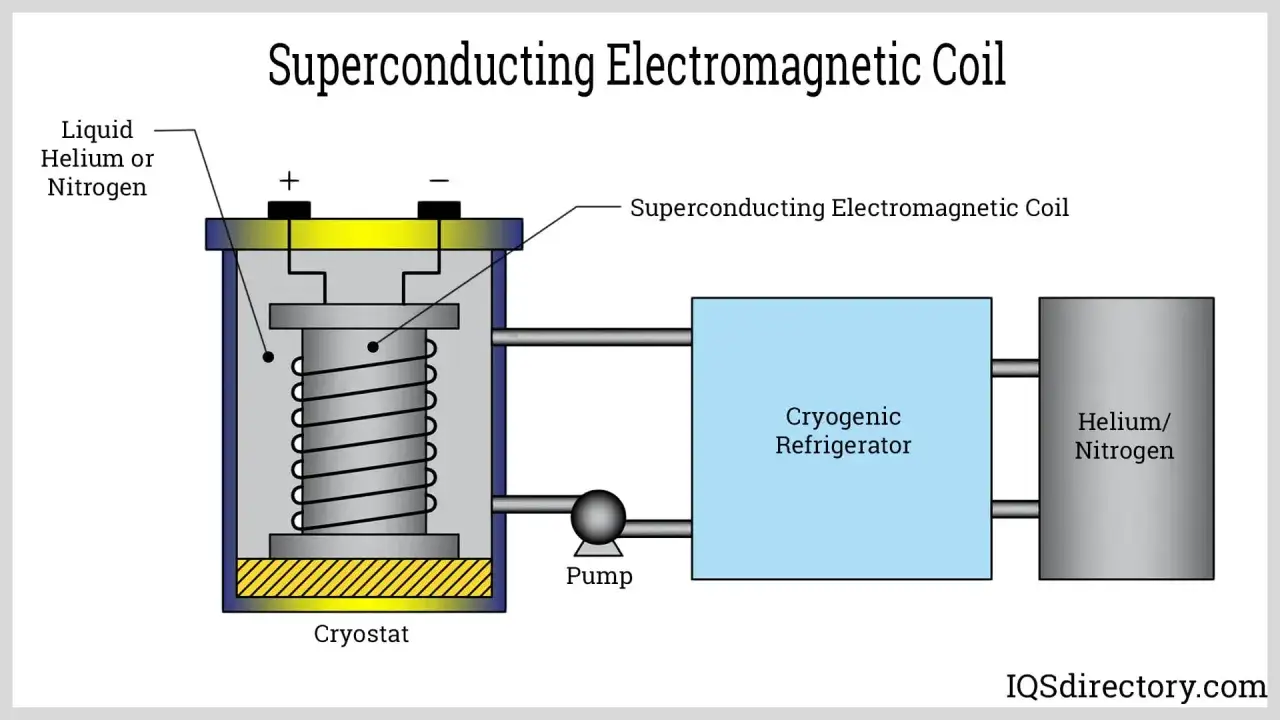

Warum im Magnetfeld Energie steckt
Wenn der Strom durch eine Spule ansteigt, muss die Stromquelle Arbeit leisten, weil das entstehende Magnetfeld den Aufbau des Stroms bremst. Genau diese aufgewendete Arbeit landet als Feldenergie im Raum um die Spule und, je nach Aufbau, auch im Kernmaterial. Ich finde diesen Punkt wichtig, weil er ein verbreitetes Missverständnis auflöst: Die Energie sitzt nicht „im Kupfer“, sondern im Feld, das die Spule erzeugt.
Das merkt man besonders beim Abschalten. Dann bricht das Feld zusammen, und die gespeicherte Energie will irgendwohin zurück. In der Praxis entstehen dabei oft Spannungsspitzen, weshalb induktive Lasten mit Freilaufdioden, Snubbern oder geeigneter Leistungselektronik geschützt werden müssen. Sobald das klar ist, wird auch die Standardformel für die Berechnung deutlich verständlicher.
So berechne ich die Feldenergie einer Spule
Für eine lineare Spule ist die wichtigste Näherung einfach: E = 1/2 · L · I². Dabei steht L für die Induktivität in Henry und I für den Strom in Ampere. Die Formel zeigt sofort, wie stark der Strom wirkt: Verdoppelt sich der Strom, vervierfacht sich die gespeicherte Energie.
Ein kurzes Beispiel macht das greifbar. Hat eine Spule 10 mH Induktivität und fließen 2 A, dann ergibt sich E = 0,5 · 0,01 · 4 = 0,02 J, also 20 mJ. Das ist im Alltag wenig, in elektronischen Schaltungen aber schon genug, um Schaltvorgänge, Verluste und Schutzbeschaltungen spürbar zu beeinflussen.

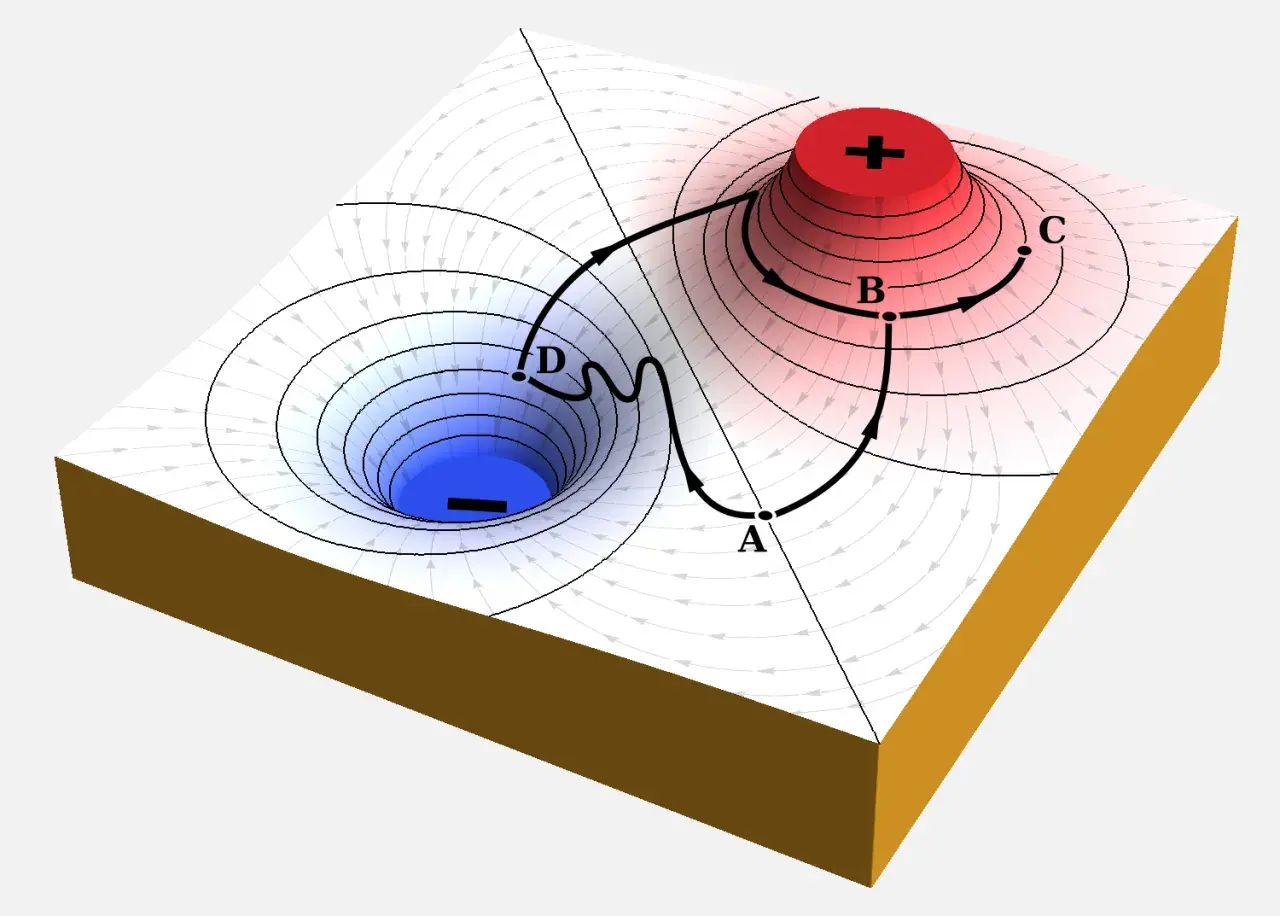

Wer tiefer auf die Verteilung im Raum schaut, verwendet die Energiedichte des Magnetfelds: u = B² / (2 · μ). Im Vakuum oder in Luft lässt sich das näherungsweise mit u = B² / (2 · μ₀) beschreiben. Bei einem Feld von 1 T liegt die Energiedichte grob bei 0,4 MJ/m³ - das zeigt, warum starke Magnetfelder technisch so interessant sind, aber auch warum die mechanische und thermische Auslegung schnell anspruchsvoll wird.
Die Formel ist damit praktisch, aber noch nicht das ganze Bild. Denn sobald Material, Geometrie und Aussteuerung komplexer werden, entscheidet die genaue Struktur der Spule über die tatsächlich nutzbare Energie.
Welche Rolle Induktivität und Geometrie spielen
Die Induktivität ist keine fixe Naturkonstante, sondern hängt stark vom Aufbau ab. Windungszahl, Querschnitt, Länge des magnetischen Pfads, Kernmaterial und eventuelle Luftspalte bestimmen gemeinsam, wie viel Feld sich bei einem gegebenen Strom aufbauen lässt. Ich schaue bei Spulen deshalb nie nur auf den Ohmwert, sondern immer zuerst auf die Induktivität und den zulässigen Strombereich.
| Einflussfaktor | Typische Wirkung auf die Induktivität | Praktische Folge |
|---|---|---|
| Mehr Windungen | Steigt deutlich | Mehr Feldenergie möglich, aber oft auch mehr Widerstand und Baugröße |
| Höhere Permeabilität des Kerns | Steigt | Feld wird stärker gebündelt, Sättigung rückt aber näher |
| Luftspalt | Sinkt | Weniger Induktivität, dafür oft bessere Kontrollierbarkeit und mehr nutzbare Energie vor der Sättigung |
| Längerer magnetischer Weg | Sinkt | Schwächeres Feld bei gleichem Strom |
Gerade der Luftspalt wird in der Praxis gern unterschätzt. Er reduziert zwar die Induktivität, kann aber helfen, die Spule robuster und berechenbarer zu machen. Genau an diesem Punkt beginnt die Grenze zwischen sauberer Theorie und echter Bauteilrealität.
Wann Kerne und Sättigung die Rechnung verändern
Die einfache Formel E = 1/2 · L · I² gilt gut, solange die Spule im linearen Bereich arbeitet und L praktisch konstant bleibt. Bei ferromagnetischen Kernen ist das nur bis zu einem gewissen Punkt der Fall. Nähert sich das Material der Sättigung, steigt der Fluss nicht mehr proportional mit dem Strom, und die Induktivität fällt ab.
Dann wird die Rechnung mit konstantem L schnell zu optimistisch. Physikalisch korrekt ist in so einem Fall eher eine Integration über den Strombereich, also vereinfacht gesprochen: Man muss die reale Kennlinie der Spule berücksichtigen, nicht nur einen einzelnen L-Wert. Das ist besonders relevant bei Leistungsdrosseln, Transformatoren und Bauteilen, die im Pulsbetrieb arbeiten.
Hinzu kommen Hysterese- und Wirbelstromverluste. Ein Teil der Energie kommt beim Abbau des Felds nicht vollständig zurück, sondern wird in Wärme umgewandelt. Wer eine Spule auf maximale Feldenergie trimmt, ohne diese Verluste mitzudenken, rechnet sich oft zu viel Reserve ein. Deshalb frage ich bei realen Designs immer zuerst: Bleibt das Material im linearen Bereich, oder nähert es sich bereits der Sättigung?
Wenn man das verstanden hat, hilft der Blick auf den Kondensator als Vergleichsobjekt enorm, weil beide Speicherprinzipien ähnliche Logik, aber völlig verschiedene Felder nutzen.
Warum der Vergleich mit dem Kondensator so hilfreich ist
Spule und Kondensator sind in der Physik ein starkes Paar: Beide speichern Energie in einem Feld, aber auf unterschiedliche Weise. Die Spule speichert sie im Magnetfeld, der Kondensator im elektrischen Feld. Für das schnelle Verständnis ist das Gold wert, weil man so die Reaktion auf Strom- oder Spannungsänderungen sofort besser einordnen kann.
| Bauteil | Gespeicherte Energie | Feldart | Was es „bremst“ | Typische Grenze |
|---|---|---|---|---|
| Spule | 1/2 · L · I² | Magnetfeld | Stromänderungen | Sättigung, Kupferverluste, Schaltspitzen |
| Kondensator | 1/2 · C · U² | Elektrisches Feld | Spannungsänderungen | Leckströme, Spannungsfestigkeit, ESR |
Die Analogie erklärt auch, warum Schwingkreise überhaupt funktionieren: Energie wandert ständig zwischen elektrischem und magnetischem Feld hin und her. In der Technik nutzt man das für Filter, Resonanzwandler und Taktgeber, aber nur, wenn Verluste klein genug bleiben. Genau hier zeigt sich, ob ein Design sauber dimensioniert ist oder nur auf dem Papier gut aussieht.
Wo magnetische Feldenergie heute technisch zählt
In modernen Systemen ist magnetische Feldenergie überall dort wichtig, wo Strom nicht einfach nur fließen, sondern gezielt gespeichert, geglättet oder umgeformt werden soll. Besonders sichtbar wird das in der Leistungselektronik, aber auch in Antrieben und drahtlosen Übertragungssystemen.
- Schaltnetzteile und DC-DC-Wandler nutzen Spulen als temporäre Energiespeicher. Der Schaltregler lädt das Magnetfeld auf und gibt die Energie in der nächsten Phase kontrolliert wieder ab.
- Transformatoren arbeiten mit wechselnden Feldern, um Energie zwischen Wicklungen zu übertragen. Die Speicherung ist dabei eher kurzzeitig, die Kopplung aber zentral.
- Induktives Laden funktioniert nur, wenn Feldgeometrie, Abstand und Kopplung passen. Je besser das Feld übertragen wird, desto höher die Effizienz.
- Motoren und Generatoren wandeln Feldenergie ständig in mechanische oder elektrische Energie um. Hier ist die Energie nicht nur gespeichert, sondern Teil der Bewegung selbst.
- Mess- und Sensorsysteme nutzen kleine Feldänderungen, um Position, Strom oder Materialeigenschaften zu erfassen. Für präzise Anwendungen ist die Linearität oft wichtiger als maximale Energie.
Gerade bei kompakten Geräten entscheidet die Energiebilanz über Größe, Wärmeentwicklung und Zuverlässigkeit. Wer das Magnetfeld richtig auslegt, baut nicht nur effizienter, sondern meist auch langlebiger. Aus genau diesem Grund prüfe ich am Ende immer noch ein paar ganz praktische Punkte.
Drei Prüfungen, die ich bei einer Spule immer zuerst mache
Erstens: Bleibt der Betrieb wirklich im linearen Bereich? Wenn der Strom im Alltag oder im Pulsbetrieb zu hoch wird, kippt die Induktivität und die Rechnung verliert an Genauigkeit. Zweitens: Passt die Verlustbilanz zur gewünschten Energie? Kupferwiderstand, Kernverluste und Erwärmung bestimmen, wie viel Energie sich tatsächlich nutzbar speichern lässt, ohne dass das Bauteil thermisch aus dem Rahmen fällt.
Drittens: Ist das Schaltverhalten sauber abgesichert? Beim Abschalten einer Spule sucht sich die gespeicherte Energie sofort einen neuen Weg. Wer das ignoriert, produziert Spannungsspitzen, EMV-Probleme oder im schlimmsten Fall Bauteilschäden. In der Praxis machen deshalb oft keine großen Formeln den Unterschied, sondern die kleinen Details bei Kernmaterial, Schutzbeschaltung und Geometrie.
Wer diese drei Punkte im Blick behält, kann Magnetfelder nicht nur theoretisch erklären, sondern in realen Schaltungen zuverlässig nutzen. Genau dort zeigt sich, dass Feldenergie kein abstraktes Physikthema ist, sondern eine sehr konkrete Größe mit unmittelbaren Folgen für Design, Effizienz und Sicherheit.
