Der innere Aufbau einer Diode wirkt auf den ersten Blick unscheinbar, entscheidet aber über ihre gesamte Funktion: Ein gezielt dotierter Halbleiterkristall, die Sperrschicht dazwischen und die Art der Anschlüsse legen fest, ob ein Bauteil Strom durchlässt, begrenzt oder sperrt. Wer das verstanden hat, liest Schaltpläne sicherer und erkennt schneller, warum eine Gleichrichterdiode anders arbeitet als eine Schottky-, Zener- oder LED-Diode. Ich gehe deshalb vom Halbleiter im Inneren über die Kennlinie bis zu den wichtigsten Bauformen und Praxisfehlern.
Die wichtigsten Punkte auf einen Blick
- Die klassische Halbleiterdiode besteht innen aus einer p- und einer n-dotierten Zone mit einem pn-Übergang.
- Die Sperrschicht ist der eigentliche Schalter: Sie blockiert in Sperrrichtung und wird in Durchlassrichtung schmaler.
- Der Vorwärtsspannungsabfall hängt von Material und Typ ab; Schottky-Dioden liegen meist niedriger als Silizium-pn-Dioden.
- Gehäuse, Markierung und Datenblatt helfen bei Polarität, Strom, Spannung und Temperatur, erklären den Aufbau aber nicht allein.
- Spezialdioden wie Zener-, PIN-, LED- und Fotodioden verändern den inneren Aufbau gezielt für eine bestimmte Aufgabe.
Woraus eine Diode innen besteht
Wenn ich den Aufbau einer Diode beurteile, schaue ich zuerst nicht auf das Gehäuse, sondern auf das Material im Inneren. Die klassische Halbleiterdiode besteht aus zwei unterschiedlich dotierten Bereichen in einem Kristall, meist auf Siliziumbasis: einer p-Zone und einer n-Zone. Infineon beschreibt genau dieses Grundprinzip als Bauteil mit einer P- und einer N-Leitungszone; an ihrer Grenzfläche entsteht die eigentliche Diodenwirkung.
Die beiden dotierten Zonen
Die p-Zone enthält Akzeptor-Atome, die einen Elektronenmangel erzeugen und damit sogenannte Löcher begünstigen. Die n-Zone ist mit Donator-Atomen angereichert, die zusätzliche freie Elektronen bereitstellen. Physikalisch heißt das: Beide Bereiche sind weiterhin Halbleiter, aber ihre Ladungsträger sind unterschiedlich verteilt. Genau diese gezielte Dotierung macht aus einem normalen Kristall ein Bauelement mit Richtungseffekt.
Lesen Sie auch: Ferromagnetische Stoffe - Aufbau, Funktion & Technik-Einsatz
Die äußeren Anschlüsse sagen nur die Richtung
Außen bekommt die Diode ihre Anschlüsse, also Anode und Kathode. Die Anode liegt bei der klassischen pn-Diode auf der p-Seite, die Kathode auf der n-Seite. Das ist praktisch wichtig, aber ich würde nie den Fehler machen, die Gehäuseform mit dem eigentlichen Innenleben zu verwechseln: Das Kunststoff- oder Keramikgehäuse schützt nur, die Funktion entsteht in der Grenzfläche zwischen den dotierten Schichten.
Damit ist die Grundstruktur klar. Der entscheidende Punkt ist jetzt die Zone dazwischen, denn dort entsteht die Sperrwirkung, die die Diode so nützlich macht.
Warum die Sperrschicht den Strom lenkt
Die eigentliche Schaltwirkung sitzt in der Sperrschicht, auch Raumladungszone genannt. Wenn p- und n-Bereich aneinandergrenzen, wandern Elektronen und Löcher zunächst etwas über die Grenzfläche, bis sich ein Gleichgewicht einstellt. Dabei bleiben ortsfeste Ionen zurück, und genau diese geladenen Rückstände erzeugen ein elektrisches Feld, das weitere freie Ladungsträger zurückhält. onsemi erklärt diesen Bereich sehr anschaulich als Zone, die im Gleichgewicht praktisch von beweglichen Ladungsträgern entleert ist.
Für die Funktion der Diode ist das der Schlüsselmoment: In dieser Zone baut sich eine Barriere auf, die Stromfluss ohne passende äußere Spannung bremst. Je nach Dotierung und Material ist diese Sperrschicht breiter oder schmaler. Stark dotierte Dioden haben eine andere Charakteristik als schwächer dotierte Bauteile, weil die Raumladungszone und das elektrische Feld anders ausfallen.

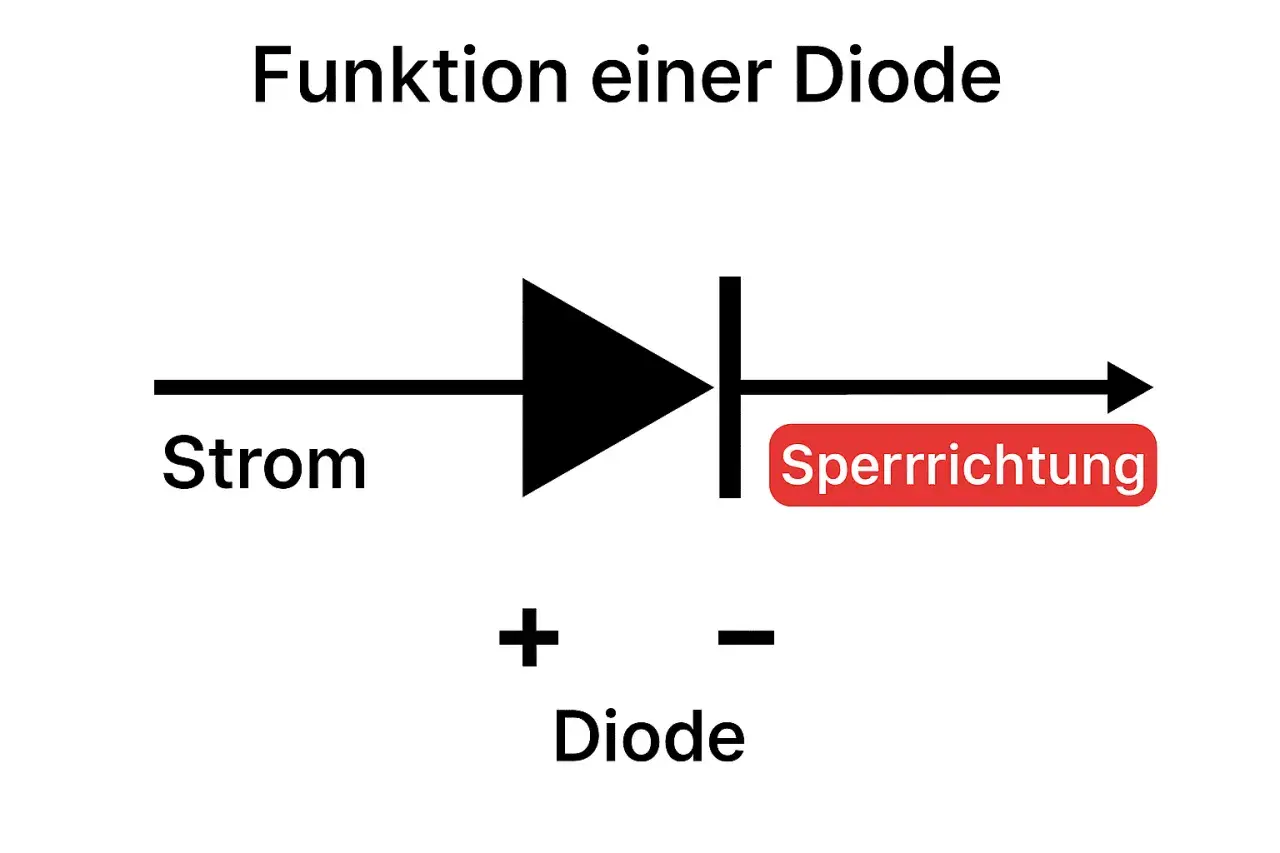

Legt man eine Spannung in Durchlassrichtung an, verkleinert sich die Barriere. Legt man sie in Sperrrichtung an, wird die Sperrschicht breiter und der Stromfluss stark begrenzt. Genau deshalb ist die Diode kein „offener Draht mit Rückschlag“, sondern ein Bauelement, dessen Verhalten direkt aus dem inneren Ladungsausgleich folgt. Im nächsten Schritt sieht man, wie sich das in der Kennlinie und im realen Betrieb bemerkbar macht.
Was Durchlass- und Sperrrichtung in der Praxis bedeuten
In Durchlassrichtung werden die Ladungsträger über die Grenzfläche gedrückt, sodass die Diode leitend wird. In Sperrrichtung werden die Träger dagegen von der Grenzfläche weggedrückt, und der Strom bleibt sehr klein. Genau daraus entsteht die typische Diodenkennlinie: unten fast kein Strom, dann ab einer gewissen Spannung ein deutlicher Anstieg. Diese Kurve ist nicht linear, sondern stark abhängig von Temperatur, Strom und Typ.
Für die Praxis sind vor allem die Spannungsabfälle interessant. Bei einer Silizium-pn-Diode liegt der Vorwärtsspannungsabfall im normalen Arbeitsbereich oft grob bei 0,6 bis 0,7 V. Schottky-Dioden arbeiten niedriger; Infineon nennt für geeignete Typen etwa 0,15 bis 0,45 V. Das ist kein kosmetischer Unterschied, sondern ein klarer Vorteil, wenn Verluste klein bleiben oder schnell geschaltet werden soll.
- Silizium-pn-Diode: robust, weit verbreitet, aber mit höherem Vorwärtsspannungsabfall als Schottky-Typen.
- Schottky-Diode: geringe Vorwärtsspannung und schnelles Schalten, dafür oft empfindlicher bei Sperrspannung und Leckstrom.
- Germanium-Diode: historisch interessant und mit niedrigerer Schwellspannung, heute aber wegen höherem Leckstrom seltener im Fokus.
Wichtig ist für mich immer derselbe Satz: Die Zahlen sind keine festen Schalterwerte, sondern Arbeitspunkte. Temperatur, Strom und Geometrie verschieben die Kennlinie spürbar. Wer das ignoriert, wundert sich später über Wärmeentwicklung, unerwarteten Spannungsabfall oder unzuverlässige Schutzwirkung. Genau deshalb lohnt sich der Blick auf die Bauform, denn nicht jede Diode ist innen gleich aufgebaut.
Welche Bauformen sich im Inneren unterscheiden
Der Grundgedanke bleibt oft ähnlich, aber der innere Aufbau wird je nach Aufgabe gezielt verändert. Das ist der Punkt, an dem die Diode von einem einfachen Gleichrichter zu einem Spezialbauteil wird. Die Dotierung, die Schichtdicke, das Material oder eine zusätzliche intrinsische Zone machen den Unterschied.
| Typ | Innerer Aufbau | Stärke | Grenze | Typische Anwendung |
|---|---|---|---|---|
| pn-Diode | P- und N-Zone mit klassischem pn-Übergang | Einfach, robust, gut für Gleichrichtung | Mehr Verluste als Schottky, langsamer bei manchen Schaltvorgängen | Netzteile, Gleichrichter, Schutzschaltungen |
| Schottky-Diode | Metall-Halbleiter-Übergang statt klassischem pn-Übergang | Niedrige Vorwärtsspannung, schnelles Schalten | Oft geringere Sperrspannung und höherer Leckstrom | HF, schnelle Gleichrichtung, DC/DC-Wandler |
| Zener-Diode | Stark dotierter pn-Übergang für definierten Durchbruch | Präzise Spannungsbegrenzung | Für Dauerbetrieb nur im vorgesehenen Bereich sinnvoll | Referenz, Spannungsstabilisierung, Schutz |
| PIN-Diode | p-, i- und n-Schicht mit breiterer Sperrzone | Gut für hohe Frequenzen und hohe Spannungen | Braucht je nach Anwendung passende Ansteuerung | HF-Schaltungen, Schalter, Dämpfungsglieder |
| LED | pn-Struktur mit materialabhängiger Lichtemission | Wandelt Strom direkt in Licht | Strom und Wärme müssen sauber begrenzt werden | Anzeige, Beleuchtung, Optokoppler |
| Photodiode | Lichtempfindlicher pn-Übergang, oft auf schnelle Reaktion optimiert | Erfasst Licht als elektrisches Signal | Benötigt passende Auswertung und Abschirmung | Sensortechnik, Messung, Kommunikation |
Die Tabelle zeigt den Kern sehr deutlich: Nicht jede Diode ist einfach nur „eine andere Diode“. Wer die innere Struktur versteht, kann schon vor dem ersten Messen abschätzen, ob das Bauteil eher für geringe Verluste, hohe Spannung, Licht oder schnelle Signale gedacht ist. Als Nächstes lohnt sich deshalb der Blick darauf, woran man diese Unterschiede im Datenblatt und auf dem Bauteil selbst erkennt.
Woran man den Aufbau im Datenblatt und am Bauteil erkennt
Im Alltag sehe ich drei Stellen, an denen der Aufbau schnell sichtbar wird: die Markierung am Gehäuse, die Symbolik im Schaltplan und die Kenndaten im Datenblatt. Der Streifen oder Ring am Gehäuse kennzeichnet in den meisten Fällen die Kathode, aber auf die genaue Bauform sollte man sich trotzdem nicht blind verlassen. Im Schaltplan ist das Diodensymbol noch verlässlicher, weil es die Stromrichtung und damit die funktionale Polarität sofort zeigt.
| Merkmal | Was es über den Aufbau verrät | Warum es wichtig ist |
|---|---|---|
| VRRM / Sperrspannung | Wie viel Rückwärtsspannung die Sperrschicht aushält | Entscheidend gegen Durchbruch und Bauteilschäden |
| IF / Dauerstrom | Wie stark die Struktur im Leitbetrieb belastbar ist | Wichtig für Erwärmung und Lebensdauer |
| trr / Rückerholzeit | Wie schnell die Diode vom Leit- in den Sperrzustand wechselt | Relevant bei schnellen Schaltungen und Schaltnetzteilen |
| Cj / Sperrschichtkapazität | Wie stark die Sperrschicht auf schnelle Spannungswechsel reagiert | Wichtig für HF, Taktung und Signalverzerrung |
| Tj / Sperrschichttemperatur | Wie stark der innere Halbleiter thermisch belastet wird | Bestimmt, ob das Bauteil unter realen Bedingungen sicher bleibt |
Wenn ich ein Datenblatt lese, suche ich also nicht nur nach der maximalen Spannung, sondern vor allem nach dem Zusammenspiel dieser Werte. Eine Diode mit guter Sperrspannung kann bei hoher Temperatur trotzdem unbrauchbar sein, und eine schnelle Diode kann in der Leistung zu viel Verlust erzeugen. Genau aus diesem Spannungsfeld ergeben sich die typischen Fehler, die man bei der Auswahl vermeiden sollte.
Was ich mir für die Praxis vom Diodenaufbau merke
Der wichtigste Merksatz ist schlicht: Der innere Aufbau entscheidet über die Aufgabe. Für klassische Gleichrichtung nimmt man meist eine pn-Diode oder, wenn Verluste klein bleiben sollen, eine Schottky-Diode. Für Spannungsbegrenzung oder Referenz arbeitet man mit Zener- oder TVS-Bauteilen. Für Hochfrequenz, schnelle Schaltvorgänge oder optische Anwendungen kommen Spezialformen wie PIN-, LED- oder Photodioden ins Spiel.
Wer sauber zwischen Gehäuse, Kennlinie und innerer Struktur unterscheidet, plant Schaltungen deutlich zuverlässiger. Ich rate in der Praxis immer dazu, zuerst die Funktion zu klären und erst dann den Typ auszuwählen: Stromrichtung, Sperrspannung, Wärme, Geschwindigkeit und gegebenenfalls Lichtempfindlichkeit. So wird aus einem kleinen Halbleiterbauteil kein Rätsel, sondern ein präzises Werkzeug, dessen Verhalten sich nachvollziehen lässt.
