Wenn Röntgenstrahlen auf einen Kristall treffen, entsteht kein zufälliges Streubild, sondern ein Muster aus klaren Maxima. Genau daran lässt sich die Struktur des Gitters ablesen: von einfachen Gitterabständen bis hin zu Symmetrieeffekten, Defekten und Phasenunterschieden. Wer Bragg-Reflexionen verstehen will, braucht deshalb nicht nur die Formel, sondern auch ein Gefühl dafür, wann sie sauber funktioniert und wann sie in die Irre führen kann.
Die wichtigsten Punkte auf einen Blick
- Die Bragg-Reflexion ist keine klassische Spiegelung, sondern konstruktive Interferenz an periodischen Gitterebenen.
- Das Bragg-Gesetz lautet in seiner Grundform: n λ = 2 d sin θ.
- In der Praxis nutzt man die Beziehung vor allem in der Röntgendiffraktion, um Kristallstrukturen, Phasen und Gitterabstände zu bestimmen.
- Fehlende oder sehr schwache Reflexe sind oft ein Hinweis auf Symmetriebedingungen, nicht zwingend auf einen Messfehler.
- Peak-Lage, Peak-Breite und Intensität liefern unterschiedliche Informationen über Struktur, Größe, Spannung und Ordnung des Materials.
Was bei der Bragg-Reflexion im Kristall wirklich passiert
Die Bragg-Reflexion entsteht, wenn eine Welle auf regelmäßig angeordnete Atome oder Atomlagen trifft und die von verschiedenen Ebenen gestreuten Wellen sich in einer bestimmten Richtung verstärken. Entscheidend ist dabei die Phasenlage: Nur wenn der Wegunterschied zwischen zwei benachbarten Ebenen ein ganzzahliges Vielfaches der Wellenlänge ist, addieren sich die Wellen konstruktiv. Dann erscheint ein scharfer Reflex, also ein Intensitätsmaximum.
Ich trenne hier bewusst zwischen der Geometrie und der Intensität. Die Geometrie sagt, bei welchem Winkel ein Reflex auftreten kann. Die Intensität sagt, wie stark er ausfällt. Beides hängt zwar zusammen, ist aber nicht dasselbe. Genau deshalb reicht es in der Kristallographie nie, nur die Lage eines Peaks anzuschauen.

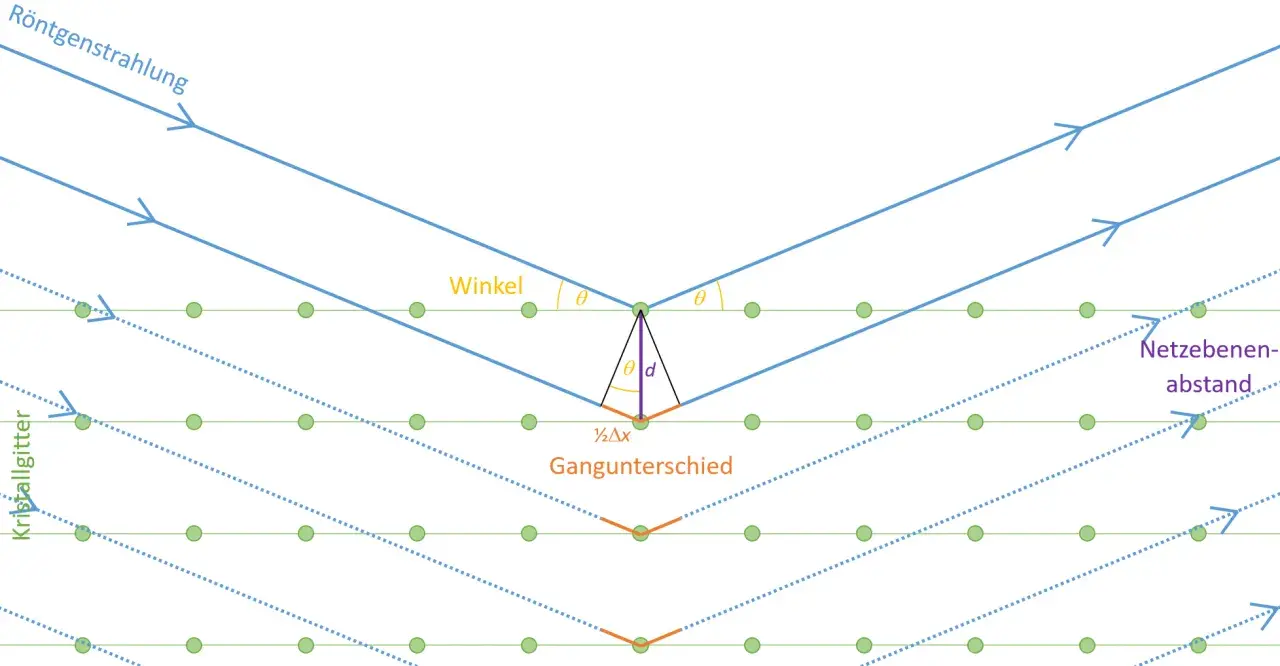

Anschaulich denkt man oft in Netzebenen mit dem Abstand d. Trifft eine monochromatische Strahlung auf diese Ebenen, dann ist der Wegunterschied zwischen zwei aufeinanderfolgenden Ebenen gleich 2 d sin θ. Wird daraus n λ, also ein ganzzahliges Vielfaches der Wellenlänge, ist die Bragg-Bedingung erfüllt. Von dort ist es nur ein kurzer Schritt zur Bragg-Gleichung. Der nächste Punkt ist aber noch wichtiger: Warum das Ganze kein Spiegel im klassischen Sinn ist.
Warum das kein klassischer Spiegel ist
Der Begriff „Reflexion“ ist hilfreich, aber er kann leicht in die Irre führen. Ein Spiegel wirft Licht an einer makroskopischen Oberfläche zurück. Bei der Bragg-Reflexion entsteht das Maximum dagegen im Inneren des Kristalls durch die Überlagerung vieler Streuwellen. Es ist also keine Oberflächenerscheinung, sondern ein Volumen- und Gittereffekt.
| Merkmal | Klassische Spiegelung | Bragg-Reflexion |
|---|---|---|
| Ort des Effekts | Oberfläche | Periodische Ebenen im Kristall |
| Physikalische Ursache | Geometrische Reflexion | Konstruktive Interferenz |
| Winkelabhängigkeit | Einfallswinkel = Ausfallswinkel | Bragg-Bedingung mit n λ = 2 d sin θ |
| Aussagekraft | Form und Beschaffenheit der Oberfläche | Gitterabstände, Symmetrie und Struktur des Materials |
Wichtig ist außerdem: Nicht jeder erlaubte Winkel führt automatisch zu einem starken Reflex. Die Atome innerhalb der Einheitszelle entscheiden mit, ob sich die Streuamplituden addieren oder teilweise auslöschen. Daraus ergeben sich erlaubte, schwache und verbotene Reflexe. Genau an dieser Stelle wird aus einfacher Geometrie echte Kristallphysik. Und damit ist der Weg frei für die zentrale Gleichung.
Die Bragg-Gleichung lesbar gemacht
Die bekannte Form lautet n λ = 2 d sin θ. In Worten heißt das: Ein Reflex entsteht dann, wenn der doppelte Netzebenenabstand, projiziert auf den Einfallswinkel, genau zur Wellenlänge passt. Für die Praxis ist das ein sehr nützliches Werkzeug, weil sich daraus entweder der Ebenenabstand, der Winkel oder bei bekannter Struktur sogar die Wellenlänge ableiten lässt.
| Größe | Bedeutung | Praktische Folge |
|---|---|---|
| n | Ordnung der Reflexion | Höhere Ordnungen sind möglich, aber oft schwächer |
| λ | Wellenlänge der einfallenden Strahlung | Bei Röntgenbeugung meist fest vorgegeben |
| d | Abstand der Netzebenen | Gesuchte Größe bei der Strukturanalyse |
| θ | Bragg-Winkel | Im Diffraktogramm wird häufig 2θ gemessen |
Ein praktisches Beispiel macht das greifbar: Bei Cu-Kα-Strahlung liegt die Wellenlänge bei ungefähr 1,54 Å. Hat eine Netzebene einen Abstand von 2,0 Å, dann liegt die erste Ordnung bei einem Winkel von rund θ ≈ 22,6°, also bei 2θ ≈ 45,2°. Genau solche Rechnungen brauche ich in der Praxis ständig, weil sie aus einem reinen Peak eine strukturelle Aussage machen.
Wer tiefer einsteigt, erkennt außerdem, dass die Bragg-Bedingung und die Laue-Gleichungen dieselbe Physik aus zwei Blickwinkeln beschreiben. Die eine Form ist geometrisch intuitiv, die andere ist in reziprokem Raum präziser. Für den Alltag der Materialanalyse reicht die Bragg-Form oft völlig aus. Der nächste Schritt ist dann die Frage, warum manche Reflexe trotz richtiger Geometrie fehlen.
Warum manche Reflexe fehlen oder sehr schwach sind
Ein häufiger Irrtum lautet: Wenn ein Reflex fehlt, stimmt die Messung nicht. Das ist zu kurz gedacht. In vielen Kristallen sind Reflexe aufgrund der inneren Symmetrie systematisch ausgelöscht. Das passiert etwa bei Gleitebenen oder Schraubenachsen. Dann ist der Reflex nicht „vergessen“, sondern physikalisch verboten.
Außerdem spielt der Strukturfaktor eine zentrale Rolle. Er beschreibt vereinfacht, wie sich die Streuwellen aller Atome innerhalb der Einheitszelle addieren. Wenn bestimmte Beiträge sich gegenseitig aufheben, wird ein Reflex schwach oder verschwindet fast ganz. Das ist kein Randdetail, sondern oft der Schlüssel zum Verständnis der gesamten Struktur.
- Systematische Auslöschungen entstehen durch Symmetrieelemente im Kristall.
- Destruktive Interferenz innerhalb der Einheitszelle kann Intensitäten stark reduzieren.
- Temperatur und Unordnung schwächen Peaks durch stärkere atomare Schwingungen und Streuung.
- Textur kann Reflexe verzerren, wenn Körner bevorzugt orientiert sind.
Für mich ist das ein guter Prüfstein in der Dateninterpretation: Nicht nur schauen, was da ist, sondern auch, was auffällig fehlt. Genau diese Lücken erzählen oft besonders viel. Im nächsten Schritt wird daraus ein reales Analysewerkzeug, denn in der Laborpraxis geht es nicht um Theorie allein, sondern um belastbare Materialinformation.
Wo Bragg-Reflexion in der Praxis am meisten bringt
Die wichtigste Anwendung ist die Röntgendiffraktion (XRD). Dabei nutzt man eine bekannte Wellenlänge und misst, bei welchen Winkeln Reflexe auftreten. Aus den Peak-Positionen lassen sich Gitterabstände, Phasen und Symmetrien bestimmen. In der Pulverbeugung, die oft mit vielen zufälligen Kristallorientierungen arbeitet, bekommt man daraus ein sehr robustes Bild des Materials. Bei Einkristallen geht es stärker um vollständige Strukturaufklärung.
| Anwendung | Was man daraus lernt | Warum die Bragg-Bedingung hier wichtig ist |
|---|---|---|
| Mineralogie | Phasenidentifikation von Mineralen | Jede Phase hat ihr eigenes Reflexmuster |
| Metallurgie | Gitterparameter und Eigenspannungen | Peak-Verschiebungen zeigen Strukturänderungen |
| Halbleitertechnik | Schichtorientierung und Defekte | Schon kleine Abweichungen verändern die Reflexlage |
| Pharmaprodukte | Polymorphie und Reinheit | Unterschiedliche Kristallformen erzeugen unterschiedliche Muster |
| Batteriematerialien | Phasenwechsel während des Betriebs | Reflexe verraten, wie sich das Material unter Last verändert |
Gerade in der Materialforschung und in der industriellen Qualitätskontrolle ist das stark: Man arbeitet meist zerstörungsarm, bekommt schnelle Ergebnisse und sieht nicht nur, was vorhanden ist, sondern oft auch wie sich eine Probe strukturell verhält. Typische Standardmessungen liegen dabei häufig im Bereich von etwa 5 bis 90° 2θ, je nach Instrument und Probenart. Dieser Bereich ist groß genug, um viele relevante Reflexe zu erfassen, aber nicht so groß, dass man automatisch alles sieht. Genau da beginnen die praktischen Grenzen.
Typische Fehlerquellen, die Messungen verfälschen
Die Bragg-Reflexion liefert nur dann saubere Aussagen, wenn Probe und Messaufbau kontrolliert sind. Schon kleine Unsauberkeiten können die Peaks verschieben, verbreitern oder künstlich schwächen. Ich prüfe daher nie nur die Reflexlage, sondern immer auch Probenpräparation, Kalibrierung und Hintergrund.
- Kristallitgröße beeinflusst die Peak-Breite: Kleine Kristallite führen oft zu breiteren Reflexen.
- Gitterspannung kann Peaks verschieben oder aufspalten.
- Preferred orientation verfälscht Intensitäten, weil nicht alle Körner gleich ausgerichtet sind.
- Instrumentelle Breite darf nicht mit echter Probenbreite verwechselt werden.
- Amorphe Anteile erzeugen keine scharfen Bragg-Peaks, sondern eher breite Halos.
- Absorption und Oberflächenfehler können einzelne Reflexe unterdrücken oder abschwächen.
Die Gegenmaßnahmen sind meist banal, aber wirksam: saubere Probenpräparation, eine passende Referenz, regelmäßige Kalibrierung und eine Messgeometrie, die zur Probe passt. Wer diese Punkte ignoriert, interpretiert schnell Artefakte als Strukturänderung. Und genau deshalb lohnt sich zum Schluss ein Blick darauf, welche Information man aus den Reflexen wirklich herauszieht.
Auf diese drei Dinge lese ich im Diffraktogramm zuerst
Wenn ich ein Diffraktogramm bewerte, starte ich fast immer mit drei Fragen. Wo liegen die Peaks? Daraus folgt etwas über Netzebenenabstände, Phasen und Gitterparameter. Wie breit sind sie? Das verrät oft etwas über Kristallitgröße, Spannungen oder Ordnung. Wie stark sind sie? Hier wirken Strukturfaktor, Orientierung und Zusammensetzung zusammen.
- Peak-Position beantwortet die Frage nach dem Gitter.
- Peak-Breite zeigt oft Größe, Unordnung oder Spannung an.
- Peak-Intensität liefert Hinweise auf Symmetrie, Besetzung und Textur.
Wer diese drei Ebenen gemeinsam liest, versteht die Bragg-Reflexion nicht nur als Formel, sondern als Messprinzip für reale Materialien. Genau darin liegt ihr Wert in der Physik: Sie macht die Ordnung im Inneren eines Kristalls sichtbar und zeigt zugleich, wo diese Ordnung gestört ist. Für viele Fragestellungen ist das der schnellste Weg von einem Peak im Diagramm zu einer belastbaren Aussage über das Material.
