Der innere Aufbau einer Batterie entscheidet darüber, wie viel Energie sie speichern kann, wie sicher sie arbeitet und wie lange sie im Alltag durchhält. Ich trenne dafür immer zwischen dem elektrochemischen Kern und dem größeren Batteriepack, denn genau dort entstehen die meisten Missverständnisse. In diesem Artikel ordne ich die wichtigsten Bauteile, erkläre das Zusammenspiel von Anode, Kathode, Elektrolyt und Separator und zeige, warum Zellform und Materialwahl technisch so viel ausmachen.
Die wichtigsten Punkte in Kürze
- Eine Batterie besteht im Kern aus Anode, Kathode, Elektrolyt, Separator, Stromableitern und Gehäuse.
- Beim Entladen wandern Ionen innen durch die Zelle, Elektronen außen durch den Verbraucher.
- Die Zellform beeinflusst Kühlung, Bauraum, Fertigung und mechanische Stabilität deutlich.
- Sicherheit hängt stark von Separator, Temperaturfenster und Ladeverhalten ab.
- Festkörperbatterien ersetzen den flüssigen Elektrolyten teilweise oder vollständig, sind aber technisch noch anspruchsvoll.
- Für die Praxis zählen nicht nur Kapazität und Spannung, sondern auch Innenwiderstand, Wärmehaushalt und Schutzkonzept.
Wie ich den Zellaufbau einordne
Wenn ich eine Batterie technisch lese, trenne ich zuerst zwischen drei Ebenen: der einzelnen Zelle, dem Modul und dem Pack. Die Zelle ist der eigentliche elektrochemische Speicher, also der Ort, an dem Energie chemisch zwischengespeichert und wieder freigesetzt wird. Modul und Pack kommen erst danach: Dort werden mehrere Zellen zusammengefasst, elektrisch verschaltet und mit Überwachung, Kühlung und Gehäuse ergänzt.
Für das Verständnis des Innenlebens ist die Zelle entscheidend. Hier liegen die aktiven Schichten, die später die Spannung liefern, und hier werden auch die meisten Kompromisse sichtbar: mehr Energiedichte bedeutet oft weniger Platz für Sicherheitsreserven, Kühlung oder mechanische Stabilität. Wer diesen Unterschied kennt, versteht schneller, warum zwei Produkte mit ähnlicher Nennkapazität im Alltag sehr verschieden wirken können.
Im Alltag spricht man oft pauschal von „Batterie“, technisch sauberer ist aber meist die Betrachtung der Zelle. Genau deshalb lohnt sich der Blick auf die inneren Komponenten, bevor man über Formfaktoren oder Reichweite spricht. Und an dieser Stelle wird klar, warum die einzelnen Bauteile so eng zusammenhängen.
Die Bauteile einer Lithium-Ionen-Zelle im Detail
Der Kern einer modernen Lithium-Ionen-Zelle ist kein einzelnes Material, sondern ein fein abgestimmter Schichtenaufbau. Die Elektroden bestehen jeweils aus einem Aktivmaterial auf einem Stromableiter; dazu kommen Elektrolyt, Separator und das Gehäuse. Erst dieses Zusammenspiel macht aus einer Materialsammlung einen funktionierenden Energiespeicher.
| Bauteil | Aufgabe | Typische Ausführung | Warum es wichtig ist |
|---|---|---|---|
| Anode | Nimmt beim Laden Lithium auf und gibt beim Entladen Elektronen ab | Meist Graphit, teils mit Silizium-Anteilen | Bestimmt mit, wie schnell geladen werden kann und wie viel Kapazität erreichbar ist |
| Kathode | Gibt beim Laden Lithium ab und nimmt es beim Entladen wieder auf | Oft lithiumhaltige Oxide wie NMC, NCA oder LFP | Prägt Spannung, Kosten, Energiedichte und Temperaturverhalten |
| Elektrolyt | Leitet die Lithium-Ionen innerhalb der Zelle | Flüssig, gelartig oder fest | Ohne ihn gibt es keinen Ionenfluss, also keinen Lade- und Entladeprozess |
| Separator | Hält Anode und Kathode elektrisch getrennt | Dünne poröse Membran | Verhindert Kurzschlüsse, lässt Ionen aber passieren |
| Stromableiter | Führt Elektronen aus der Elektrode heraus oder hinein | Meist Kupfer an der Anode, Aluminium an der Kathode | Sorgt dafür, dass der Strom überhaupt nach außen nutzbar wird |
| Gehäuse | Schützt die Zelle mechanisch und dichtet sie ab | Stahl, Aluminium oder Verbundfolie | Beeinflusst Robustheit, Wärmetransport und Sicherheitsverhalten |
Wichtig ist dabei ein Detail, das viele beim ersten Blick übersehen: Eine Elektrode ist nicht einfach „ein Stück Material“. Sie ist meist eine Verbundschicht aus Aktivmaterial, Leitadditiven und Bindemitteln auf einem Stromableiter. Genau diese Schichtarchitektur entscheidet darüber, wie gut Ionen ein- und auslagern können, wie stabil die Schicht bleibt und wie hoch der Innenwiderstand ausfällt. Das ist der Punkt, an dem sich Physik, Chemie und Werkstofftechnik direkt berühren.
Wenn man die Bauteile sauber auseinanderhält, versteht man als Nächstes auch den eigentlichen Bewegungsablauf in der Zelle deutlich besser.
So arbeiten Anode, Kathode und Elektrolyt zusammen

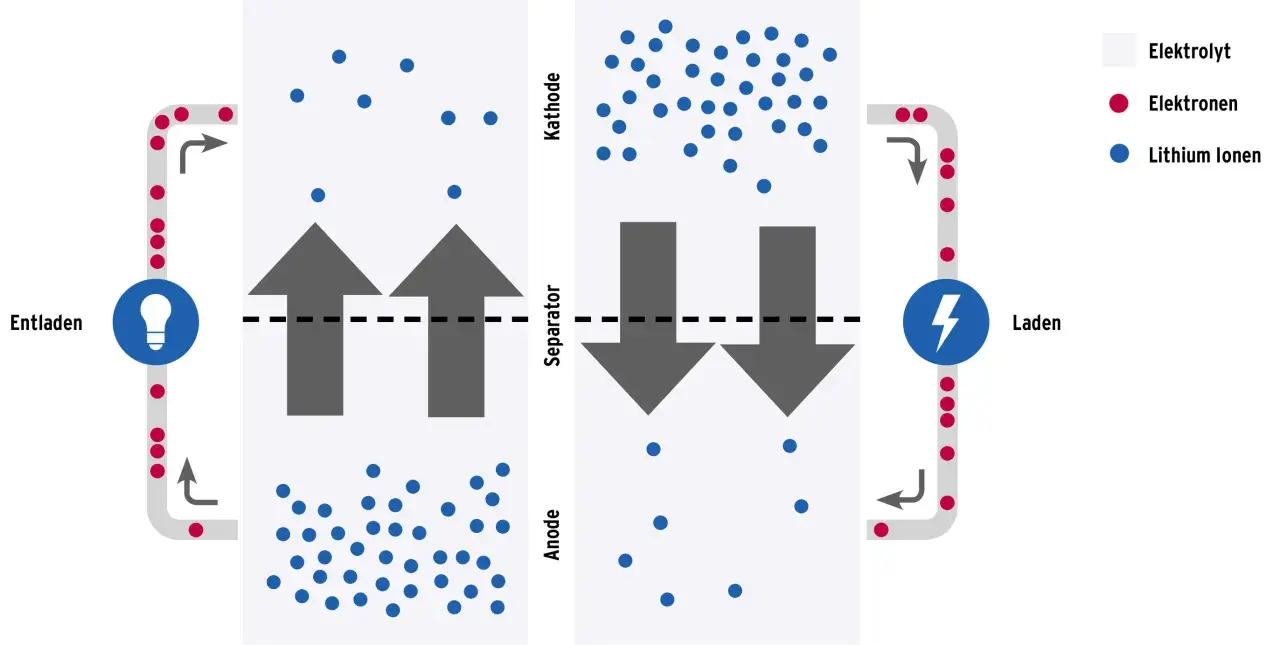

Das Grundprinzip ist einfacher, als es auf den ersten Blick wirkt: Ionen bewegen sich innen durch die Zelle, Elektronen außen durch den Stromkreis. Genau diese Trennung macht eine Batterie überhaupt nutzbar. Innen läuft der Ladungsausgleich über den Elektrolyten, außen über Kabel, Verbraucher oder Ladegerät.
Beim Entladen
Beim Entladen gibt die Anode Ionen ab, die durch den Elektrolyten zur Kathode wandern. Gleichzeitig fließen Elektronen nicht durch den Separator, sondern über den äußeren Stromkreis zum Verbraucher. Dort verrichten sie Arbeit, etwa in einem Smartphone, einer Lampe oder im Antrieb eines Elektroautos.
Lesen Sie auch: Elektrisches Potential verstehen – einfach erklärt
Beim Laden
Beim Laden kehrt sich der Prozess um. Das Ladegerät zwingt die Ionen zurück in die Anode, während die Elektronen über den äußeren Kreis nachgeführt werden. So wird chemische Energie wieder in der Zelle gespeichert. Technisch wichtig ist dabei, dass die Begriffe Anode und Kathode vom aktuellen Reaktionsvorgang abhängen und nicht starr an Plus oder Minus gebunden sind.
Genau an dieser Stelle wird auch der Separator besonders wichtig: Er muss die Ionen passieren lassen, darf aber keinen direkten elektrischen Kontakt zwischen den Elektroden zulassen. Wenn man diese Funktion verstanden hat, ist der Schritt zur Bauform nicht mehr weit, denn die innere Chemie bleibt nicht immer gleich verpackt.
Warum die Zellform den praktischen Aufbau verändert

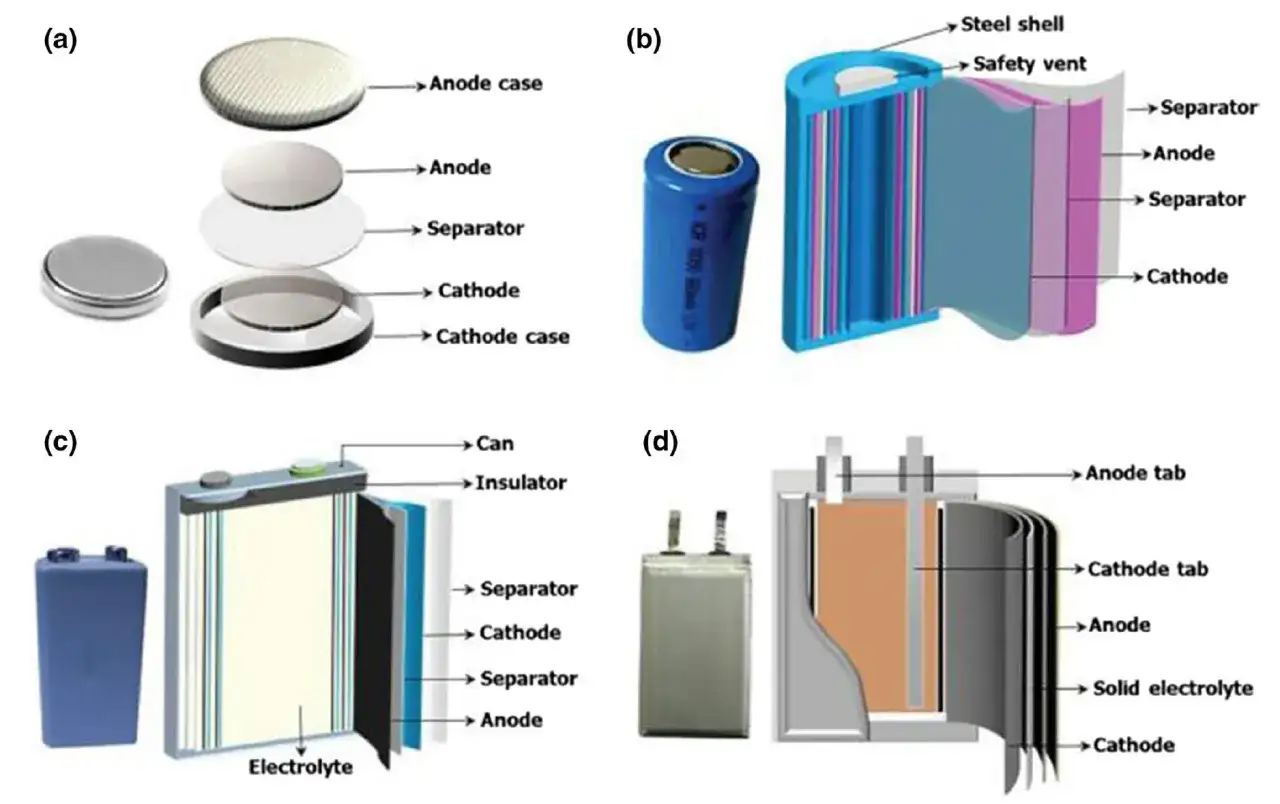

Für Lithium-Ionen-Zellen haben sich drei Bauformen durchgesetzt, die jeweils andere Stärken und Grenzen mitbringen. Ich halte diesen Punkt für besonders wichtig, weil hier oft verwechselt wird, was chemische und was konstruktive Unterschiede sind. Nicht jede bessere Reichweite kommt aus einer anderen Chemie; manchmal steckt der Vorteil schlicht in einer besseren Verpackung der Zelle.
| Bauform | Stärken | Schwächen | Typische Einordnung |
|---|---|---|---|
| Zylindrische Zelle | Einfach zu fertigen, mechanisch robust, bewährte Serienproduktion | Wärmeabfuhr schwieriger, Verpackungsraum nicht immer optimal genutzt | Beispiel: 18650-Zelle mit 18 mm Durchmesser und 65 mm Höhe |
| Prismatische Zelle | Gute Raumausnutzung, oft bessere Wärmeabfuhr als Rundzellen | Fertigung und Assemblierung aufwendiger | Gut für Bauraum, der rechteckige Form bevorzugt |
| Pouch-Zelle | Geringes Gewicht, sehr gute Skalierbarkeit, gute Wärmeableitung | Mechanisch empfindlicher, kann sich bei Gasbildung aufblähen | Wird oft dort genutzt, wo Gewicht und Flexibilität zählen |
Die Bauform ist also keine Nebensache. Sie beeinflusst, wie leicht sich eine Batterie kühlen lässt, wie kompakt sie in ein Gerät oder Fahrzeug passt und wie stabil sie im Betrieb bleibt. Gerade bei großen Energiespeichern und E-Auto-Packs ist das ein echtes Systemthema, kein kosmetisches Detail.
Und genau deshalb endet die Betrachtung nicht bei der Geometrie. Sicherheit und Alterung hängen direkt daran, wie sauber diese Form mit Temperatur, Stromfluss und Materialwahl zusammenspielt.
Sicherheit und Alterung hängen direkt an der Struktur
Ich würde eine Batterie nie nur nach Kapazität und Nennspannung beurteilen. Entscheidend sind ebenso das Temperaturfenster, der Innenwiderstand und die Qualität der Trennung zwischen den Elektroden. Ein intakter Separator ist dabei nicht bloß ein Hilfsteil, sondern die zentrale Sicherheitsbarriere gegen Kurzschlüsse.
Zu den typischen Alterungs- und Risikoquellen zählen hohe Ströme, zu hohe Temperaturen, mechanische Belastung und Überladung. Unter ungünstigen Bedingungen steigen Nebenreaktionen, der Innenwiderstand wächst und die Zelle verliert schneller an nutzbarer Kapazität. Bei Lithium-Metall-Systemen können zudem feine, nadelartige Strukturen entstehen, die den Separator durchstoßen und gefährlich werden können.
- Wärme beschleunigt viele Nebenreaktionen im Inneren.
- Hohe Lade- und Entladeströme belasten die Chemie deutlich stärker als schonendes Laden.
- Mechanische Deformation kann interne Schäden oder Kurzschlüsse auslösen.
- Gasbildung führt bei Pouch-Zellen schnell zu sichtbarem Aufblähen.
- Separator-Fehler sind sicherheitskritisch, weil dann Anode und Kathode direkt in Kontakt kommen können.
Als grobe Orientierung gelten für den Normalbetrieb Außentemperaturen von etwa 10 bis 25 Grad Celsius und Betriebstemperaturen von 20 bis 40 Grad Celsius als günstig. Das ist kein Naturgesetz, sondern ein praxisnaher Bereich, in dem viele Lithium-Ionen-Zellen vergleichsweise stabil laufen. Wer Batterien außerhalb dieses Fensters betreibt, zahlt häufig mit geringerer Leistung, schnellerer Alterung oder einem höheren Sicherheitsrisiko.
Genau hier spielt das Batterie-Management-System seine Rolle: Es überwacht Spannung, Temperatur und Ladezustand, gleicht Zellen aus und greift notfalls ein. Ohne diese Überwachung wäre der moderne Zellaufbau in vielen Anwendungen schlicht nicht robust genug. Und damit ist der Blick frei für die nächste Frage: Was passiert, wenn der klassische Flüssigelektrolyt ganz oder teilweise verschwindet?
Was Festkörperbatterien am klassischen Konzept ändern
Festkörperbatterien gelten aus meiner Sicht nicht als kleine Variante der bekannten Lithium-Ionen-Zelle, sondern als echter Strukturwechsel. Der wichtigste Unterschied liegt im Elektrolyten: Statt einer flüssigen leitfähigen Phase kommt ein fester Elektrolyt zum Einsatz, der je nach Zellkonzept gleichzeitig auch die Rolle des Separators übernehmen kann. Dadurch verschiebt sich das Design der gesamten Zelle, nicht nur ein einzelnes Bauteil.
Der große Reiz liegt in drei Punkten: höhere Energiedichte, potenziell bessere Sicherheit und neue Möglichkeiten bei den Materialien. Gleichzeitig wird die Sache aber nicht einfacher, sondern anspruchsvoller. Die Grenzflächen zwischen Elektroden und festem Elektrolyten müssen extrem sauber zusammenarbeiten, sonst leidet die Leistung oder die Langzeitstabilität. Genau dort liegen derzeit viele technische Hürden.
In der Praxis sehe ich deshalb eher Zwischenlösungen als den plötzlichen Vollumstieg: hybride Konzepte mit festen und flüssigen Anteilen, neue Anodenmaterialien und viel Entwicklungsarbeit an der Produktion. Festkörperzellen sind damit kein Marketinggag, aber eben auch kein fertiger Ersatz, den man einfach überall einbauen kann. Wer das nüchtern betrachtet, liegt näher an der Realität als jede Hochglanzversprechung.
Nach diesem Blick auf die Zukunft lohnt sich zum Schluss ein sehr praktischer Blick: Welche Bauteile und Kennwerte würde ich zuerst prüfen, wenn ich die Qualität einer Batterie einschätzen müsste?
Woran ich bei einer Batterie zuerst auf die Struktur achte
Wenn ich einen Batteriesatz oder ein Datenblatt bewerte, schaue ich zuerst nicht auf die größte Zahl im Prospekt, sondern auf die Qualität des Aufbaus. Die Frage ist nie nur, wie viel Energie gespeichert wird, sondern auch, wie kontrolliert diese Energie im Inneren bewegt, gekühlt und abgesichert wird. Genau darin trennt sich solide Technik von bloßem Marketing.
- Welche Kathodenchemie steckt drin? NMC, NCA oder LFP machen im Verhalten einen deutlichen Unterschied.
- Wie ist der Separator ausgeführt und wie gut ist die Zelle gegen Kurzschluss abgesichert?
- Ist der Wärmeweg sauber gelöst oder staut sich die Hitze im Pack?
- Passt die Zellform wirklich zur Anwendung oder wurde nur eine Bauform „mitgenommen“, weil sie verfügbar war?
- Wie breit ist das Temperatur- und Ladefenster, in dem die Zelle ohne harte Einbußen arbeitet?
- Wie stark steigen Innenwiderstand und Alterung bei hoher Last oder hohen Ladezuständen?
Für mich ist das der ehrliche Blick auf den Batteriebau: Nicht ein einzelnes Material entscheidet, sondern das präzise Zusammenspiel aus Chemie, Mechanik und Thermik. Wer den inneren Aufbau versteht, kann technische Spezifikationen deutlich besser einordnen und erkennt schneller, welche Batterie im Alltag wirklich überzeugt und welche nur auf dem Papier gut aussieht.
