In einer Reihenschaltung ist die Spannung nicht einfach überall gleich groß, und genau deshalb entstehen in der Praxis so oft Missverständnisse. Ich zeige dir hier, wie sich die Gesamtspannung auf einzelne Bauteile verteilt, welche Rechenregeln wirklich zählen, wie du Teilspannungen sauber bestimmst und worauf du beim Messen achten musst. Dazu kommt ein klares Zahlenbeispiel, der Blick auf den Spannungsteiler und der direkte Vergleich zur Parallelschaltung.
Die wichtigsten Regeln zur Spannungsverteilung in der Reihenschaltung
- In einer Reihenschaltung fließt durch alle Bauteile derselbe Strom.
- Die Gesamtspannung ist die Summe aller Teilspannungen: Uges = U1 + U2 + ...
- Bei ohmschen Widerständen gilt: U = I · R - größerer Widerstand bedeutet bei gleichem Strom größere Teilspannung.
- Für zwei Widerstände ist das Verhältnis der Teilspannungen gleich dem Verhältnis der Widerstände.
- Ein Voltmeter wird immer parallel zum Bauteil angeschlossen, nie in Reihe.
- Fällt ein Bauteil offen aus, ist der gesamte Stromkreis unterbrochen.
Was bei einer Reihenschaltung mit der Spannung passiert
Die Grundidee ist simpel: In einem unverzweigten Stromkreis gibt es nur einen Weg für den Strom. Deshalb bleibt die Stromstärke an jeder Stelle gleich, während sich die Spannung auf die einzelnen Bauteile verteilt. Genau diese Verteilung ist der Kern der Spannungsfrage in der Reihenschaltung.
Ich formuliere es gern so: Die Quelle liefert eine Gesamtspannung, und jedes Bauteil nimmt davon einen Teil auf. Diese Teilspannung nennt man auch Spannungsabfall. Für die gesamte Schaltung gilt deshalb Uges = U1 + U2 + U3 + .... Das ist die zentrale Regel, an der du fast jede Aufgabe in diesem Thema aufhängen kannst.
Wichtig ist dabei der Unterschied zwischen Spannung und Strom. Viele verwechseln beides, weil sie in der Alltagssprache oft zusammen genannt werden. Physikalisch ist es aber sauber getrennt: Der Strom bleibt in der Reihe gleich, die Spannung wird aufgeteilt. Genau daraus ergibt sich auch, warum die Größe eines Widerstands die Teilspannung beeinflusst. Im nächsten Schritt zeige ich dir, wie du das berechnest, statt es nur auswendig zu lernen.
So berechnet man Teilspannungen zuverlässig

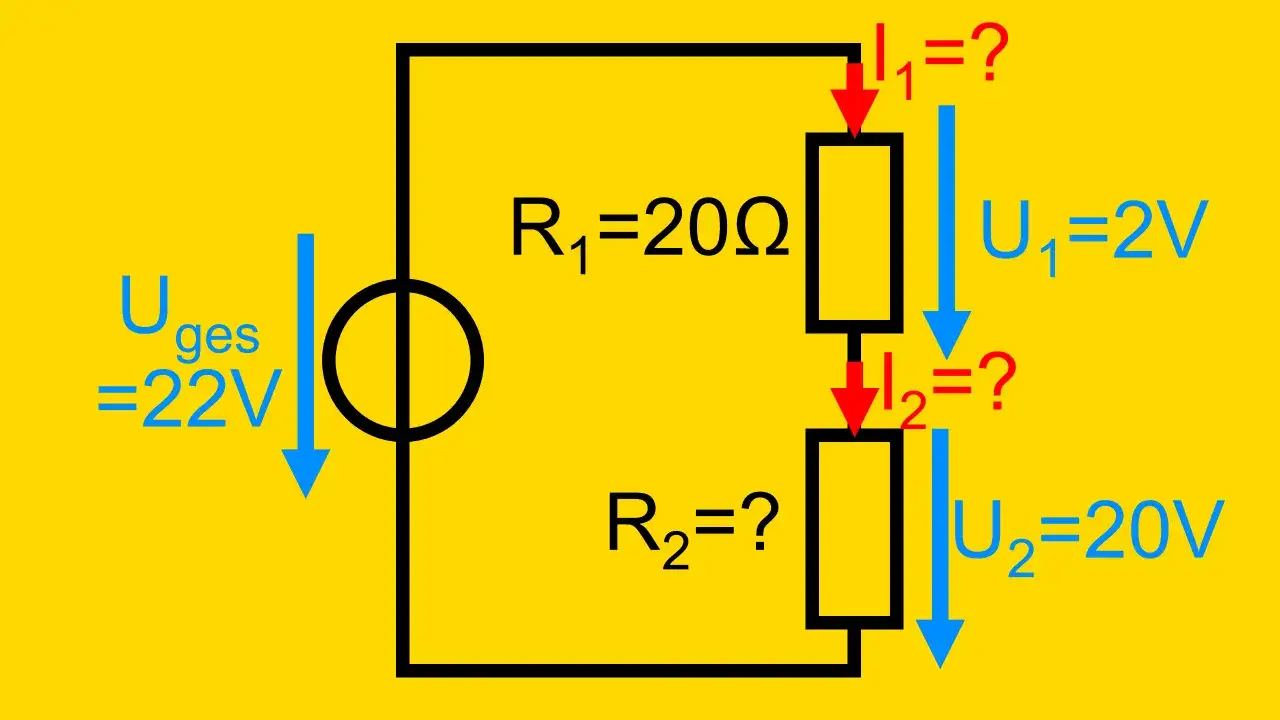

Für ohmsche Widerstände nutze ich zwei einfache Beziehungen: U = I · R und Rges = R1 + R2 + .... Zuerst bestimmst du also den Gesamtwiderstand, dann die Stromstärke, und daraus ergeben sich die Teilspannungen. Bei zwei Widerständen kann man das direkt als Spannungsteiler schreiben:
U1 = Uges · R1 / Rges
U2 = Uges · R2 / Rges
Das ist keine Zauberformel, sondern nur die logische Folge daraus, dass überall derselbe Strom fließt. Die Spannung an einem Bauteil wächst mit seinem Widerstand.
Ein kurzes Beispiel macht das greifbar:
| Größe | Wert |
|---|---|
| Gesamtspannung | 12 V |
| R1 | 2 kΩ |
| R2 | 4 kΩ |
| Gesamtwiderstand | 6 kΩ |
| Stromstärke | 2 mA |
| Teilspannung an R1 | 4 V |
| Teilspannung an R2 | 8 V |
Das Ergebnis ist eindeutig: Der größere Widerstand bekommt die größere Teilspannung. Genau deshalb ist die Reihenschaltung für Spannungsaufteilung so interessant. Als Nächstes zeige ich dir, warum gleiche Bauteile oft gleich behandelt werden, ungleiche aber nicht - und wo die einfache Schulregel an Grenzen stößt.
Warum gleiche Bauteile nicht dieselbe Teilspannung bekommen müssen
Wenn zwei Widerstände gleich groß sind, teilen sie die Spannung bei gleicher Stromstärke auch gleich auf. Das wirkt banal, ist aber in Prüfungen oft der schnellste Weg zur richtigen Lösung. Zwei identische Widerstände in Reihe an 10 V bekommen also jeweils 5 V.
Sobald die Bauteile aber unterschiedliche Widerstände haben, verschiebt sich das Bild. Der größere Widerstand erhält die größere Teilspannung, weil an ihm bei gleichem Strom mehr Spannung abfällt. Genau deshalb spricht man in der Elektronik bei einer Reihenschaltung aus Widerständen oft von einem Spannungsteiler.
Bei Leuchtmitteln, LEDs oder anderen realen Bauteilen wird es allerdings etwas ungemütlicher. Eine Glühlampe verhält sich nicht wie ein idealer ohmscher Widerstand, weil sich ihr Widerstand mit der Temperatur ändert. Eine LED wiederum folgt ohnehin einer eigenen Kennlinie. Hier reicht die Schulformel als Orientierung, aber nicht als vollständiges Modell. Das ist der Punkt, an dem ich im Unterricht gern erinnere: Die Grundregel stimmt, aber Bauteildatenblätter können die Rechnung verfeinern.Auch Spannungsquellen lassen sich in Reihe schalten. Zwei gleiche 1,5-V-Zellen liefern dann zusammen 3 V, wenn die Polarität stimmt. Das ist praktisch, zeigt aber gleichzeitig dieselbe Logik: In der Reihe addieren sich Spannungen entlang des Stromwegs. Jetzt stellt sich die naheliegende Frage, wie man solche Spannungen sauber misst, ohne sich selbst zu täuschen.
Spannung messen ohne falsche Werte
Beim Messen passieren die meisten Fehler nicht an der Physik, sondern am Anschluss des Messgeräts. Ein Voltmeter wird immer parallel zum Bauteil angeschlossen, dessen Spannung du wissen willst. In Reihe würdest du das Messgerät falsch einsetzen und das Ergebnis verfälschen.
Ich prüfe beim Messen immer drei Dinge: Messbereich, Polung und die beiden Messpunkte. Gerade in einer Reihenschaltung ist es wichtig, ob du die Gesamtspannung oder nur eine Teilspannung misst. Zwischen den äußeren Anschlusspunkten misst du die Gesamtspannung, zwischen zwei benachbarten Knoten nur den Spannungsabfall über einem Bauteil.
- Gesamtspannung messen: an den beiden Enden der gesamten Reihenschaltung.
- Teilspannung messen: direkt über dem jeweiligen Bauteil.
- Nie vergessen: Das Messgerät misst immer die Differenz zwischen zwei Punkten.
Ein häufiger Denkfehler ist außerdem, den unbelasteten Zustand mit dem belasteten zu verwechseln. Sobald weitere Verbraucher im Spiel sind, können sich Werte verschieben, besonders bei kleinen Widerständen oder schwachen Quellen. Das führt direkt zum praktischen Thema Spannungsteiler, das im Alltag und in der Elektronik erstaunlich oft verwendet wird.
Reihenschaltung als Spannungsteiler in der Praxis
Die klassische Reihenschaltung aus zwei Widerständen ist nichts anderes als ein Spannungsteiler. Aus einer höheren Eingangsspannung wird eine kleinere Teilspannung gewonnen, die für ein nachfolgendes Bauteil passend ist. Das ist nützlich bei Sensoren, Referenzspannungen oder einfachen Anpassungen in Schaltungen.
Die Theorie funktioniert jedoch am saubersten im unbelasteten Fall. Sobald ein Verbraucher am Abgriff hängt, verändert er den Stromfluss und damit auch die Teilspannung. In der Praxis gilt deshalb eine einfache Faustregel: Der Eingangswiderstand des angeschlossenen Geräts sollte deutlich höher sein als die Widerstände des Teilers, oft mindestens um den Faktor 10. Sonst wird die berechnete Spannung schnell zu optimistisch.
Das ist ein typischer Punkt, an dem Theorie und Praxis auseinanderlaufen. Auf dem Papier stimmt die Rechnung, auf der Platine aber nicht mehr ganz. Ich halte genau deshalb den Spannungsabfall in der Reihenschaltung nie nur für eine Schulregel, sondern für ein Werkzeug mit klaren Grenzen. Diese Grenzen sieht man besonders gut, wenn man Reihenschaltung und Parallelschaltung direkt nebeneinander legt.

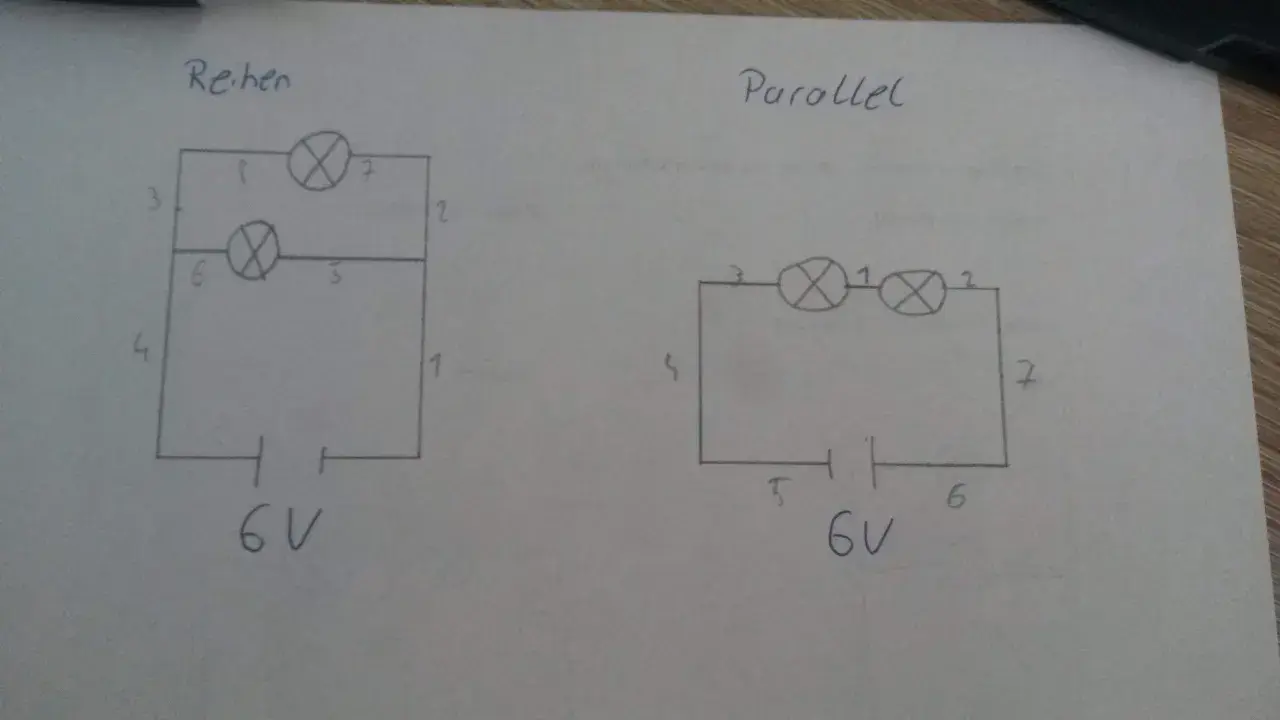

Reihenschaltung und Parallelschaltung im direkten Vergleich
Der sauberste Weg, Verwechslungen zu vermeiden, ist der direkte Vergleich. In der Reihenschaltung bleibt der Strom gleich, in der Parallelschaltung bleibt die Spannung gleich. Genau diese Gegenüberstellung hilft beim schnellen Entscheiden in Aufgaben und beim Messen im Labor.
| Kriterium | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Spannung | Teilt sich auf die Bauteile auf | Ist an allen Zweigen gleich |
| Strom | Überall gleich | Teilt sich auf die Zweige auf |
| Gesamtwiderstand | Summe der Einzelwiderstände | Kleiner als der kleinste Einzelwiderstand |
| Ausfall eines Bauteils | Der Stromkreis kann unterbrochen werden | Andere Zweige können weiterlaufen |
| Typische Anwendung | Spannungsteiler, Mess- und Lehrschaltungen | Haushaltsinstallation, Verbraucher unabhängig betreiben |
Die Tabelle zeigt den eigentlichen Merksatz sehr klar: In der Reihe geht es um die Spannungsteilung, parallel um die gleiche Spannung an allen Zweigen. Wenn du das sauber trennst, werden viele Aufgaben sofort einfacher. Für den Alltag und für Prüfungen reicht dann meist schon ein kurzer Kontrollblick auf die Stromwege.
Was ich mir für Schule, Labor und Alltag merke
Wenn ich nur drei Dinge aus diesem Thema mitnehmen will, dann diese: Erstens fließt in der Reihenschaltung überall derselbe Strom. Zweitens ist die Gesamtspannung die Summe der Teilspannungen. Drittens bestimmt der Widerstand, wie groß der jeweilige Spannungsabfall ausfällt. Aus diesen drei Regeln lässt sich fast jede Standardaufgabe lösen.
Zusätzlich behalte ich einen praktischen Satz im Kopf: Wenn ein Bauteil in einer echten Reihenschaltung unterbricht, ist oft der ganze Stromweg weg. Genau deshalb taucht die Reihe in der Technik eher dort auf, wo man bewusst eine definierte Spannungsverteilung oder eine klare Schaltlogik will, nicht dort, wo alle Verbraucher unabhängig laufen sollen.
Für das Verständnis von Spannung in der Reihenschaltung ist also nicht nur die Formel wichtig, sondern auch die Frage, wie real die Schaltung ist. Ideale Widerstände verhalten sich berechenbar, reale Bauteile bringen Toleranzen, Temperatur und Last mit. Wer das mitdenkt, rechnet nicht nur richtig, sondern auch brauchbar. Und genau das ist am Ende der Unterschied zwischen auswendig gelernt und wirklich verstanden.
