Ein ohmscher Widerstand ist in der Physik das saubere, lineare Gegenstück zu vielen realen Bauteilen: Spannung und Stromstärke stehen in einem festen Verhältnis, solange das Material und die Temperatur im passenden Bereich bleiben. Genau daraus lässt sich ableiten, wie man Widerstände berechnet, Kennlinien liest, Bauteile misst und typische Fehler in Schaltungen vermeidet. Für Schule, Technik und Alltag ist das ein kleines Modell mit großem Nutzen.
Die wichtigsten Punkte zur linearen Beziehung in der Elektrizitätslehre
- Bei einem idealen Leiter ist die Stromstärke proportional zur Spannung, solange die Temperatur konstant bleibt.
- Die Grundformel lautet U = R · I; die Einheit des Widerstands ist Ω (Ohm).
- Im U-I-Diagramm zeigt sich das Verhalten als Gerade durch den Ursprung.
- Glühlampen, Dioden und viele Sensoren verhalten sich nicht linear und folgen dem Modell nur näherungsweise.
- Der Widerstand hängt nicht nur vom Material ab, sondern auch von Länge, Querschnitt und Temperatur.
- Saubere Messungen gelingen am besten an stromlosen, möglichst ausgebauten Bauteilen.
Wann ein Leiter sich wie ein ideales Bauteil verhält
Ich trenne in der Praxis gern zwischen dem idealen Modell und dem realen Bauteil. Ein ohmsches Verhalten liegt vor, wenn sich die Spannung über einem Leiter und die Stromstärke durch ihn proportional verhalten. Das bedeutet: Verdoppelt sich die Spannung, verdoppelt sich auch der Strom. Genau diese Linearität ist der Kern des ohmschen Gesetzes.
Wichtig ist die Einschränkung: Das gilt nicht grenzenlos, sondern nur in einem Bereich, in dem sich das Material nicht stark erwärmt und seine Eigenschaften dadurch verändert. Bei Metallen funktioniert das meist gut, bei stark erwärmten Drähten, Halbleitern oder speziellen Schutz- und Messbauteilen oft nicht mehr. Das Modell ist also nützlich, aber nie blind zu verwenden.Die Formel und was die Größen in der Praxis bedeuten
Die wichtigste Beziehung lautet U = R · I. Umgestellt ergibt sich R = U / I oder I = U / R. Damit lässt sich aus zwei bekannten Größen die dritte berechnen. Die Einheit des Widerstands ist das Ohm, abgekürzt Ω.
| Größe | Formelzeichen | Einheit | Bedeutung |
|---|---|---|---|
| Spannung | U | V | Elektrischer „Antrieb“ zwischen zwei Punkten |
| Stromstärke | I | A | Menge der Ladung pro Zeit |
| Widerstand | R | Ω | Wie stark ein Bauteil den Stromfluss begrenzt |

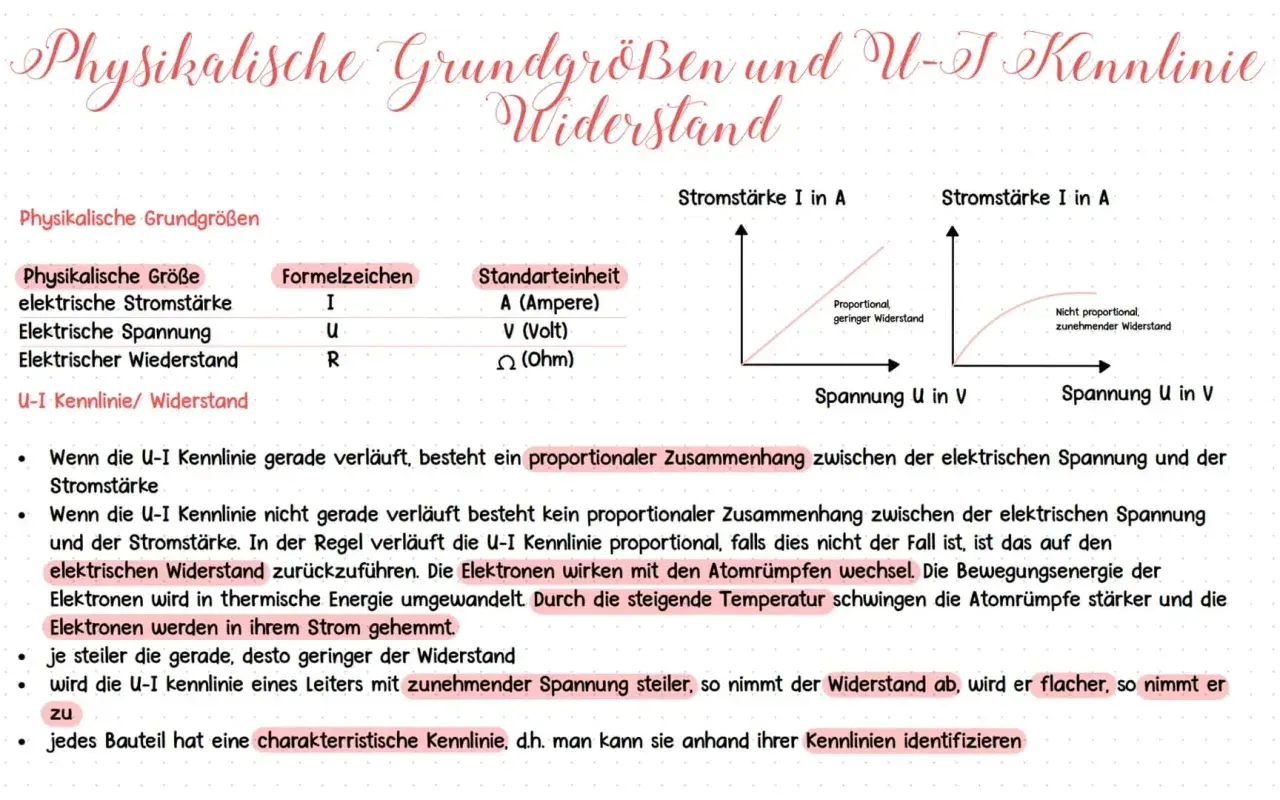

Beim Diagramm lohnt sich ein genauer Blick: Trägt man U gegen I auf, erhält man bei einem idealen Leiter eine Gerade durch den Ursprung. Die Steigung dieser Geraden entspricht dem Widerstand. Ich finde das didaktisch stark, weil man an einem Blick sofort erkennt, ob ein Bauteil linear reagiert oder nicht.
Woran man lineares und nichtlineares Verhalten erkennt
Im Alltag ist der Unterschied zwischen ohmschem und nicht-ohmschem Verhalten oft leichter zu sehen als in der Formel. Eine Glühlampe ist dafür das klassische Gegenbeispiel: Mit steigender Spannung erwärmt sich der Glühfaden stark, sein Widerstand ändert sich, und die Kennlinie wird gekrümmt. Auch Dioden zeigen kein lineares Verhalten, sondern leiten erst ab einer gewissen Spannung deutlich stärker.
| Bauteil | Verhalten | Warum das wichtig ist |
|---|---|---|
| Drahtwiderstand | Annähernd linear | Gut für Berechnungen und als Ersatzmodell |
| Glühlampe | Nichtlinear | Widerstand steigt mit der Erwärmung |
| Diode | Stark nichtlinear | Leitet nur in einem engen Betriebsbereich sinnvoll |
| NTC/PTC | Absichtlich temperaturabhängig | Wird für Sensorik und Schutzschaltungen genutzt |
Für die Praxis heißt das: Nicht jedes Bauteil, auf dem „Widerstand“ steht, verhält sich perfekt linear. Gerade bei Temperaturfühlern oder Schutzbauteilen ist die Abweichung vom Ideal nicht ein Fehler, sondern der eigentliche Zweck. Deshalb schaue ich bei solchen Komponenten immer zuerst auf die Kennlinie statt nur auf den Nennwert.
Wovon der Widerstand in der Praxis abhängt
Der Widerstand eines Leiters hängt nicht nur vom Material ab. Eine zentrale Beziehung lautet R = ρ · l / A. Dabei steht ρ für den spezifischen Widerstand des Materials, l für die Länge und A für die Querschnittsfläche. Die Aussage ist erfreulich anschaulich: Je länger der Leiter, desto größer der Widerstand. Je dicker der Querschnitt, desto kleiner wird er.
Hinzu kommt die Temperatur. Bei vielen Metallen steigt der Widerstand mit zunehmender Wärme, weil die Elektronen stärker gestreut werden. In einem begrenzten Temperaturbereich ist dieser Anstieg oft näherungsweise linear. Bei Halbleitern und NTC-Bauteilen ist es umgekehrt oder jedenfalls deutlich anders. Genau deshalb lassen sich Materialien über ihre Temperaturabhängigkeit oft gezielt auswählen.
Auch Verunreinigungen, Legierungen und strukturelle Defekte spielen eine Rolle. Reine Metalle verhalten sich anders als Legierungen, und Legierungen werden in der Technik nicht zufällig gern eingesetzt: Sie liefern häufig stabilere Werte und reagieren weniger empfindlich auf Temperaturänderungen. Für präzise Widerstände ist das ein Vorteil, den man im Schaltungsentwurf direkt spürt.
So misst man den Widerstand sauber und ohne typische Fehler
Widerstandsmessung klingt simpel, wird aber schnell ungenau, wenn man die Randbedingungen ignoriert. Ein Multimeter arbeitet im Ohm-Modus mit einer kleinen Prüfspannung oder einem Prüfstrom. Damit das Ergebnis sinnvoll ist, muss das Bauteil stromlos sein. Im eingebauten, unter Spannung stehenden Zustand misst man sonst nicht das reine Bauteil, sondern das Zusammenspiel mit anderen Zweigen der Schaltung.
- Stromversorgung ausschalten und Bauteil nach Möglichkeit vom Stromkreis trennen.
- Multimeter auf den passenden Ω-Bereich stellen.
- Messspitzen mit gutem Kontakt anlegen.
- Wert ablesen und mit dem Nennwert oder der Toleranz vergleichen.
- Bei auffälligen Werten zuerst Kontakt, Temperatur und Schaltungseinfluss prüfen.
Die häufigsten Fehler sind unspektakulär, aber folgenreich: falscher Messbereich, schlechter Kontakt, Messung im eingebauten Zustand oder ein Bauteil, das durch Erwärmung bereits aus dem Nennbereich läuft. Ich prüfe bei unklaren Werten deshalb immer zuerst die Rahmenbedingungen, bevor ich das Bauteil selbst verdächtige. Das spart Zeit und verhindert falsche Schlüsse.
Warum der lineare Zusammenhang in Schaltungen so nützlich ist
Für den Entwurf von Schaltungen ist das lineare Modell Gold wert. Es erlaubt einfache Berechnungen, etwa bei Vorwiderständen für LEDs, bei Spannungsteilern oder bei Shunts zur Strommessung. Sobald das Verhalten annähernd linear ist, lässt sich ein Bauteil gut vorhersagen und die Schaltung bleibt berechenbar. Genau deshalb sind ohmsche Elemente in der Elektrotechnik so wichtig.
Gleichzeitig zeigt die Praxis, wo das Modell endet. Ein Vorwiderstand für eine LED soll den Strom stabil begrenzen, ein Shunt muss sehr genau und temperaturarm sein, und ein Heizdraht darf sich gerade nicht ideal ohmsch verhalten, wenn seine Temperatur die gewünschte Wirkung erzeugt. In solchen Fällen ist die Abweichung kein Nebeneffekt, sondern Teil des Designs. Wer das versteht, plant robuster und macht weniger typische Anfängerfehler.
Für mich ist das der eigentliche Wert des Themas: Es verbindet Grundphysik mit Technik. Das lineare Gesetz ist nicht nur eine Schulformel, sondern ein Werkzeug, mit dem sich reale Bauteile, Messungen und einfache Schaltungen sinnvoll beurteilen lassen.
Was ich aus dem linearen Modell für den Alltag mitnehme
Die wichtigste Regel ist simpel: Solange Material und Temperatur im passenden Bereich bleiben, ist der Widerstand ein verlässliches Rechenmodell. Sobald Wärme, Halbleiterverhalten oder spezielle Kennlinien ins Spiel kommen, muss man genauer hinschauen. Dann reichen die drei Buchstaben U, I und R nicht mehr als alleinige Beschreibung.
Wer das im Blick behält, erkennt schneller, wann eine Rechnung sauber ist und wann sie nur eine grobe Näherung liefert. Genau an dieser Stelle trennt sich die reine Formelkenntnis vom echten Verständnis. Und das ist in der Physik meist der Punkt, an dem ein Begriff wie der ohmsche Widerstand seinen praktischen Wert zeigt.
