Ein Fadenstrahlrohr ist eine kleine Kathodenstrahlröhre für den Physikunterricht: Eine geheizte Kathode setzt Elektronen frei, eine Anode beschleunigt sie und ein verdünntes Gas macht den Strahl sichtbar. Wer den Aufbau versteht, versteht auch sofort, warum sich Helligkeit, Schärfe und Bahnradius mit wenigen Einstellungen stark verändern. Genau das ordne ich hier Schritt für Schritt ein, ohne unnötigen Ballast.
Die wichtigsten Punkte in Kürze
- Im Inneren arbeiten Kathode, Wehneltzylinder und Lochanode als Elektronenkanone zusammen.
- Der Glaskolben ist mit einem dünnen Edelgas bei sehr niedrigem Druck gefüllt, damit der Strahl sichtbar wird.
- Außen sorgen Hochspannungsnetzgerät und Helmholtzspulen für Beschleunigung und Ablenkung.
- Die sichtbare Linie entsteht nicht durch die Elektronen selbst, sondern durch angeregte Gasatome.
- Die häufigsten Fehler sind falsche Heizspannung, schlechte Fokussierung und ein zu schwaches oder zu starkes Magnetfeld.
Worum es bei dem Aufbau wirklich geht

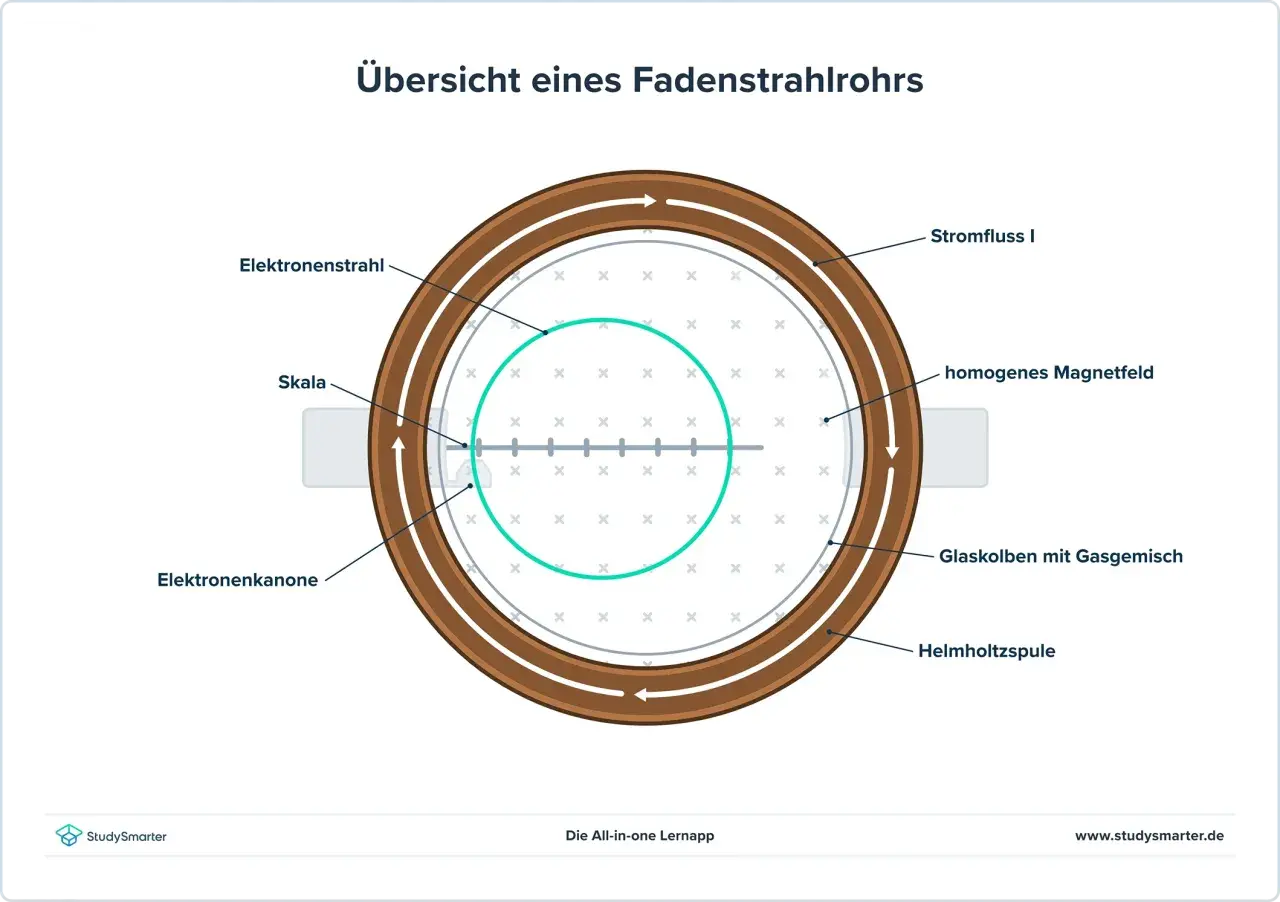

Das Fadenstrahlrohr wirkt auf den ersten Blick wie ein einfacher Glaszylinder mit ein paar Anschlüssen. In Wahrheit steckt darin ein sauber abgestimmtes System, das Elektronen erzeugt, bündelt, beschleunigt und sichtbar macht. Genau deshalb eignet sich der Versuch so gut für den Physikunterricht: Man sieht nicht nur ein Leuchten, sondern eine komplette Wechselwirkung aus Elektronenbewegung, Gasentladung und Magnetfeld.
Ich trenne den Aufbau gern in drei Ebenen. Innen entsteht der Elektronenstrahl, der Kolben macht ihn sichtbar, und außen bestimmen Netzgerät und Spulen, wohin die Bahn läuft. Diese Ordnung hilft, die Bauteile nicht als Sammlung einzelner Teile zu sehen, sondern als funktionierende Einheit. Die eigentlichen Komponenten im Inneren sind der spannendste Teil, deshalb gehe ich dort als Nächstes ins Detail.
Woraus die Röhre im Inneren besteht

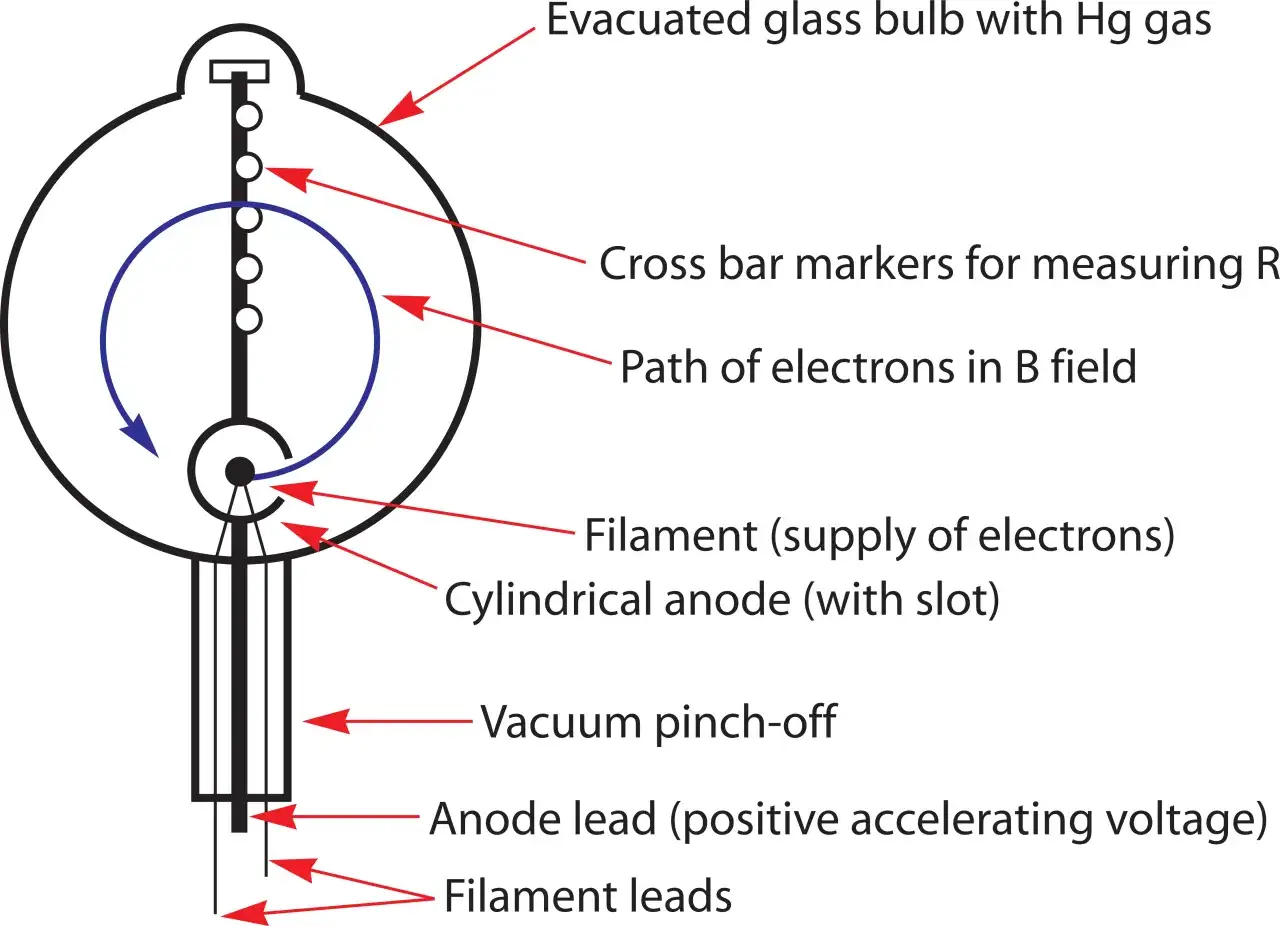

Der Kern des Aufbaus ist die Elektronenkanone. Sie erzeugt nicht einfach „irgendeinen“ Strahl, sondern ein gezielt geformtes Elektronenbündel, das gerade genug Energie hat, um den Effekt im Kolben sichtbar zu machen. Viele Missverständnisse entstehen genau an dieser Stelle, weil die einzelnen Elektroden leicht in einen Topf geworfen werden.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Indirekt beheizte Oxidkathode | Sie wird über eine Heizspannung warm und gibt durch Glühemission Elektronen ab. | Ohne ausreichend Wärme entsteht kaum Elektronenstrom, mit zu viel Wärme wird der Aufbau unnötig belastet. |
| Wehneltzylinder | Die negativ vorgespannten Elektrode bündelt den Elektronenstrom und steuert die Helligkeit. | Er entscheidet maßgeblich, ob der Strahl scharf oder breit erscheint. |
| Lochanode | Sie beschleunigt die Elektronen und lässt sie durch ihre Öffnung austreten. | Ohne diese Öffnung gäbe es keinen gerichteten Strahl. |
| Glaskolben mit Edelgas und niedrigem Druck | Das Gas sorgt dafür, dass die Bahn sichtbar wird, ohne den Strahl zu stark abzubremsen. | Im Schulaufbau liegt der Restdruck oft nur im Bereich von etwa 1 Pa. |
| Messmarken im Kolben | Sie helfen beim Ablesen des Bahnradius. | Ohne sie lässt sich der Versuch nur grob, aber nicht sauber auswerten. |
Mir ist an dieser Stelle wichtig, den Wehneltzylinder nicht als Nebensache zu behandeln. Er ist keine dekorative Zusatzelektrode, sondern der Teil, der aus einem „irgendwie austretenden“ Elektronenstrom einen brauchbaren, engen Faden macht. Im nächsten Schritt kommt dann der äußere Aufbau ins Spiel, denn ohne die passende Versorgung bleibt die Röhre stumm.
Welche Geräte außen dazugehören
Der Versuchsaufbau steht und fällt mit der äußeren Versorgung. Die Röhre allein erzeugt noch kein brauchbares Bild; erst die richtige Kombination aus Spannung, Strom und Magnetfeld macht den Strahl stabil und messbar. Genau hier trennt sich ein sauber aufgebautes Experiment von einem unruhigen Versuch, bei dem man nur raten kann.
- Hochspannungsnetzgerät: Es liefert die Heizspannung für die Kathode und die Beschleunigungsspannung für die Elektronen. In typischen Schulaufbauten liegen die Werte etwa bei 6 bis 8 V für die Heizung und 200 bis 300 V für die Anode.
- Wehnelt-Spannung: Sie liegt gegenüber der Kathode negativ an und wird fein eingestellt, damit der Strahl eng bleibt.
- Helmholtzspulen: Sie erzeugen ein möglichst homogenes Magnetfeld, damit sich die Bahn nicht verzerrt.
- Mess- und Anschlusskabel: Sie klingen banal, sind aber entscheidend, weil schon schlechte Kontakte den Strahl unruhig machen können.
- Skala oder Maßmarken: Ohne sie kann man den Radius nicht sinnvoll vergleichen.
In der Praxis ist das der Teil, den viele Lernende unterschätzen. Ein gutes Ergebnis hängt nicht nur von der Röhre selbst ab, sondern auch davon, ob die Spannungsquellen sauber eingestellt sind und ob das Magnetfeld wirklich symmetrisch anliegt. Wie daraus dann der sichtbare Faden entsteht, zeigt der nächste Abschnitt.
Wie der sichtbare Elektronenfaden entsteht
Der leuchtende Strahl ist kein Zufallsprodukt, sondern die Folge mehrerer sauber aufeinander abgestimmter Schritte:
- Die Heizkathode wird warm und setzt durch Glühemission Elektronen frei.
- Der Wehneltzylinder bündelt diesen Elektronenstrom und wirkt wie eine Steuerelektrode.
- Die Lochanode beschleunigt die Elektronen und lässt sie durch ihre Öffnung austreten.
- Im dünnen Gas stoßen die Elektronen mit Atomen zusammen, die daraufhin Licht abgeben.
- Das Magnetfeld der Helmholtzspulen lenkt den Strahl über die Lorentzkraft auf eine Kreisbahn.
Entscheidend ist dabei, dass man nicht die Elektronen selbst sieht, sondern das Leuchten der angeregten Gasatome. Ohne dieses Gas wäre die Bahn viel schwerer zu verfolgen. Der niedrige Druck hat deshalb eine doppelte Funktion: Er bremst den Strahl nicht unnötig aus und sorgt gleichzeitig dafür, dass genug Stöße stattfinden, um den Weg sichtbar zu machen. Genau an dieser Stelle treten im Alltag die meisten Einstellfehler auf.
Welche Fehler den Aufbau sofort sichtbar stören
Wenn der Strahl nicht sauber erscheint, liegt das fast nie an einem einzelnen, mystischen Defekt. Meist ist einer der drei Bereiche falsch eingestellt: Heizung, Fokussierung oder Magnetfeld. Ich gehe deshalb immer zuerst nach dem sichtbaren Fehlerbild vor, nicht nach der vermuteten Ursache.
| Beobachtung | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Kein Strahl sichtbar | Heizspannung zu niedrig oder Anodenspannung fehlt | Heizung langsam erhöhen und Versorgung kontrollieren |
| Strahl ist breit und unscharf | Wehneltzylinder falsch eingestellt | Negative Vorspannung fein nachregeln |
| Strahl trifft die Kolbenwand statt einen Kreis zu bilden | Magnetfeld zu schwach, zu stark oder verpolt | Spulenstrom und Polung prüfen |
| Leuchten ist kaum erkennbar | Gasdruck oder Umgebungslicht ungünstig | Verdunkeln und den Aufbau nicht überlasten |
| Strahl wirkt unruhig oder bricht ab | Kontaktproblem oder instabile Spannungsversorgung | Verkabelung und Messwerte kontrollieren |
Die Erfahrung zeigt: Ein unklarer Strahl bedeutet meist keine komplizierte Physik, sondern eine kleine Unsauberkeit im Aufbau. Gerade deshalb ist das Experiment didaktisch so wertvoll, denn es zwingt dazu, systematisch zu beobachten und einzustellen. Was man daraus physikalisch gewinnt, geht weit über einen hübschen Lichtbogen hinaus.
Was man mit dem Aufbau wirklich messen kann
Das Fadenstrahlrohr ist nicht nur Anschauung, sondern ein echtes Messinstrument. Aus Beschleunigungsspannung, Magnetfeldstärke und Bahnradius lässt sich die spezifische Ladung des Elektrons bestimmen. Genau deshalb lohnt sich jeder saubere Handgriff beim Aufbau: Jeder Fehler in Spannung, Strom oder Ablesung schlägt direkt auf das Ergebnis durch.
Je höher die Beschleunigungsspannung, desto schneller fliegen die Elektronen. Je stärker das Magnetfeld, desto stärker werden sie auf ihre Kreisbahn gezwungen. Diese beiden Zusammenhänge lassen sich im Versuch sehr anschaulich sehen und später auch rechnerisch auswerten. Ich finde das besonders stark, weil aus einer sichtbar leuchtenden Linie eine präzise physikalische Aussage wird. Damit bleibt nur noch die Frage, was man sich als Kern des Aufbaus merken sollte.
Woran man den Aufbau sofort erkennt, wenn man ihn verstanden hat
Wenn ich den Aufbau auf einen kurzen Merksatz reduziere, dann auf diesen: Innen entsteht der Strahl, im Gas wird er sichtbar, außen wird er gelenkt. Mehr braucht man für das Grundverständnis nicht, aber genau diese drei Ebenen müssen sauber zusammenspielen.
- Ohne Heizung kein Elektronenstrom.
- Ohne Fokussierung kein scharfer Faden.
- Ohne Magnetfeld keine Kreisbahn.
Wer diese drei Punkte im Kopf behält, kann den Fadenstrahlrohr-Aufbau nicht nur beschreiben, sondern auch erklären. Und genau das ist am Ende der Unterschied zwischen einem auswendig gelernten Versuch und einem wirklich verstandenen Experiment.
