Beim Messen elektrischer Spannung geht es nicht nur um eine Zahl auf dem Display, sondern darum, ob ein Netzteil sauber arbeitet, eine Batterie noch Reserven hat oder an einer Leitung überhaupt noch etwas ankommt. Wer elektrische Spannung messen will, braucht dafür das richtige Messgerät, den passenden Messbereich und ein sauberes Verständnis von Gleich- und Wechselspannung. Genau darum geht es hier: praxisnah, mit den typischen Fehlern und mit Blick auf sichere Messungen im Alltag.
Das Wichtigste zur Spannungsmessung auf einen Blick
- Spannung ist immer eine Differenz zwischen zwei Punkten, deshalb messe ich sie parallel zur Quelle oder zum Bauteil.
- Für Gleichspannung nutze ich den DC-Modus, für Netz- und Gerätespannungen den AC-Modus.
- Die schwarze Messleitung gehört in `COM`, die rote in die Spannungsbuchse, nicht in die Strombuchse.
- Bei Arbeiten an der Hausinstallation zählt die Sicherheitskategorie des Messgeräts mindestens so stark wie die Anzeige.
- Wechselspannung wird meist als Effektivwert angezeigt; bei verzerrten Signalen ist True RMS oft die bessere Wahl.
- Wer nur schnell prüfen will, ob anliegt, ist mit einem zweipoligen Spannungsprüfer oft besser beraten als mit einem Multimeter.
Was das Multimeter tatsächlich erfasst
Elektrische Spannung ist keine Eigenschaft eines einzelnen Punkts, sondern immer die Potentialdifferenz zwischen zwei Punkten. Genau deshalb lege ich die Messspitzen parallel an die Quelle oder an den Bauteilanschluss. Das Multimeter soll beobachten, nicht eingreifen: Ein gutes Digitalmultimeter belastet die Schaltung nur sehr wenig, weil sein Eingangswiderstand meist im Bereich von 10 MΩ liegt.
Das ist der Kernunterschied zu anderen Messgrößen. Spannung wird parallel erfasst, Strom in Reihe und Widerstand nur an spannungsfreien Schaltungen. Wer diese Logik einmal verinnerlicht hat, vermeidet bereits den größten Teil der typischen Fehlmessungen.
| Messgröße | Wie ich anschließe | Typischer Fehler |
|---|---|---|
| Spannung | Parallel an zwei Punkte | In Reihe anschließen |
| Strom | In den Stromkreis eingeschleift | Parallel messen |
| Widerstand | Nur an spannungsfreien Bauteilen | An einer aktiven Schaltung prüfen |
Genau an dieser Stelle kippen viele Einsteiger in die falsche Denkrichtung: Sie erwarten, dass das Gerät „irgendwo“ misst. Tatsächlich misst es immer nur die Spannung zwischen zwei Kontakten. Daraus folgt direkt, welches Gerät und welche Sicherheitsklasse ich als Nächstes auswähle.
Welches Messgerät ich für sichere Messungen wähle
Für die meisten Aufgaben reicht ein ordentliches Digitalmultimeter mit klar getrennten Bereichen für Gleich- und Wechselspannung, intakten Messleitungen und gut lesbarer Anzeige. Ich achte zuerst auf die Sicherheitskategorie, erst danach auf Komfortfunktionen wie automatische Bereichswahl, Hintergrundbeleuchtung oder Hold-Taste. Gerade bei Netzspannungen ist nicht die maximale Volt-Zahl das wichtigste Kriterium, sondern die Frage, für welche Messumgebung das Gerät ausgelegt ist.
| CAT-Kategorie | Typischer Einsatz | Praxisurteil |
|---|---|---|
| CAT I | Interne Elektronik, Kleinspannungen, Laborschaltungen | Für einfache Elektronik sinnvoll, nicht für die Hausinstallation |
| CAT II | Geräte, Steckdosen und verbrauchernahe Messpunkte | Für viele Haushaltsmessungen die untere sinnvolle Stufe |
| CAT III | Verteilungen, fest installierte Leitungen, Unterverteilungen | Meine bevorzugte Wahl, wenn es ernst wird |
| CAT IV | Einspeisung, Hausanschluss, Messungen nahe der Quelle | Für besonders robuste Geräte und anspruchsvolle Einsatzorte |
Zusätzlich prüfe ich immer die Messleitungen. Risse in der Isolierung, lose Spitzen oder billige Ersatzkabel sind kein Detail, sondern ein Sicherheitsproblem. Bei Arbeiten an Netzspannung ist ein Messgerät mit sauberer Isolierung und passender Kategorie Pflicht, nicht Kür. Wer nur Batterien oder kleine Elektronik misst, braucht zwar nicht die höchste Kategorie, aber auch dort sollte das Gerät sauber verarbeitet sein.

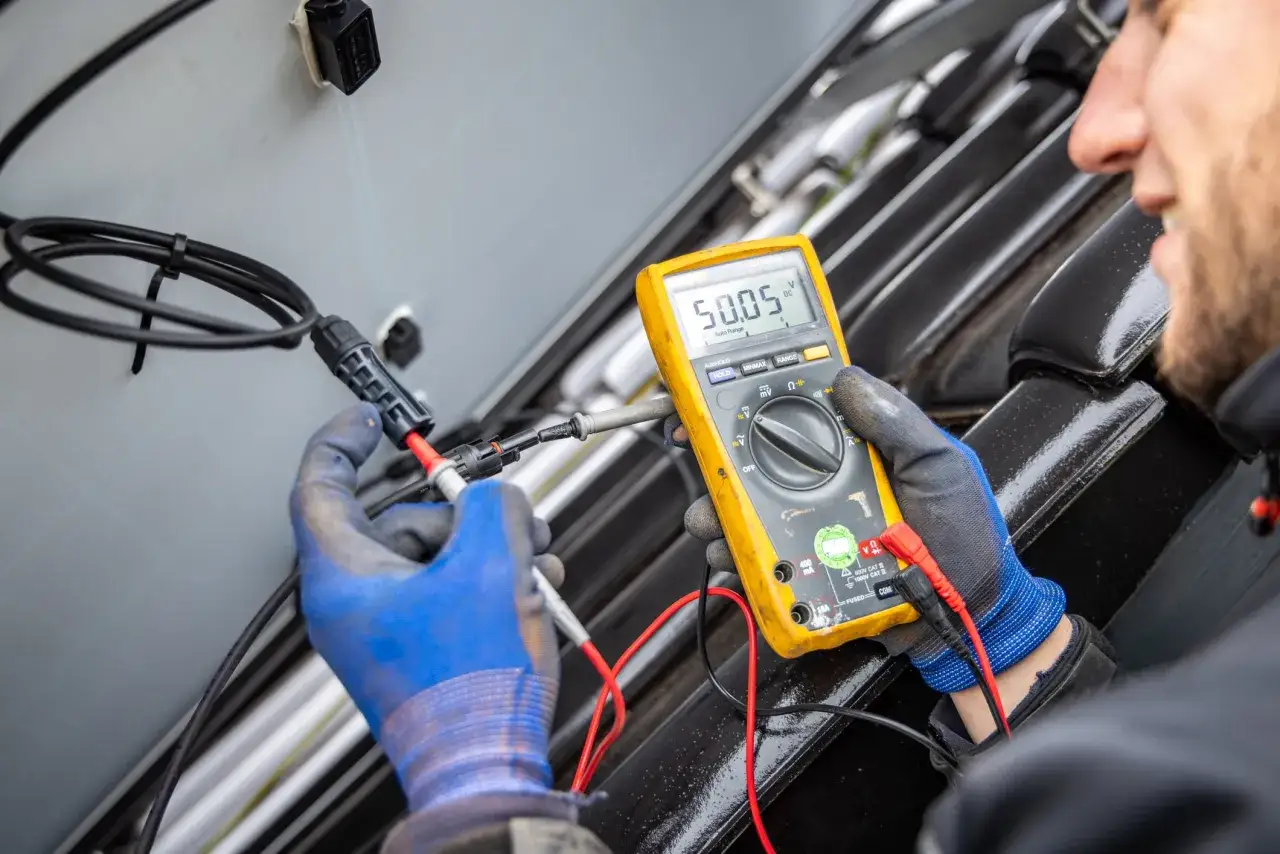

So messe ich Gleichspannung an Batterie, Netzteil und Platine
Bei Gleichspannung ist die Reihenfolge wichtig, aber nicht kompliziert. Ich beginne immer mit der Buchse, dann mit dem Messmodus und erst dann mit den Prüfspitzen. So bleibt das Gerät eindeutig konfiguriert, bevor ich überhaupt an die Quelle gehe.
- Schwarze Messleitung in `COM`, rote Messleitung in die Spannungsbuchse stecken.
- Den Modus für Gleichspannung wählen, meist `V⎓` oder `DC V`.
- Den Messbereich passend oder etwas höher als erwartet einstellen.
- Prüfspitzen parallel an Plus und Minus halten.
- Den Wert ablesen und auf das Vorzeichen achten.
- Wenn die reale Belastung wichtig ist, zusätzlich unter Last messen.
Ein paar typische Referenzwerte helfen bei der Einordnung. Eine frische AA-Zelle liegt im Leerlauf oft leicht über 1,5 V, ein USB-Netzteil typischerweise bei rund 5 V und eine ruhende Autobatterie meist zwischen 12,4 und 12,8 V. Diese Zahlen sind keine absolute Wahrheit, aber ein guter Rahmen, um grobe Fehler sofort zu erkennen. Sobald der Wert unter Last deutlich einbricht, ist die Leerlaufspannung allein nicht mehr aussagekräftig.
| Beispiel | Typischer Wert im Leerlauf | Worauf ich achte |
|---|---|---|
| AA-Zelle | etwas über 1,5 V bei frischer Batterie | Bricht der Wert unter Last schnell ein, ist die Zelle schwach |
| USB-Netzteil | etwa 5 V | Deutliche Abweichungen sprechen für ein schwaches oder defektes Netzteil |
| Autobatterie | ca. 12,4 bis 12,8 V im Ruhezustand | Deutlich niedrigere Werte sollte man nicht ignorieren |
Gerade bei Gleichspannung ist die Polarität nicht nur ein technisches Detail, sondern oft ein Diagnosewerkzeug. Zeigt das Multimeter ein Minuszeichen, sind die Spitzen vertauscht oder die Schaltung ist anders gepolt als erwartet. Das ist meistens kein Drama, aber ein nützlicher Hinweis darauf, dass ich den Aufbau noch einmal prüfe, bevor ich weiter analysiere.
Wechselspannung an Steckdosen und Geräten richtig einordnen
Bei Wechselspannung stelle ich auf den AC-Modus um, meist `V~`. Für die Netzspannung in Deutschland bedeutet das: 230 V sind ein Effektivwert, nicht der Spitzenwert der Wellenform. Bei sinusförmigem Verlauf liegt der Scheitelwert ungefähr bei 325 V. Deshalb wirkt ein sauberer Messwert von 230 V kleiner, als die Spannung im Verlauf tatsächlich ausschlägt.
Bei reinem Wechselstrom ist die Polung der Messspitzen praktisch egal. Wenn das Messgerät ein negatives Vorzeichen zeigt, sind die Spitzen entweder vertauscht oder es liegt ein Gleichanteil im Signal. Für normale Netzspannung ist das selten ein Problem, bei Mischsignalen, Geräten mit Elektronik oder verzerrten Verläufen aber durchaus relevant.
| Situation | Passender Modus | Warum das wichtig ist |
|---|---|---|
| Steckdose | `V~` | Die Netzspannung ist Wechselspannung mit Effektivwert |
| USB-Netzteil oder Akku-Pack | `V⎓` | Der Ausgang ist Gleichspannung |
| Dimmer, Inverter, Schaltnetzteil | True RMS sinnvoll | Die Kurve ist oft nicht sauber sinusförmig |
Hier entscheidet oft die Signalform über die Messqualität. Ein normales Multimeter kommt mit einfacher Netzspannung meist gut zurecht. Bei Frequenzumrichtern, Dimmern oder vielen Schaltnetzteilen ist ein True-RMS-Gerät die verlässlichere Wahl, weil es den Effektivwert auch bei verzerrten Wellenformen korrekt abbildet. Genau deshalb vertraue ich bei technischen Geräten nie blind auf eine einzige Zahl, sondern denke immer an die Art des Signals mit.
Die Fehler, die Messwerte am häufigsten verfälschen
Die meisten Probleme entstehen nicht am Messobjekt, sondern am Aufbau. Wenn ein Messwert nicht passt, prüfe ich zuerst mein Setup und erst danach die Schaltung. Das spart Zeit und verhindert, dass ich einem scheinbar „kaputten“ Bauteil unnötig misstraue.
- Falsche Buchse - Die rote Leitung steckt aus Versehen im Strommessanschluss. Das ist einer der häufigsten und gefährlichsten Fehler.
- Falscher Modus - DC statt AC oder umgekehrt führt zu sinnlosen Anzeigen oder Nullwerten.
- Messung in Reihe - Spannung gehört parallel erfasst, nicht in den Strompfad.
- Schlechter Kontakt - Oxidierte Klemmen, wackelige Spitzen oder dünne Adapter verfälschen den Wert deutlich.
- Nur Leerlauf betrachten - Ein Netzteil kann im Leerlauf gut aussehen und unter Last trotzdem einbrechen.
- Zu kleiner Messbereich - Das Display übersteuert oder liefert eine unruhige Anzeige, obwohl die Quelle in Ordnung ist.
Besonders wichtig ist der Unterschied zwischen Leerlauf und Last. Eine Batterie oder ein Netzteil kann im Leerlauf noch akzeptabel wirken, obwohl die Spannung unter Belastung zu stark fällt. Wenn ich wirklich wissen will, ob eine Quelle stabil arbeitet, messe ich deshalb nicht nur einmal, sondern auch im realen Betrieb. Genau dann trennt sich ein brauchbarer Wert von einer schönen, aber irreführenden Anzeige.
Wann ein Multimeter reicht und wann ich anders messe
Ein Multimeter ist das vielseitigste Werkzeug für die Spannungsprüfung, aber nicht immer das beste für jede Situation. Wenn ich nur schnell wissen will, ob an einer Leitung Spannung anliegt, nutze ich bei Netzspannungen oft lieber einen zweipoligen Spannungsprüfer. Für Signalverläufe, Störungen oder kurze Einbrüche ist wiederum ein Oszilloskop deutlich besser geeignet, weil es nicht nur einen Zahlenwert, sondern die Form des Signals zeigt.
| Werkzeug | Stärke | Grenze | Wann ich es nehme |
|---|---|---|---|
| Digitalmultimeter | Vielseitig, präzise, leicht ablesbar | Zeigt nur einen Momentwert | Batterien, Netzteile, Grunddiagnose, einfache Installationen |
| Zweipoliger Spannungsprüfer | Robust, schnell, direkt an der Installation | Wenig Detailinformation | Schnelle Prüfung an Steckdosen und festen Installationen |
| Oszilloskop | Zeigt Verlauf, Störungen und Spitzen | Teurer und aufwendiger | Elektronik, Schaltnetzteile, Signalanalyse |
Berührungslose Spannungsprüfer sind als Vorprüfung praktisch, aber ich würde mich nie allein auf sie verlassen. Sie sagen oft nur, dass irgendwo ein Feld vorhanden ist, nicht wie hoch der Wert ist und schon gar nicht, ob die Leitung wirklich sauber versorgt wird. Für eine belastbare Aussage brauche ich immer ein echtes Messgerät mit klar definierter Messung.
Worauf ich im Alltag zuerst schaue, bevor ich einem Wert vertraue
- Stimmen Modus und Messbereich zur Quelle?
- Sitzen `COM` und Spannungsbuchse korrekt?
- Passt der Wert grob zur erwarteten Quelle, etwa 1,5 V, 5 V oder 230 V~?
- Bleibt der Wert unter Last stabil oder bricht er ein?
- Ist das Messkabel intakt und der Kontakt sauber?
Wenn diese fünf Punkte stimmen, ist die Anzeige meistens brauchbar. Wenn nicht, suche ich zuerst den Fehler im Setup und nicht in der Schaltung. Genau so wird aus einer schnellen Prüfung eine verlässliche Spannungsbewertung, ohne dass ich mich von einer hübschen Zahl auf dem Display täuschen lasse.
