Die wichtigsten Punkte auf einen Blick
- B beschreibt die Stärke und Wirkung eines Magnetfeldes an einem bestimmten Ort.
- Gemessen wird in Tesla, in der Praxis oft auch in mT, µT oder nT.
- Im Vakuum gilt näherungsweise B = μ0 · H; in Materialien entscheidet die Permeabilität über die Verstärkung.
- Hallsonden, Fluxgate-Sensoren und Messspulen eignen sich für unterschiedliche Feldstärken und Zeitverläufe.
- Reale Größenordnungen helfen bei der Einordnung: Erdmagnetfeld rund 50 µT, Hochspannungsleitungen deutlich darunter, MRT-Systeme im Tesla-Bereich.
Was die magnetische Flussdichte physikalisch beschreibt
Ich trenne bei Magnetfeldern gern drei Dinge: die Ursache, die messbare Wirkung und das Material, durch das das Feld läuft. Genau an dieser Stelle liegt der Nutzen von B: Die Größe beschreibt nicht einfach „Magnetismus“, sondern die lokale Feldwirkung an einem bestimmten Punkt. Deshalb ist sie eine vektorielle Größe, also nicht nur ein Betrag, sondern auch eine Richtung.
Praktisch lässt sich das mit der Kraft auf einen stromdurchflossenen Leiter zeigen. Für einen Leiter der Länge l, der senkrecht zum Feld steht, gilt vereinfacht B = F / (I · l). Allgemein spielt der Winkel eine Rolle: Die Kraft wird kleiner, wenn Leiter und Feld nicht rechtwinklig zueinander stehen. Für bewegte Ladungen lautet derselbe Grundgedanke F = q · v · B · sin α.
Damit wird auch klar, warum Feldlinien allein noch keine vollständige Beschreibung sind. Feldlinien sind eine anschauliche Darstellung, aber sie sagen nicht automatisch, wie groß die Wirkung an einem Punkt wirklich ist. Der Betrag von B macht diese Wirkung messbar. Und genau deshalb ist die nächste Frage so wichtig: Warum sieht derselbe Strom in Luft, Eisen oder Ferrit so unterschiedlich aus?
Warum Material den Unterschied macht
Der Wert von B hängt nicht nur von der Stromstärke oder vom Magneten ab, sondern auch vom Medium. Für lineare Materialien gilt näherungsweise B = μ0 · μr · H. Im Vakuum und näherungsweise auch in Luft ist μr fast 1, deshalb ist die Rechnung dort relativ einfach. In ferromagnetischen Stoffen kann der Faktor dagegen sehr groß werden, weshalb Kerne aus Eisen, Ferrit oder Speziallegierungen Magnetfelder stark bündeln können.
| Situation | Was mit B passiert | Was das in der Praxis bedeutet |
|---|---|---|
| Vakuum oder Luft | B ist nahezu direkt proportional zu H | Gute Näherung für viele Schul- und Grundversuche |
| Ferromagnetischer Kern | B steigt deutlich stärker an | Spulen, Transformatoren und Motoren werden effizienter |
| Sättigungsbereich | Zusätzliche Erregung bringt nur noch wenig Zuwachs | Ab hier steigen Verluste und Unsicherheiten schneller an |

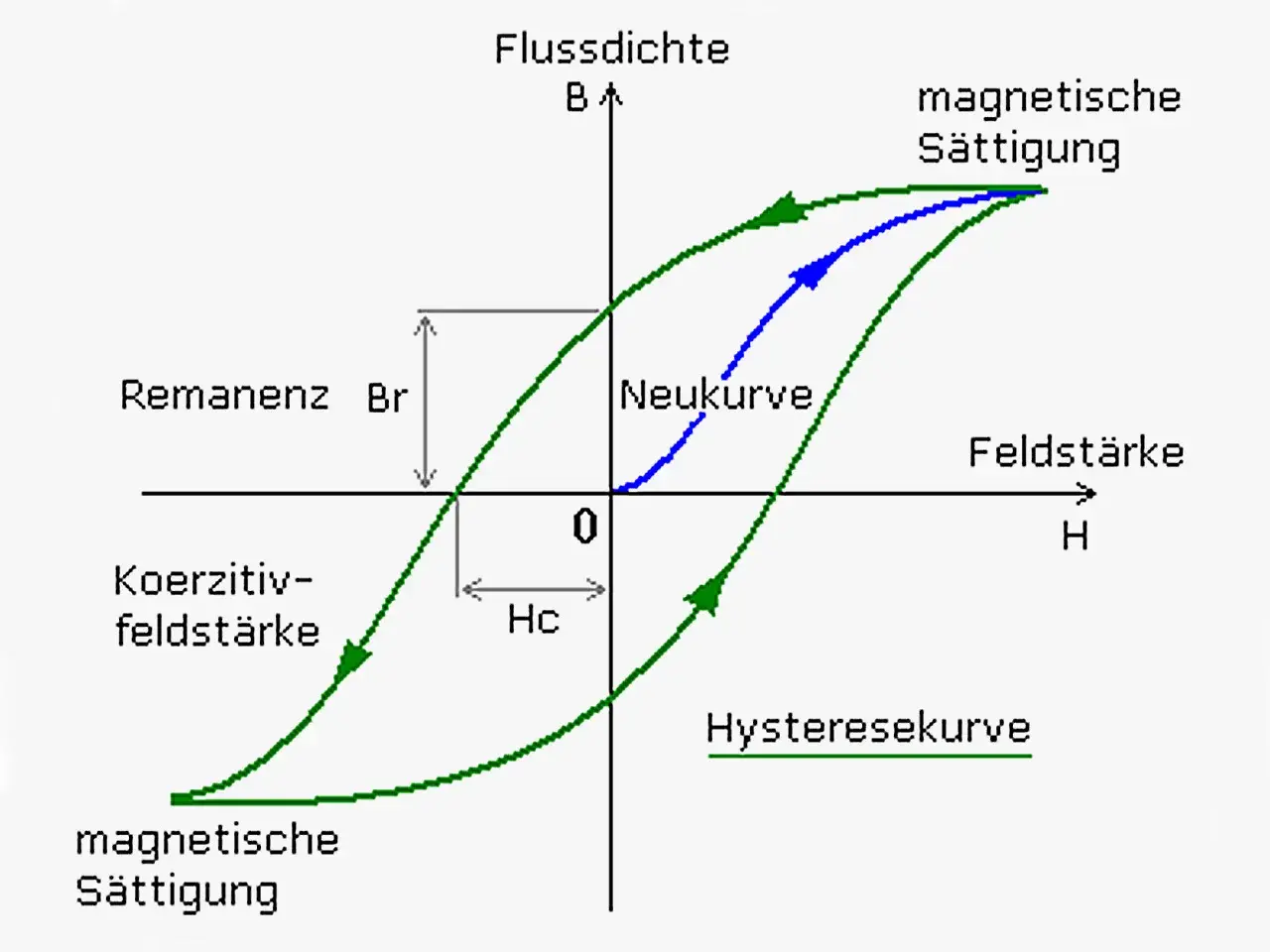

Gerade die Sättigung ist ein Punkt, den viele am Anfang unterschätzen. Ein Kern verstärkt das Feld nicht beliebig weiter, nur weil man den Strom erhöht. Irgendwann ist das Material „voll ausgelastet“, und dann wird aus dem linearen Zusammenhang ein deutlich unruhigerer Bereich. Wer das ignoriert, überschätzt schnell die Wirkung einer Spule oder eines Magnetkreises. Als Nächstes lohnt sich deshalb der Blick darauf, wie man solche Felder überhaupt misst.
Wie man das Feld in der Praxis misst
Die Messmethode hängt davon ab, ob man ein statisches, langsam wechselndes oder schnell wechselndes Feld betrachtet. Für viele Alltags- und Laboranwendungen ist die Hallsonde der Standard: kompakt, robust und direkt auf den Betrag von B ausgelegt. Für sehr kleine Gleichfelder, etwa das Erdmagnetfeld, werden häufig Fluxgate-Sensoren eingesetzt. Für zeitlich veränderliche Felder sind Messspulen sinnvoll, weil sie die Änderung des Flusses besonders gut erfassen.
| Methode | Stärken | Grenzen |
|---|---|---|
| Hallsonde | Direkte Messung, breit einsetzbar, praxisnah | Offset, Temperaturdrift und Ausrichtung beachten |
| Fluxgate-Sensor | Sehr empfindlich bei schwachen Gleichfeldern | Aufwendiger, nicht die erste Wahl für starke Felder |
| Messspule | Ideal für veränderliche Felder | Für konstante Felder ungeeignet |
Wo die Größe in Technik und Forschung wirklich zählt
In der Technik ist B kein abstrakter Schulwert, sondern eine zentrale Planungsgröße. In Elektromotoren bestimmt das Magnetfeld gemeinsam mit dem Strom die Kraft und damit das Drehmoment. In Generatoren und Transformatoren geht es darum, veränderliche Felder kontrolliert zu nutzen, damit Spannung induziert wird. In Induktionskochfeldern und bei kontaktloser Energieübertragung ist genau diese Kopplung zwischen Feld und Leiterschleife der eigentliche Wirkmechanismus.
- Motoren und Generatoren: Das Feld sorgt für Kraftwirkung und Energieumwandlung.
- Transformatoren: Ein wechselndes Feld überträgt Energie zwischen Spulen.
- Induktion und Laden: Zeitliche Änderungen von B erzeugen Ströme im Zielsystem.
- MRT und Laborphysik: Hohe, möglichst homogene Felder sind hier entscheidend.
- Geomagnetik und Navigation: Schon kleine Änderungen im nT-Bereich können relevant sein.
Besonders spannend finde ich die Unterscheidung zwischen „stark“ und „brauchbar“. Ein sehr hohes Feld ist nicht automatisch besser. Für die Bildgebung braucht man etwa nicht nur einen großen Betrag, sondern auch eine sehr gute Homogenität. Für Sensorik wiederum kann ein schwächeres, aber stabileres Feld die bessere Wahl sein. Sobald man diese Logik versteht, verschwinden viele Missverständnisse rund um Magnetfelder fast von selbst. Trotzdem gibt es ein paar typische Fehler, die ich immer wieder sehe.
Welche Fehler bei der Einordnung am häufigsten auftreten
Der häufigste Fehler ist die Verwechslung von B und H. Die beiden Größen hängen zusammen, sind aber nicht dasselbe. H beschreibt die magnetische Erregung, B die resultierende Feldwirkung. Wer beide Begriffe gleichsetzt, kommt bei Kernen, Spulen und Materialvergleichen schnell zu falschen Schlussfolgerungen.
- Einheit ohne Bezug: Ein Wert in Tesla sagt wenig, wenn Abstand, Geometrie und Material fehlen.
- Material ignorieren: Dieselbe Spule liefert in Luft ein anderes Ergebnis als mit Eisenkern.
- Spitzenwert mit Mittelwert verwechseln: Gerade bei wechselnden Feldern ist das ein klassischer Denkfehler.
- Sättigung übersehen: Mehr Strom erzeugt nicht endlos mehr Feld.
- Homogenität unterschätzen: Ein Feld kann lokal stark sein und trotzdem für eine Anwendung ungeeignet bleiben.
Ich würde Messwerte deshalb nie isoliert lesen. Erst wenn ich weiß, wo gemessen wurde, in welchem Medium, mit welcher Orientierung und bei welchem Zeitverlauf, wird aus einer bloßen Zahl ein belastbarer physikalischer Befund. Genau diese Sorgfalt spart in der Praxis Zeit, Material und Fehlinterpretationen.
Was bei der Einordnung eines Magnetfelds am Ende zählt
Wenn ich einen Magnetwert schnell und sauber bewerten will, frage ich immer zuerst nach drei Punkten: Betrag, Richtung und Randbedingungen. Dazu gehören Abstand, Material, Homogenität und die Frage, ob das Feld statisch oder zeitlich veränderlich ist. Ohne diese Angaben bleibt selbst ein sauber gemessener Tesla-Wert nur halb so nützlich.
Für den Alltag reicht oft schon eine einfache Merkhilfe: Tesla für starke technische Felder, µT für Erdmagnetfeld und viele Umgebungsfelder, nT für sehr feine geomagnetische Messungen. Wer diese Größenordnung mit Material und Messmethode zusammendenkt, versteht Magnetfelder nicht nur theoretisch, sondern auch praktisch. Genau darin liegt der eigentliche Nutzen dieser Größe in Physik und Technik.
