Das Energieniveauschema des Wasserstoffatoms zeigt in einer einzigen Grafik, warum Elektronen im Atom nicht beliebige Energien annehmen können, wie Spektrallinien entstehen und weshalb der sichtbare Bereich nur einen Ausschnitt des gesamten Systems darstellt. Wer das Diagramm sauber liest, versteht zugleich Ionisation, Emission, Absorption und die Grundidee der Quantenphysik. Genau darum geht es hier: um die Struktur der Niveaus, die typischen Übergänge und die Stellen, an denen das vereinfachte Bild an seine Grenzen stößt.
Die wichtigsten Zusammenhänge im Wasserstoffschema auf einen Blick
- Wasserstoff besitzt nur diskrete Energieniveaus; der Grundzustand liegt bei n = 1.
- Die Energie folgt näherungsweise der Beziehung En = -13,6 eV / n².
- Ein Übergang nach unten erzeugt ein Photon, ein Übergang nach oben braucht Energiezufuhr.
- Die Balmer-Serie liegt im Sichtbaren, die Lyman-Serie im Ultravioletten, die Paschen-Serie im Infrarot.
- Mit wachsendem n rücken die Niveaus enger zusammen, bis die Ionisationsgrenze bei 0 eV erreicht ist.
- Das Schema ist vereinfacht, aber für Schule, Studium und Spektroskopie extrem nützlich.
Wie das Energieniveauschema des Wasserstoffatoms aufgebaut ist
Ich lese solche Diagramme am liebsten von unten nach oben, weil der Grundzustand die ganze Struktur ordnet. Unten steht n = 1 als tiefster gebundener Zustand, darüber folgen die angeregten Zustände n = 2, 3, 4 und so weiter. Die Energien werden dabei negativ angegeben, nicht weil sie „falsch“ wären, sondern weil man die Nullenergie als Zustand eines freien Elektrons in unendlicher Entfernung vom Proton definiert.
Für Wasserstoff gilt näherungsweise:
En = -13,6 eV / n²
Das ist der zentrale Merksatz. Er sagt sofort, dass der erste Zustand mit -13,6 eV am stärksten gebunden ist, der zweite mit -3,40 eV schon deutlich lockerer und hohe Niveaus nur noch schwach gebunden sind. Die wichtigsten Werte sieht man am besten in einer kompakten Tabelle:
| Hauptquantenzahl n | Energie | Bedeutung |
|---|---|---|
| 1 | -13,6 eV | Grundzustand, am stärksten gebunden |
| 2 | -3,40 eV | erste angeregte Stufe |
| 3 | -1,51 eV | weiter angeregte Stufe |
| 4 | -0,85 eV | schwach gebunden |
| ∞ | 0 eV | Ionisationsgrenze, Elektron frei |
Wichtig ist dabei nicht nur der Zahlenwert, sondern die Logik dahinter: Je größer n, desto weniger Energie hält das Elektron noch am Kern fest. Genau an diesem Punkt setzt das Verständnis für Spektrallinien an, denn jedes sichtbare oder unsichtbare Photon entsteht aus einem Sprung zwischen zwei dieser Stufen.
So liest man Übergänge im Diagramm richtig
Ein Pfeil nach unten bedeutet: Das Elektron verliert Energie, und diese Energie verlässt das Atom als Photon. Ein Pfeil nach oben bedeutet: Das Atom nimmt Energie auf, etwa durch Licht oder durch Zusammenstöße, und das Elektron springt auf ein höheres Niveau. Ich prüfe bei solchen Aufgaben immer zuerst die Richtung des Übergangs, weil daraus sofort klar wird, ob wir über Emission oder Absorption sprechen.
Die Energiedifferenz lautet:
ΔE = Ehoch - Etief
und für das Licht gilt dann ΔE = hν = hc/λ. Praktisch heißt das: Aus der Energiedifferenz bekommt man die Wellenlänge des Photons. Ein klassisches Beispiel ist der Übergang n = 3 nach n = 2. Die Energien liegen bei -1,51 eV und -3,40 eV, also beträgt die frei werdende Energie rund 1,89 eV. Daraus folgt eine Wellenlänge von etwa 656,3 nm - die bekannte rote Hα-Linie.
Genau solche Beispiele machen das Diagramm anschaulich. Der Sprung n = 2 nach n = 1 ist dagegen viel energiereicher, nämlich 10,2 eV, und gehört deshalb nicht mehr zum sichtbaren Bereich, sondern ins Ultraviolett. Wer nur die Pfeilrichtung und die Differenz im Blick behält, versteht schon den größten Teil des Schemas; die Serien benennen wir im nächsten Schritt.

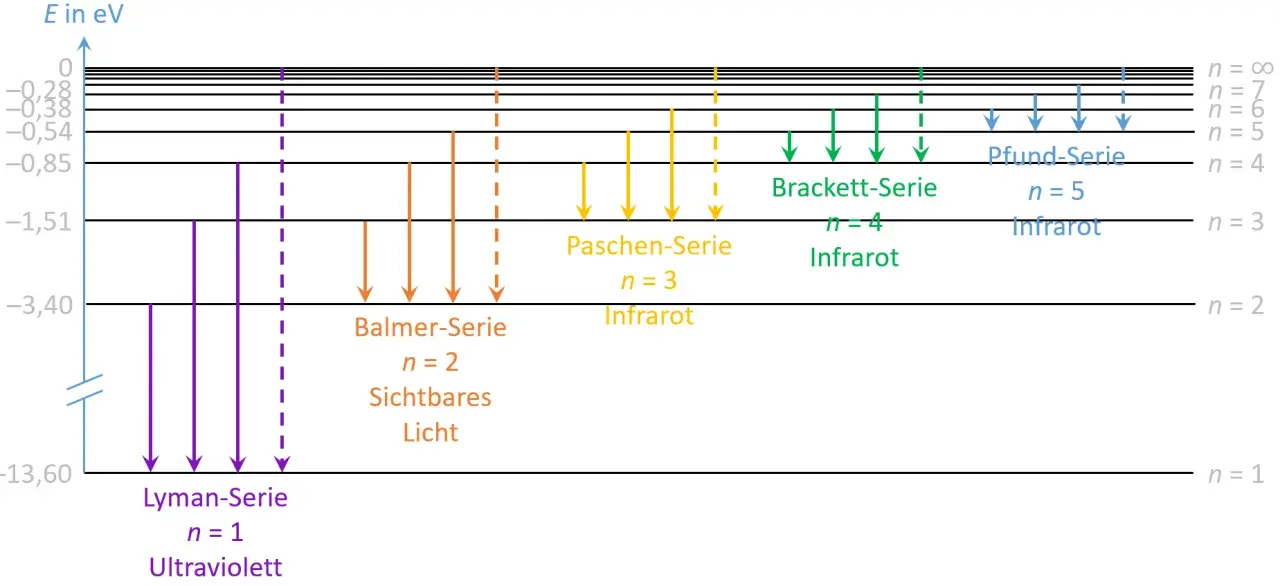

Warum Lyman, Balmer und Paschen so wichtig sind
Die spektroskopische Einteilung ist keine Nebensache, sondern der praktischste Weg, das Wasserstoffspektrum zu ordnen. Alle Übergänge, die auf demselben Endniveau landen, bilden eine Serie. Die Formel dahinter ist die Rydberg-Beziehung:
1/λ = RH (1/n1² - 1/n2²)
mit n2 > n1. Für den Alltag reicht es oft schon, die wichtigsten Serien zu kennen:
| Serie | Endniveau | Spektralbereich | Typische Linie |
|---|---|---|---|
| Lyman | n = 1 | Ultraviolett | Ly-α bei 121,6 nm |
| Balmer | n = 2 | Sichtbar | Hα bei 656,3 nm |
| Paschen | n = 3 | Infrarot | 4 → 3 bei 1875 nm |
| Brackett | n = 4 | Infrarot | 5 → 4 bei 4051 nm |
Der entscheidende Punkt ist nicht die Namenserinnerung, sondern das Muster: Je tiefer das Endniveau, desto energiereicher und meist kürzerwellig ist die Serie. Die Balmer-Serie landet im sichtbaren Bereich, deshalb ist sie im Unterricht und in einfachen Spektren am auffälligsten. Die Lyman-Linien sind zwar physikalisch ebenso wichtig, aber ohne UV-Messung meist nicht direkt zu sehen. Und genau an den Seriengrenzen zeigt sich besonders gut, wie dicht die Niveaus nach oben zusammenrücken.
Warum die Energieniveaus nach oben immer enger zusammenrücken
Das ist einer der elegantesten Punkte im ganzen Schema. Aus der Formel En = -13,6 eV / n² folgt sofort, dass die Abstände zwischen benachbarten Niveaus mit wachsendem n kleiner werden. Zwischen n = 1 und n = 2 liegen noch 10,2 eV, zwischen n = 2 und n = 3 nur noch 1,89 eV, und zwischen n = 3 und n = 4 etwa 0,66 eV. Die Leiter wird also nach oben immer feiner.
Ich halte genau diesen Effekt für den besten visuellen Zugang zum Wasserstoffatom: Die Zustände sind nicht gleichmäßig verteilt, sondern ballen sich an der Ionisationsgrenze. Für große n schrumpfen die Abstände grob wie 1/n³, deshalb liegen die Linien einer Serie nahe der Grenze sehr dicht beieinander. In der Praxis bedeutet das: Hohe Zustände sind leicht störbar, schwächer gebunden und oft experimentell schwerer sauber zu trennen.
Aus demselben Grund ist das Elektron bei hohen Anregungen fast schon auf dem Sprung ins Freie. Wer diese Verdichtung versteht, versteht auch, warum manche Spektren nach oben hin plötzlich „zusammenlaufen“. Genau hier lohnt sich der Blick darauf, was das vereinfachte Modell zeigt und was es bewusst ausspart.
Was das Bohr-Bild erklärt und wo die Quantenphysik weitergeht
Das Bohr-Modell ist für Wasserstoff historisch und didaktisch enorm stark, weil es die Energieniveaus und das Linienspektrum erstaunlich gut trifft. Für eine erste Erklärung reicht das oft völlig aus. In der echten Quantenmechanik ist die Lage aber etwas feiner: Neben der Hauptquantenzahl n spielen auch l, m und der Spin s eine Rolle. Die Energie hängt in Wasserstoff näherungsweise zwar nur von n ab, aber die Zustände selbst sind komplexer, als es die einfache Leiter vermuten lässt.
Außerdem gilt nicht jeder theoretisch denkbare Übergang auch tatsächlich als starke Spektrallinie. Für elektrische Dipolübergänge greifen Auswahlregeln, etwa Δl = ±1 und Δm = 0, ±1; der Spin ändert sich dabei nicht. Deshalb zeigt ein gutes Energieniveauschema meist nur die wichtigsten Übergänge, nicht alle mathematisch formulierbaren. Dazu kommen Feinstruktur, Hyperfeinstruktur und Effekte im Magnetfeld, die im einfachen Diagramm bewusst weggelassen werden.
Für den Unterricht ist diese Vereinfachung sinnvoll, solange man sie als solche erkennt. Wer sie für die ganze Wahrheit hält, stolpert schnell über scheinbare Widersprüche. Damit sind wir bei den typischen Fehlern, die ich in Aufgaben und Erklärungen immer wieder sehe.
Welche Fehler beim Lesen des Schemas am häufigsten passieren
Ich sehe im Umgang mit dem Wasserstoffschema immer wieder dieselben Missverständnisse. Die gute Nachricht: Sie lassen sich mit etwas Disziplin fast alle vermeiden.
- n mit einem klassischen Bahnradius verwechseln: Das Diagramm ordnet Energien, nicht Planetenbahnen. Die Leiter ist eine Modellhilfe, keine Umlaufbahnzeichnung.
- 0 eV falsch deuten: Nullenergie bedeutet nicht „nichts passiert“, sondern: Das Elektron ist nicht mehr gebunden.
- Emission und Absorption vertauschen: Nach unten wird Licht frei, nach oben muss Energie hineingesteckt werden.
- Balmer mit dem gesamten Wasserstoffspektrum gleichsetzen: Sichtbar ist nur ein Teil; viele wichtige Linien liegen im UV oder IR.
- Jeden Übergang für gleich wahrscheinlich halten: Die Auswahlregeln schränken das reale Spektrum deutlich ein.
Wenn man diese fünf Punkte sauber trennt, wird aus einem scheinbar abstrakten Diagramm ein ziemlich präzises Arbeitswerkzeug. Für Rechenaufgaben und Experimentauswertungen ist das oft mehr wert als jede auswendig gelernte Liste.
Wie ich das Schema in Aufgaben schnell und sicher nutze
Für die Praxis genügen mir meist drei Schritte. Erstens bestimme ich den Start- und Endzustand, also zum Beispiel n = 4 nach n = 2. Zweitens hole ich mir die Energien entweder aus der Formel oder direkt aus den Standardwerten. Drittens rechne ich die Differenz in eine Wellenlänge um und ordne die Linie einer Serie zu. Das spart Zeit und verhindert Vorzeichenfehler.
- Start- und Endniveau festlegen: Bei Emission liegt der Startwert über dem Endwert, bei Absorption umgekehrt.
- Energie berechnen: Entweder über die Formel oder über die Tabelle mit den wichtigsten Niveaus.
- Wellenlänge abschätzen: Mit λ ≈ 1240 / ΔE in nm, wenn ΔE in eV gegeben ist.
- Serie zuordnen: Endet der Übergang bei n = 1, 2 oder 3, dann landet er in Lyman, Balmer oder Paschen.
Für schnelle Orientierung merke ich mir drei Referenzwerte: 13,6 eV für die Ionisation aus dem Grundzustand, 10,2 eV für den Sprung von n = 1 nach n = 2 und 1,89 eV für die rote Hα-Linie von n = 3 nach n = 2. Wer diese Zahlen sicher beherrscht, kann das Wasserstoffschema in den meisten Schul- und Grundstudiumsaufgaben sofort einordnen. Genau deshalb bleibt dieses einfache Diagramm auch in der modernen Physik so nützlich: Es ist klein, aber inhaltlich überraschend reich.
