Mach-Zehnder-Interferometer: Wellenlängen präzise messen

Ein Mach-Zehnder-Interferometer ist eines der saubersten Werkzeuge, wenn man kleinste Phasenunterschiede sichtbar machen oder aus einem Interferenzbild eine Wellenlänge ableiten will. Gerade in der Physik ist der Aufbau so beliebt, weil er Messung, Vergleich und Kalibrierung elegant trennt: ein Strahl dient als Referenz, der andere als Messarm. In diesem Artikel zeige ich, wie das Prinzip funktioniert, wie man die Wellenlänge daraus bestimmt, worauf der Aufbau empfindlich reagiert und wann ein anderes Interferometer die klügere Wahl ist.

Wie das Interferometer Wellenlängen in Phasenunterschiede übersetzt

Im Kern arbeitet das Instrument mit einer einfachen Idee: Ein kohärenter Lichtstrahl wird an einem Strahlteiler auf zwei Wege aufgeteilt und an einem zweiten Strahlteiler wieder zusammengeführt. Zwischen den beiden Armen entsteht eine optische Wegdifferenz ΔOPL; daraus folgt ein Phasenunterschied Δφ = 2π · ΔOPL / λ. Ist die Phase so, dass die Wellenberge wieder auf Wellenberge treffen, wird ein Ausgang hell, der andere dunkel; verschiebt sich die Phase, wandern die Fransen.

Das ist für die Physik so nützlich, weil sich aus einer winzigen Änderung der Wellenlänge oder des Brechungsindex sofort eine sichtbare Intensitätsänderung ergibt. Die beiden Ausgänge sind dabei komplementär: Was an einem Port an Intensität dazukommt, fehlt am anderen. Genau das macht die Auswertung elegant, aber nur, wenn der Aufbau wirklich sauber ausgerichtet ist.

Der entscheidende Punkt ist also nicht nur „Licht teilt sich und überlagert sich wieder“, sondern die Tatsache, dass die Wellenlänge direkt in der Phase steckt. Damit ist das Prinzip klar; jetzt kommt es darauf an, den Aufbau so stabil zu machen, dass diese Phase auch wirklich messbar bleibt.

Aufbau und Justage in der Praxis

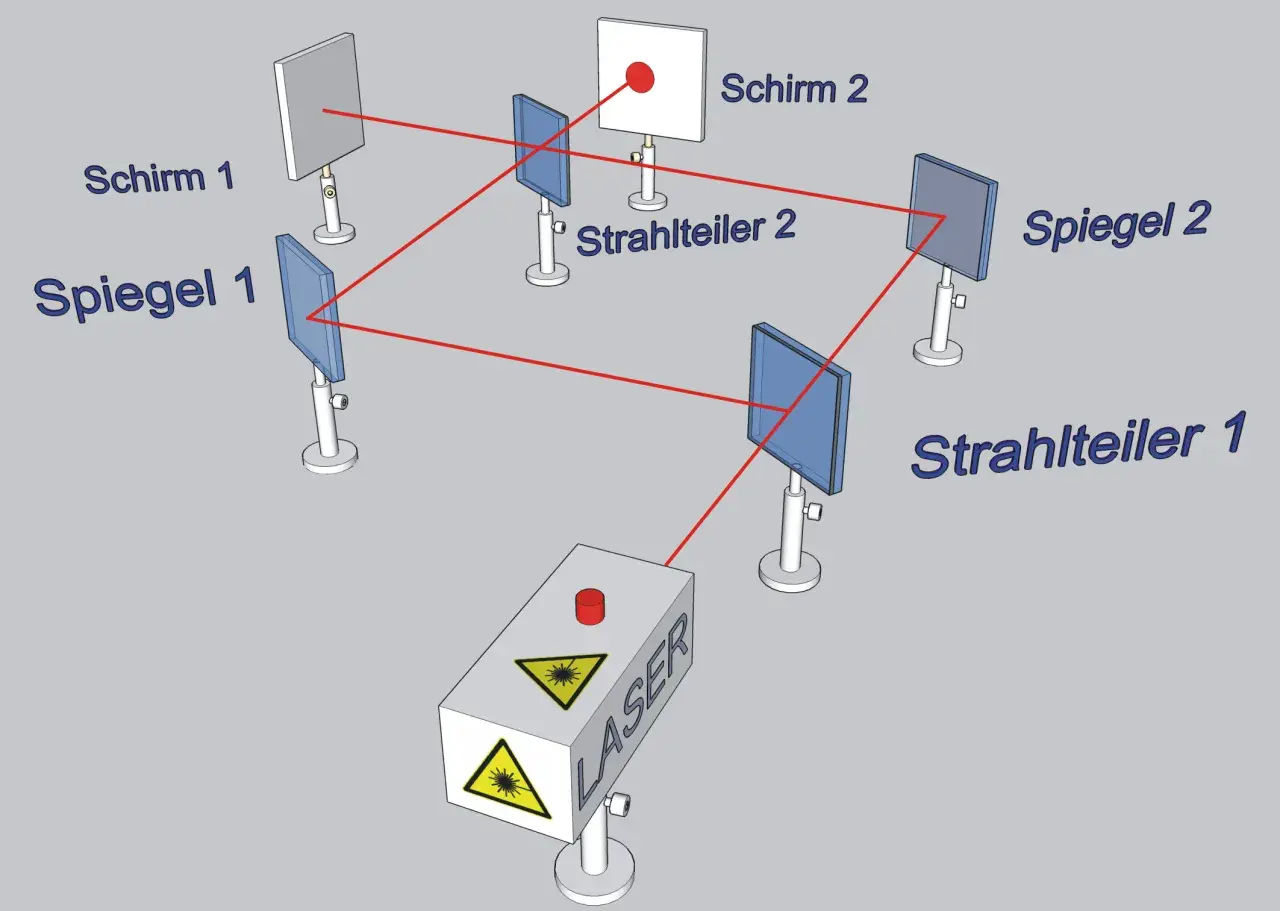

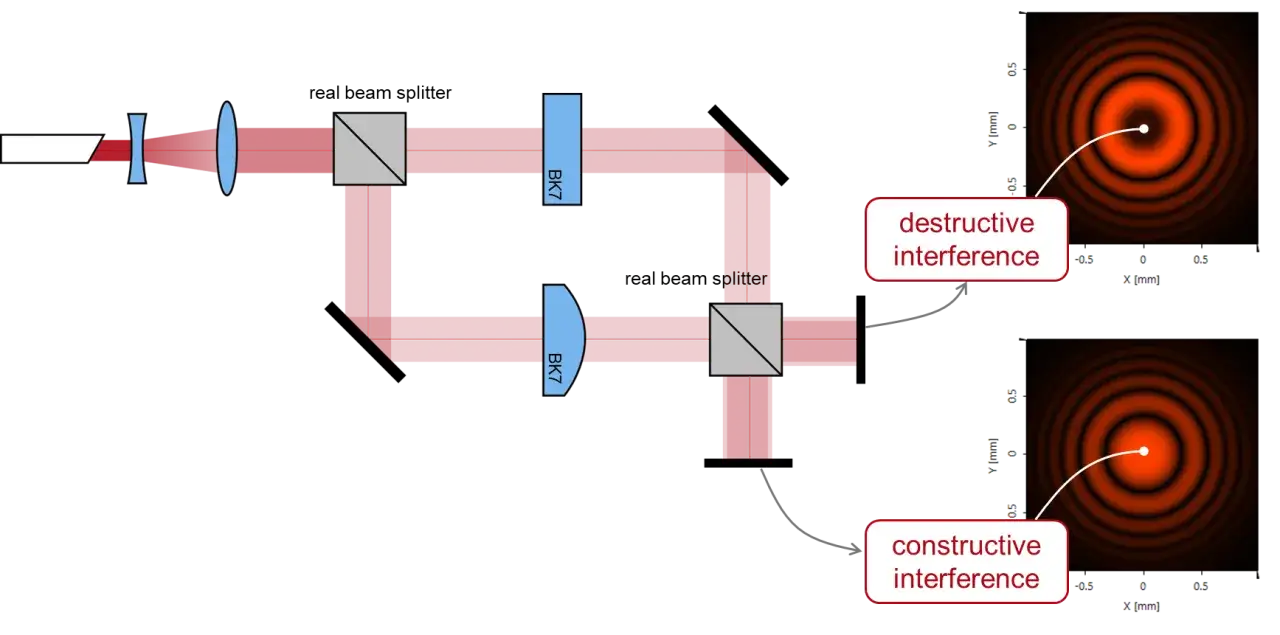

Ein brauchbarer Aufbau besteht aus einer stabilen Lichtquelle, zwei Strahlteilern, zwei Spiegeln und zwei Detektoren oder einem Schirm. Ich achte zuerst darauf, dass die beiden Arme nicht nur geometrisch, sondern auch optisch vergleichbar sind: gleiche Glaswege, saubere Oberflächen und möglichst wenig Streulicht.

1. Der erste Strahlteiler muss den Strahl wirklich in zwei gut überlagerbare Teilstrahlen aufteilen.
2. Die Spiegel sollten so eingestellt sein, dass sich die beiden Strahlen am zweiten Strahlteiler exakt überdecken.
3. Die optische Weglänge der Arme sollte innerhalb der Kohärenzlänge der Quelle liegen.
4. Erst dann lohnt sich die Feinjustage über kleine Kippwinkel, bis klare Fransen oder ein stabiles Hell-Dunkel-Muster erscheinen.

Wichtig ist auch die Umgebung: Vibrationen, Luftzug und Temperaturdrift verschieben das Interferenzbild schneller, als viele Einsteiger erwarten. Bei einfachen Versuchsaufbauten reicht schon ein nicht entkoppelter Tisch, damit die Auswertung unruhig wird. Wenn man einen Probenkörper misst, gehört er möglichst in nur einen Arm; so wird der Phasenbeitrag der Probe direkt sichtbar.

Der Aufbau ist also nicht kompliziert, aber empfindlich. Genau deshalb lohnt sich im nächsten Schritt eine saubere Auswertung der Fransen statt bloßes „hell oder dunkel“.

So liest man die Wellenlänge aus den Interferenzfransen

Für die Auswertung gibt es zwei typische Wege. Entweder ist die Wegdifferenz bekannt und man bestimmt daraus die Wellenlänge, oder man verändert den Weg eines Arms kontrolliert und zählt die Fransenverschiebung. In beiden Fällen gilt: Jede volle Periode des Interferenzsignals entspricht einer Phasenänderung von 2π.

Für kleine Änderungen und einen nahezu konstanten Gruppenbrechungsindex lässt sich der Abstand der Fransen im Wellenlängenraum näherungsweise mit Δλ ≈ λ² / (n_g · ΔL) beschreiben. Dabei ist ΔL die Wegdifferenz und n_g der Gruppenbrechungsindex des Mediums im Arm. In Luft darf man oft näherungsweise mit n_g ≈ 1 arbeiten; bei Glas oder Faser muss man sauberer rechnen, weil Dispersion die Periodik verschiebt.

Ein einfaches Beispiel macht das greifbar: Hat der Aufbau eine Wegdifferenz von 10 cm und arbeitet im roten Bereich um 633 nm, dann liegt der Abstand zwischen zwei aufeinanderfolgenden Maxima im Wellenlängenspektrum nur im Bereich weniger Pikometer. Das zeigt auch, warum diese Methode so empfindlich ist, aber eben auch, warum die Kalibrierung stimmen muss.

In der Lehre wird das oft mit einem He-Ne-Laser demonstriert; der bekannte Wert von 632,8 nm ist dafür ein dankbarer Referenzpunkt. Für reale Messaufgaben ist aber weniger die Zahl an sich wichtig als die Frage, ob man die Wellenlänge direkt oder über einen Vergleich bestimmt. Genau das trennt einen sauberen Versuch von einem hübschen, aber unzuverlässigen Fransenbild.

Wenn ich die Wellenlänge eines unbekannten Lasers prüfe, verlasse ich mich nie nur auf einen einzigen Messpunkt. Ich nehme mehrere Fransenperioden, mittlere Werte und eine Referenz dazu. Das reduziert den Einfluss von Zufallsschwankungen deutlich. Bevor man aber misst, sollte man wissen, welches Interferometer überhaupt die richtige Wahl ist.

Worin es sich von Michelson und Fabry-Pérot unterscheidet

Ich werde oft gefragt, warum man überhaupt diesen Aufbau nimmt, wenn es doch andere Interferometer gibt. Die kurze Antwort: Weil der Mach-Zehnder zwei getrennte, gut zugängliche Arme hat. Das ist praktisch, wenn eine Probe in nur einem Arm liegen soll oder wenn man ein Signal an zwei getrennten Ausgängen auslesen möchte.

Mein pragmatischer Blick darauf ist simpel: Für eine frei zugängliche Messgeometrie mit Probe im Arm ist der Mach-Zehnder meistens die beste Wahl. Für besonders scharfe spektrale Selektivität kann ein Fabry-Pérot passender sein. Welches System besser ist, hängt also nicht vom Prestige ab, sondern davon, was genau gemessen werden soll. Die eigentlichen Grenzen zeigen sich erst bei Stabilität und Störgrößen.

Welche Fehler Messungen ungenau machen

• Zu kurze Kohärenzlänge: Ist die Quellenkohärenz geringer als die Wegdifferenz, verschwinden die Fransen oder werden sehr schwach.
• Vibrationen und Luftströmungen: Schon kleine mechanische Bewegungen verschieben die Phase und machen das Signal unruhig.
• Dispersion in Glas oder Faser: Bei breiteren Spektren ändern unterschiedliche Wellenlängen ihren Phasenlauf nicht gleich stark.
• Polarisationseffekte: Wenn beide Arme unterschiedlich mit Polarisation umgehen, sinkt der Kontrast deutlich.
• Schwacher Fransenkontrast: Schlechte Überlagerung am zweiten Strahlteiler führt zu einem Signal, das schwer sauber auszuwerten ist.

Wenn eine Messung „springt“, liegt das Problem selten an der Formel, sondern fast immer an der Stabilität des Aufbaus oder an der Quelle selbst. Bei breiten Spektren muss man außerdem mit Weißlicht- oder Referenzmethoden arbeiten, sonst verschwinden die Fransen schon bei kleinen Wegunterschieden. In anderen Worten: Der Aufbau ist nur so gut wie seine Randbedingungen.

Genau deshalb ist das Instrument in der modernen Photonik nicht nur ein Lehrmittel, sondern ein ernstes Messwerkzeug. Das zeigt sich besonders deutlich dort, wo man kleine Änderungen sehr gezielt in ein optisches Signal übersetzen will.

Wo der Aufbau 2026 besonders nützlich ist

In der aktuellen Photonik ist das MZI weit mehr als ein Lehrversuch. Auf integrierten Schaltkreisen dient es als Grundlage für Modulatoren, Schalter und spektrale Filter; in Fasersystemen wird es für Dehnung, Temperatur und Brechungsindex verwendet; in der Messtechnik hilft es bei Wellenlängenvergleich, Dispersion und Signalcharakterisierung.

• Labor und Ausbildung - ideal, um Interferenz, Kohärenz und Phasenmessung sichtbar zu machen.
• Wellenlängen- und Frequenzkontrolle - sinnvoll, wenn Laser sehr präzise verglichen oder kalibriert werden sollen.
• Integrierte Photonik - auf Chips lässt sich das Prinzip platzsparend für Schalter und Modulatoren nutzen.
• Sensortechnik - kleine Index- oder Temperaturänderungen in einer Probe werden als Phasenverschiebung messbar.

Der gemeinsame Nenner ist immer derselbe: Das Instrument ist dann stark, wenn eine kleine physikalische Änderung in ein gut messbares Intensitätssignal übersetzt werden soll. Wenn man diese Logik verstanden hat, wird auch die praktische Feinabstimmung deutlich leichter.

Worauf ich bei einer sauberen Messung zuerst achte

Wenn ich einen Aufbau für eine verlässliche Wellenlängenmessung prüfe, gehe ich immer dieselbe Reihenfolge durch.

• Ist die Lichtquelle kohärent genug für die geplante Wegdifferenz?
• Sind beide Arme mechanisch stabil und optisch sauber ausgerichtet?
• Ist die optische Wegdifferenz bekannt oder zumindest gut kalibriert?
• Ist der Einfluss von Dispersion, Polarisation und Temperatur unter Kontrolle?
• Lässt sich die Messung mit einer Referenzwellenlänge gegenprüfen?

Wer diese fünf Punkte im Griff hat, bekommt aus einem Mach-Zehnder-Aufbau kein Lehrbuchbild, sondern ein brauchbares Messwerkzeug. Genau darin liegt der praktische Wert: Die Physik ist überschaubar, aber die Qualität entscheidet sich an der Sorgfalt im Aufbau. Für einfache Demonstrationen reicht oft ein gut justiertes Tischmodell, für präzise Wellenlängenmessungen dagegen braucht es deutlich mehr Stabilität und eine saubere Kalibrierung.
