Elektrische Feldlinien verstehen - Richtung, Stärke & Fehler vermeiden

Elektrische Feldlinien sind ein anschauliches Hilfsmittel, um Richtung und Stärke eines elektrischen Feldes schnell zu erfassen. Wer sie richtig liest, versteht Punktladungen, Dipole, Kondensatoren und die typischen Aufgaben aus der Schul- und Grundlagenphysik deutlich schneller. Entscheidend ist dabei, das Bild nicht wörtlich zu nehmen: Die Linien sind ein Modell, keine sichtbaren Fäden im Raum.

Was Feldlinien wirklich zeigen

Eine Feldlinie beschreibt immer nur eine lokale Richtung des Feldvektors. Ich lese sie deshalb wie eine Karte: An jedem Punkt zeigt die Tangente an die Linie, wohin sich eine positive Testladung bewegen würde. Von einer positiven Quelle weg und zu einer negativen Ladung hin ist die Standardrichtung in der Elektrostatik.

Wichtig ist die Unterscheidung zwischen Zeichnung und Physik. In der Skizze vermitteln Linien eine Ordnung, im realen Feld gibt es aber keine materiellen Spuren, entlang derer sich Ladung „abrollt“. Die Feldlinie ist ein Denkmodell für den Vektor des elektrischen Feldes. Genau deshalb darf man sie nicht mit Teilchenbahnen verwechseln.

Wenn man diese Grenze akzeptiert, wird das Bild präziser statt ungenauer. Feldlinien machen vor allem zwei Dinge sichtbar: Richtung und relative Stärke. Der Rest folgt erst aus der Kombination mit Potential, Geometrie und Materialeigenschaften.

Richtung und Stärke richtig lesen

Für die Richtung reichen drei einfache Regeln, die ich mir in Aufgaben immer zuerst ansehe:

• Die Linie zeigt dort hin, wo eine positive Probeladung beschleunigt würde.
• Die Feldrichtung liegt an jedem Punkt tangential zur Linie.
• Linien kreuzen sich nicht, weil das Feld an einem Ort nur eine Richtung haben kann.

Die Stärke ist etwas subtiler. Eine hohe Liniendichte bedeutet ein starkes Feld, aber nicht im Sinn einer exakten Zählung. Man kann aus einer Skizze also keine saubere Messung in Volt pro Meter ablesen, wohl aber die Verteilung erkennen: nah an einer Ladung dichter, weiter weg lockerer. Bei einer Punktladung fällt die Feldstärke mit dem Abstand ungefähr wie 1/r²; deshalb werden die Linien nach außen sichtbar seltener.

Im homogenen Feld, etwa zwischen zwei großen parallelen Platten, wirken die Linien fast parallel und gleichabständig. Das ist der Fall, den viele Lehrbücher zeigen, weil man daran die Grundidee am klarsten erkennt. In realen Aufbauten kommen jedoch Randfelder hinzu, und genau dort wird die Skizze wieder unregelmäßiger.

Genau an dieser Stelle frage ich mich bei Aufgaben immer: Ist das Feld idealisiert oder schon räumlich verzerrt? Diese eine Frage verhindert viele falsche Schlüsse und führt direkt zu den typischen Feldbildern.

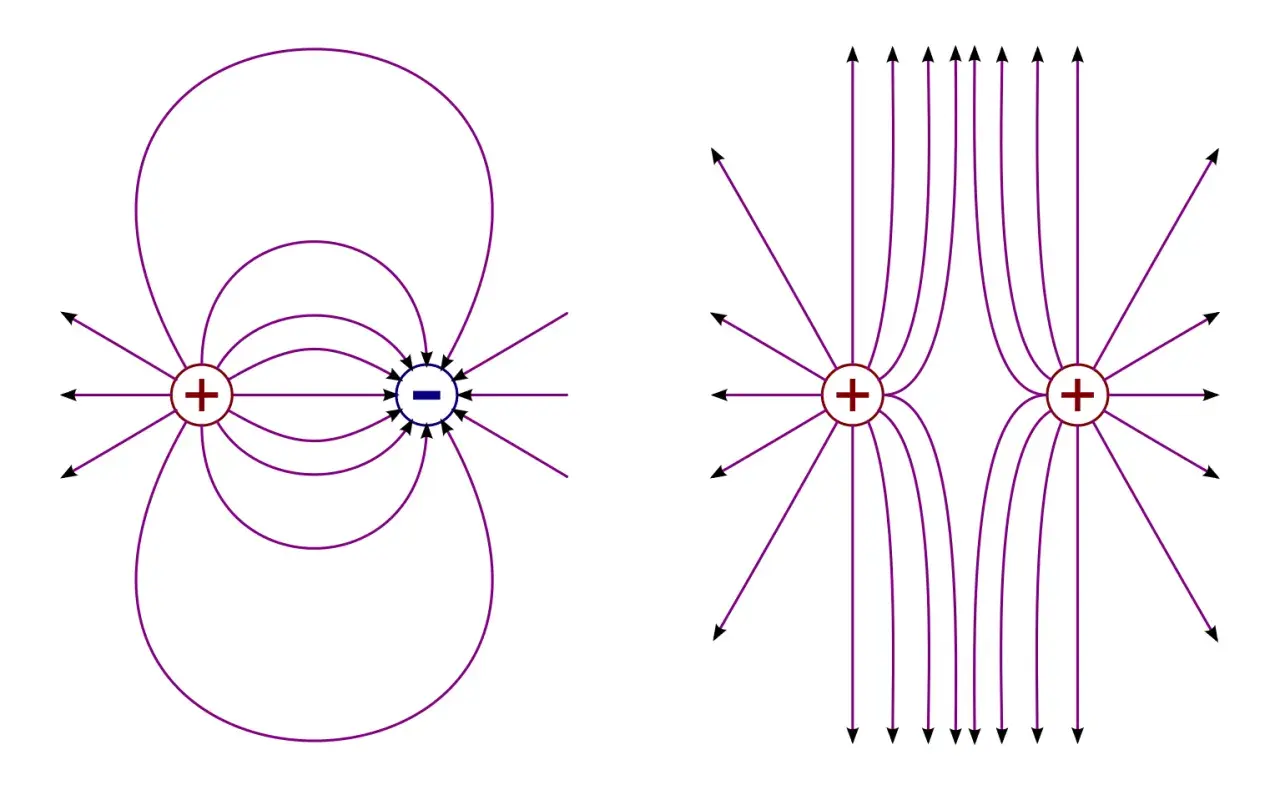

Typische Feldbilder bei Punktladung, Dipol und Plattenkondensator

Die wichtigsten Anordnungen wiederholen sich in der Physik ständig. Wer ihre Feldbilder sicher erkennt, spart sich viel Rätselraten bei Skizzen, Klausuraufgaben und Simulationen.

Gerade der Plattenkondensator ist didaktisch stark, weil er die Brücke zwischen Bild und Rechnung schlägt. Wenn ich ein Feldliniendiagramm wirklich verstehen will, prüfe ich hier zuerst die Symmetrie und dann die Randzonen.

Zusammenhang mit Äquipotentiallinien und Spannung

Feldlinien stehen nie für sich allein. Wer die Spannung verstehen will, muss die Äquipotentiallinien mitdenken, also die Linien gleicher elektrischer Potenziale. Im elektrostatischen Fall verlaufen Äquipotentiallinien senkrecht zu den Feldlinien. Genau das erklärt, warum entlang einer solchen Linie keine Arbeit an einer Ladung verrichtet wird.

Für den Plattenkondensator ist dieser Zusammenhang besonders praktisch. Ist der Abstand der Platten klein im Vergleich zur Plattengröße, kann man das Feld in der Mitte näherungsweise als homogen behandeln und mit E ≈ U/d arbeiten. Das ist keine universelle Formel für jede Geometrie, aber eine sehr nützliche Näherung, sobald die Feldverteilung fast gleichmäßig ist.

In inhomogenen Feldern reicht diese Kurzformel nicht mehr. Dann wird die Geometrie entscheidend: Spitzen, Kanten, Materialübergänge und kleine Abstände können das Feld stark verdichten. Wer das übersieht, erklärt elektrische Durchschläge oder lokale Überhitzung schnell falsch.

Genau deshalb sind Feldlinien mehr als nur ein Schulbild. Sie helfen dabei, das Potentialbild und die technische Wirkung eines Feldes zusammenzudenken, statt sie getrennt zu behandeln.

Häufige Fehler beim Zeichnen und Interpretieren

Die meisten Missverständnisse kommen nicht aus der Physik selbst, sondern aus einer zu wörtlichen Lesart der Skizze. Ich würde auf fünf Fehler besonders achten:

• Feldlinien werden als reale Objekte verstanden. Sie sind eine Darstellung, kein Material.
• Die Linien werden gekreuzt. Das wäre nur möglich, wenn ein Feld an einem Punkt zwei Richtungen hätte.
• Die Liniendichte wird als exakter Messwert gelesen. Sie zeigt nur relativ, wo das Feld stärker oder schwächer ist.
• Teilchenbahnen werden mit Feldlinien gleichgesetzt. Eine Ladung folgt nicht automatisch einer Feldlinie, weil Trägheit und andere Kräfte mitspielen können.
• Randfelder werden ignoriert. Besonders bei Kondensatoren und leitenden Kanten ist das ein häufiger Denkfehler.

Ein weiterer Klassiker ist die Verwechslung mit magnetischen Feldlinien. Elektrische Feldlinien können bei ruhenden Ladungen an Quellen und Senken beginnen oder enden. Magnetische Feldlinien bilden dagegen geschlossene Schleifen. Diese Unterscheidung ist klein, aber in der Elektrodynamik enorm wichtig.

Bei zeitlich veränderlichen Feldern wird das Bild noch vorsichtiger. Dann kann ein elektrisches Feld durch ein verändertes Magnetfeld mitgeprägt sein, und die klassische Feldlinienskizze aus der Elektrostatik beschreibt nur einen Ausschnitt der Situation. Für präzise Aussagen braucht man dann die volle elektromagnetische Beschreibung oder eine Simulation.

Wenn ich eine Skizze bewerte, suche ich deshalb immer zuerst nach diesen Sollbruchstellen. Sind Richtung, Dichte und Randverhalten plausibel, ist das Bild meist brauchbar. Wenn einer dieser Punkte kippt, sollte man die Zeichnung lieber neu aufbauen als sie zu retten.

So lese ich Feldlinien in Aufgaben und in der Technik

Für Aufgaben reicht oft eine kurze, saubere Routine. Ich gehe dabei fast immer so vor:

1. Ich bestimme die Ladungen oder Elektroden und ihr Vorzeichen.
2. Ich prüfe die Symmetrie der Anordnung, weil sie die Form der Feldlinien stark einschränkt.
3. Ich markiere die Richtung der Feldlinien von plus nach minus oder vom Feld weg, je nach Bezug.
4. Ich schaue auf die Dichte, um starke und schwache Bereiche zu unterscheiden.
5. Ich prüfe, ob das Feld näherungsweise homogen ist oder ob Rand- und Spitzenfelder dominieren.

In der Technik ist derselbe Blick nützlich, nur mit mehr Konsequenzen. In Hochspannungsanwendungen, Kondensatoren, Sensoren oder Abschirmungen entscheidet die Feldverteilung darüber, ob ein Bauteil sauber arbeitet oder an einer Kante plötzlich Feldüberhöhungen entstehen. Genau dort werden runde Geometrien, geeignete Abstände und Materialgrenzen wichtig.

Auch numerische Simulationen helfen heute enorm. Sie zeigen Feldstärken oft als Farbkarten oder Vektorpfeile statt als klassische Linien. Das ändert die Darstellung, nicht das Prinzip: Man liest weiterhin Richtung, Intensität und geometrische Besonderheiten aus demselben physikalischen Feld heraus.

Wer Feldlinien also in Schule, Studium oder Technik lesen will, braucht keine Kunstfertigkeit, sondern ein klares Verfahren. Je konsequenter man auf Richtung, Dichte und Grenzen achtet, desto weniger täuscht die Skizze.

Worauf es bei Feldlinien in der Praxis wirklich ankommt

Am Ende bleiben drei Merksätze, die ich in der Physik fast nie vergesse: Die Richtung folgt der Tangente, die Dichte zeigt die Stärke, und die Geometrie bestimmt die Form. Alles Weitere ist eine Frage der Anordnung und der Näherung.

Für mich ist das die eigentliche Stärke dieses Modells: Es verbindet anschauliche Physik mit technischer Relevanz, ohne den Blick auf das Wesentliche zu verlieren.
