Der Thomson’sche Ringversuch gehört zu den Physikexperimenten, die sofort sichtbar machen, dass Magnetfelder nicht nur „da sind“, sondern Kräfte erzeugen können. Ich halte ihn für so wertvoll, weil in einem einzigen Aufbau gleich drei Kernideen zusammenkommen: elektromagnetische Induktion, die Lenz’sche Regel und die Selbstinduktion des Rings. Wer den Versuch versteht, versteht auch, warum ein geschlossener Metallring anders reagiert als ein geschlitzter und weshalb die Art der Stromversorgung so viel ausmacht.
Das sollten Sie über den Ringversuch wissen
- Ein geschlossener Aluminium- oder Kupferring reagiert auf die Änderung des Magnetfelds, nicht auf das Feld allein.
- Der Effekt beruht auf Induktion: Im Ring entsteht ein Strom, der der Ursache seiner Entstehung entgegenwirkt.
- Bei einem geschlitzten Ring fehlt der geschlossene Stromkreis, deshalb bleibt der typische Sprungeffekt fast aus.
- In klassischen Schulaufbauten kommen eine Spule mit einigen hundert Windungen, ein Eisenkern und meist kurze Spannungsimpulse oder Wechselspannung zum Einsatz.
- Die einfache Merkhilfe lautet Lenz’sche Regel, die saubere Erklärung braucht zusätzlich die Selbstinduktion des Rings.
- Didaktisch ist der Versuch stark, weil er abstrakte Begriffe sofort in Bewegung, Kraft und sichtbare Wirkung übersetzt.
Was bei dem Versuch tatsächlich zu sehen ist
Im Labor wirkt der Aufbau zunächst unspektakulär: Eine Spule sitzt auf einem Eisenkern, oben liegt ein Metallring, meist aus Aluminium. Sobald die Spule eingeschaltet wird, springt der Ring nach oben oder wird deutlich angehoben. Genau dieser kurze, klare Effekt macht den Versuch so eingängig, denn man sieht unmittelbar, dass ein sich änderndes Magnetfeld mechanische Bewegung erzeugen kann.
Ich lese den Versuch immer als kleine Stressprobe für unser Alltagsverständnis von Magnetismus. Es geht nicht darum, dass ein Magnet „zieht“ oder „stößt“ wie bei einem Kühlschrankmagneten, sondern darum, dass eine Feldänderung einen Strom im Ring hervorruft. Dieser Strom wiederum erzeugt ein eigenes Magnetfeld. Die sichtbare Bewegung ist also die Folge eines elektrischen Gegenfelds.
In der Schule wird der Effekt oft mit einem kurzen Gleichspannungsimpuls gezeigt, in anderen Aufbauten mit Wechselspannung. Bei Wechselspannung kann der Ring sogar länger angehoben bleiben, weil das Feld ständig seine Richtung und Stärke ändert. Genau hier wird aus einem simplen Showeffekt ein sehr präzises Lehrstück über Induktion.
Der nächste Schritt ist deshalb die eigentliche Ursache der Bewegung: Was genau im Ring passiert, wenn sich das Magnetfeld der Spule ändert?
Warum der Ring nach oben springt
Die kurze Antwort lautet: Weil sich im geschlossenen Ring ein Induktionsstrom bildet, der der Ursache seiner Entstehung entgegenwirkt. Die etwas genauere Antwort ist hilfreicher. Induktion entsteht nicht durch ein Magnetfeld an sich, sondern durch dessen Änderung. Wenn die Spule beim Einschalten ihr Magnetfeld aufbaut, ändert sich der magnetische Fluss durch den Ring. Der magnetische Fluss beschreibt vereinfacht, wie viel Magnetfeld eine Fläche durchsetzt.

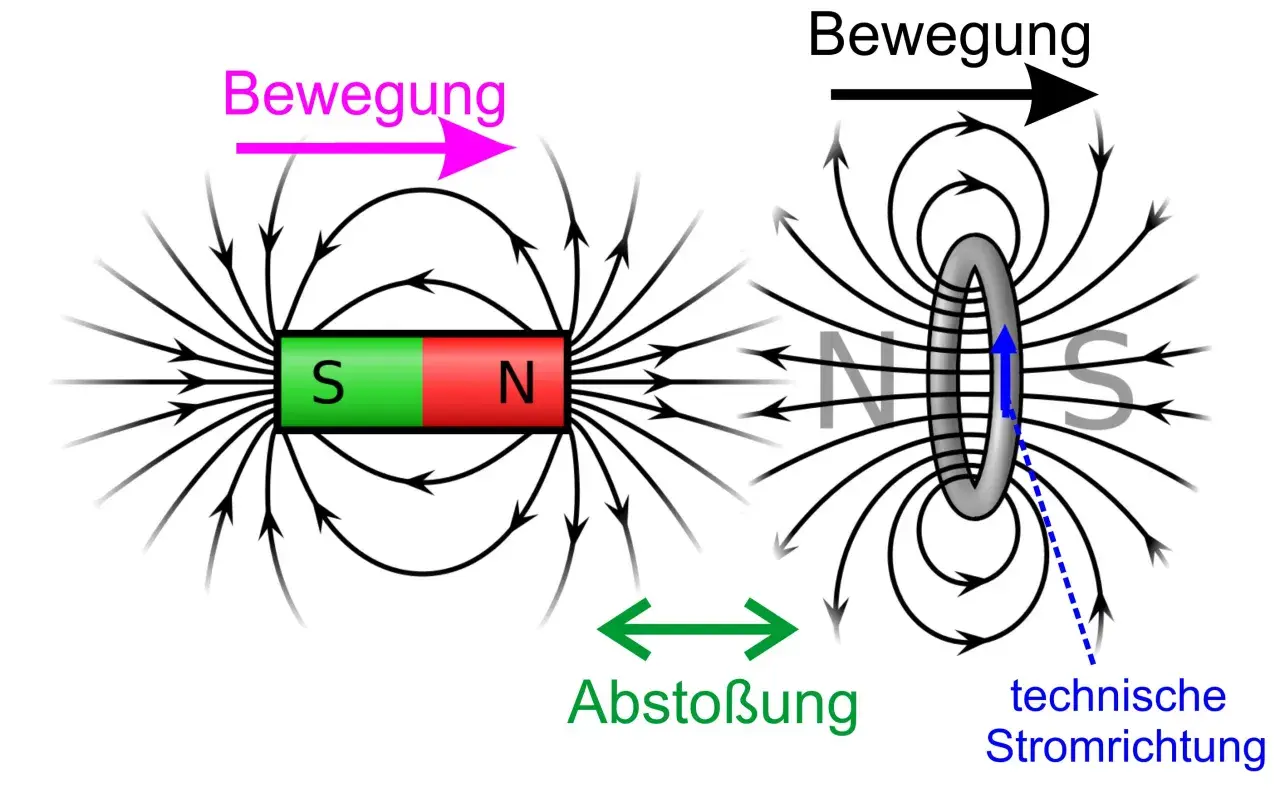

Aus dieser Änderung entsteht im Ring eine Spannung. Da der Ring geschlossen ist, fließt ein Strom. Dieser Ringstrom erzeugt wiederum ein Magnetfeld, das der Änderung des äußeren Feldes entgegenarbeitet. In der Praxis bedeutet das: Spule und Ring stehen kurzzeitig so zueinander, dass sich gleichnamige Pole gegenüberliegen und sich abstoßen. Die Folge ist eine Kraft nach oben.
- Die Spule baut ein sich änderndes Magnetfeld auf.
- Im geschlossenen Ring wird eine Spannung induziert.
- Der daraus entstehende Strom erzeugt ein Gegenfeld.
- Zwischen Spule und Ring entsteht eine Abstoßung, die den Ring anhebt.
Bei Wechselstrom wird die Sache noch interessanter. Über eine Periode wechseln Anziehung und Abstoßung mehrfach, und zusätzlich spielt die Selbstinduktion des Rings eine Rolle. Selbstinduktion bedeutet, dass ein veränderlicher Strom im Ring nicht nur ein Feld erzeugt, sondern selbst wieder auf seine eigene Änderung reagiert. Genau deshalb reicht eine allzu grobe Erklärung nach dem Motto „das Magnetfeld stößt den Ring weg“ nicht aus. Für den Unterricht ist der Versuch gerade deshalb so stark, weil er einfache Merksätze korrigiert und präzisiert.
Wenn dieses Grundprinzip klar ist, wird auch der Aufbau des Experiments nachvollziehbar, denn jedes Bauteil erfüllt dabei eine sehr konkrete Aufgabe.
So ist der Versuchsaufbau sinnvoll gewählt
Der Aufbau sieht simpel aus, ist aber technisch ziemlich durchdacht. Die Spule erzeugt das wechselnde Magnetfeld, der Eisenkern bündelt es, und der Ring schließt den Stromkreis. Damit das Experiment sauber funktioniert, müssen Material, Geometrie und Stromversorgung zusammenpassen.
| Bauteil | Aufgabe im Versuch | Warum das wichtig ist |
|---|---|---|
| Spule | Erzeugt das Magnetfeld | Ohne ausreichend starke Feldänderung entsteht kein deutlicher Induktionsstrom |
| Eisenkern | Bündelt den magnetischen Fluss | So wird das Feld im Bereich des Rings deutlich intensiver |
| Metallring | Wirkt wie eine kurzgeschlossene Sekundärwicklung | Nur ein geschlossener Ring kann den nötigen Strom ausbilden |
| Stromquelle | Erzeugt den zeitlichen Feldwechsel | Impuls oder Wechselspannung bestimmen, wie stark und wie lange der Effekt sichtbar ist |

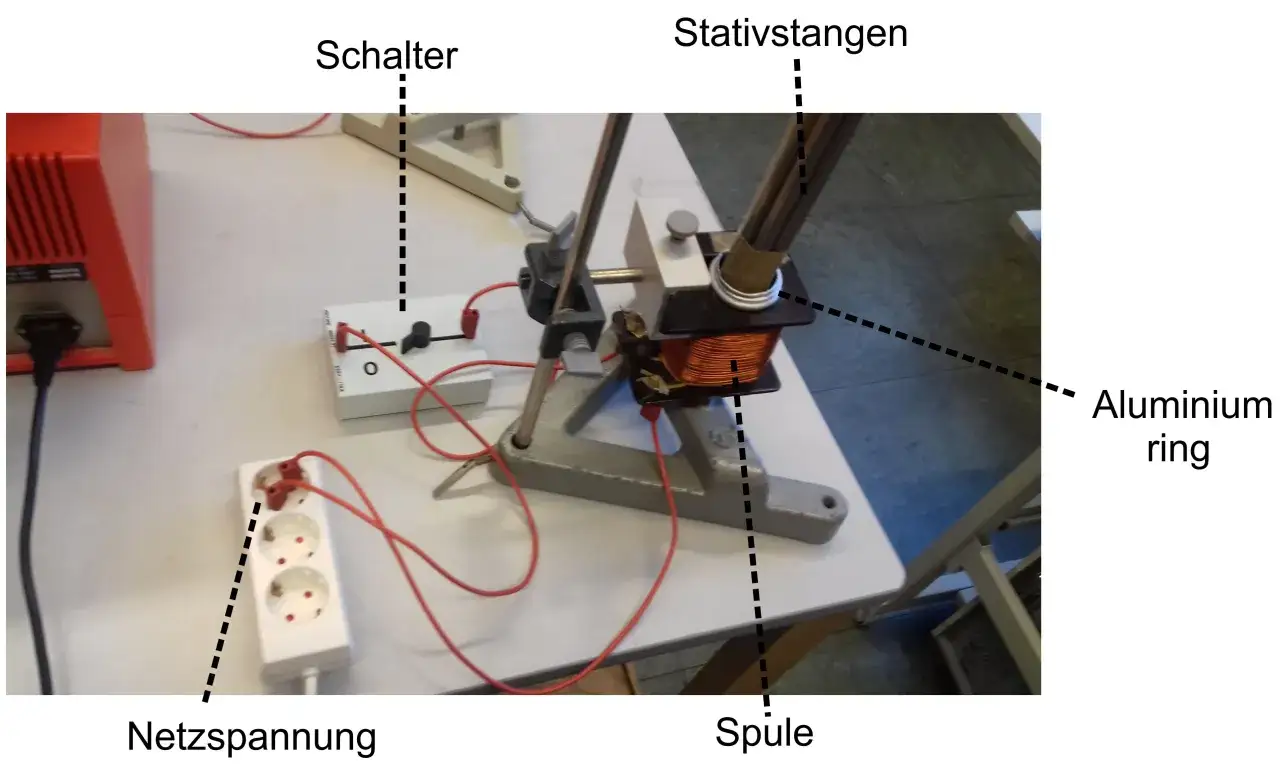

In klassischen Schulaufbauten findet man oft einen Eisenkern von rund 20 cm Länge und eine Spule mit einigen hundert Windungen. Der Kern sollte möglichst lamelliert sein, also aus voneinander isolierten Blechen bestehen. Das reduziert Wirbelströme im Eisen, die sonst unnötig Wärme erzeugen würden. Wirbelströme sind kreisförmige Ströme in leitfähigem Material, die Energie als Verlustwärme abbauen.
Wichtig ist auch der Abstand: Der Ring darf den Kern nicht berühren und sollte frei starten können. Nur dann sieht man den Sprung sauber. Sobald der Aufbau stimmt, zeigen kleine Änderungen am Ring sofort einen anderen Effekt.
Welche Varianten den Effekt verändern
Der Versuch wird besonders lehrreich, wenn man ihn variiert. Dann merkt man schnell, dass nicht „der Magnetismus“ an sich den Ausschlag gibt, sondern die konkrete Kombination aus Stromkreis, Frequenz, Material und Geometrie.
| Variante | Beobachtung | Physikalische Aussage |
|---|---|---|
| Geschlossener Aluminiumring | Der Ring springt deutlich nach oben | Ein geschlossener Leiter kann einen starken Induktionsstrom tragen |
| Geschlitzter Ring | Kaum oder gar keine Bewegung | Der Stromkreis ist unterbrochen, deshalb entsteht fast kein Ringstrom |
| Wechselspannung | Der Ring kann länger angehoben bleiben | Das Magnetfeld ändert sich fortlaufend, daher bleibt der Induktionseffekt aktiv |
| Kurzer Gleichspannungsimpuls | Der Ring springt vor allem beim Einschalten | Die Feldänderung ist nur in dem Moment groß, in dem der Strom aufgebaut wird |
| Kupferring statt Aluminium | Der Effekt bleibt möglich, oft mit anderer Dynamik | Leitfähigkeit und Masse beeinflussen, wie stark und wie schnell sich der Ring bewegt |
Mit diesen Varianten im Kopf lassen sich auch die typischen Denkfehler viel leichter erkennen, und genau dort lohnt sich ein genauerer Blick.
Welche Erklärungen zu kurz greifen
Ich sehe in Erklärungen zu diesem Experiment immer wieder dieselben Vereinfachungen. Sie klingen erst einmal plausibel, lassen aber genau die Stelle aus, an der die Physik spannend wird.
- „Das Magnetfeld der Spule stößt den Ring einfach ab.“ Das ist zu grob. Entscheidend ist die Änderung des magnetischen Flusses und der dadurch erzeugte Ringstrom.
- „Nur die erste Viertelperiode ist wichtig.“ Bei realen Aufbauten bewegt sich der Ring oft über mehrere Perioden hinweg. Die reine Viertelperioden-Idee erklärt den Effekt nicht vollständig.
- „Ein geschlitzter Ring ist nur etwas schwächer.“ Nein, der Schlitz unterbricht den geschlossenen Stromkreis. Genau dadurch bricht der zentrale Mechanismus weg.
- „Mehr Spannung löst das Problem immer.“ Nicht unbedingt. Feldstärke, Frequenz, Kernform und Ringmaterial wirken zusammen. Mehr Leistung hilft nur, wenn der Rest des Aufbaus dazu passt.
Die sauberste Kurzform bleibt deshalb: Feldänderung erzeugt Induktion, Induktion erzeugt Ringstrom, Ringstrom erzeugt Gegenfeld, Gegenfeld erzeugt Kraft. Diese Kette ist kurz genug für den Unterricht und präzise genug für eine belastbare Erklärung. Wer sie verstanden hat, kann den Ringversuch nicht nur beobachten, sondern auch begründet deuten.
Genau daraus ergibt sich der letzte Punkt: Der Versuch ist nicht bloß ein Effekt für Zuschauer, sondern ein Modell für reale Technik.
Warum der Versuch für Elektrotechnik bis heute nützlich ist
Der Ringversuch bleibt aktuell, weil er grundlegende Prinzipien sichtbar macht, die in vielen technischen Geräten wiederkehren. Ich würde ihn deshalb nie nur als Schülerversuch abtun. Er ist ein kompaktes Modell für Transformatorwirkung, Wirbelströme und kraftwirkende Induktion. Das sind dieselben Grundideen, die in Elektromotoren, Lautsprechern, Bremsen und magnetischen Aktoren eine Rolle spielen.
- Er zeigt, warum kurzgeschlossene Windungen in einem Magnetfeld problematisch oder nützlich sein können, je nach Anwendung.
- Er macht sichtbar, wie wichtig Materialwahl ist: Leitfähigkeit, Masse und magnetische Eigenschaften verändern das Verhalten deutlich.
- Er erklärt, warum Frequenz und Zeitverlauf von Stromsignalen in der Praxis oft wichtiger sind als die bloße Spannungshöhe.
