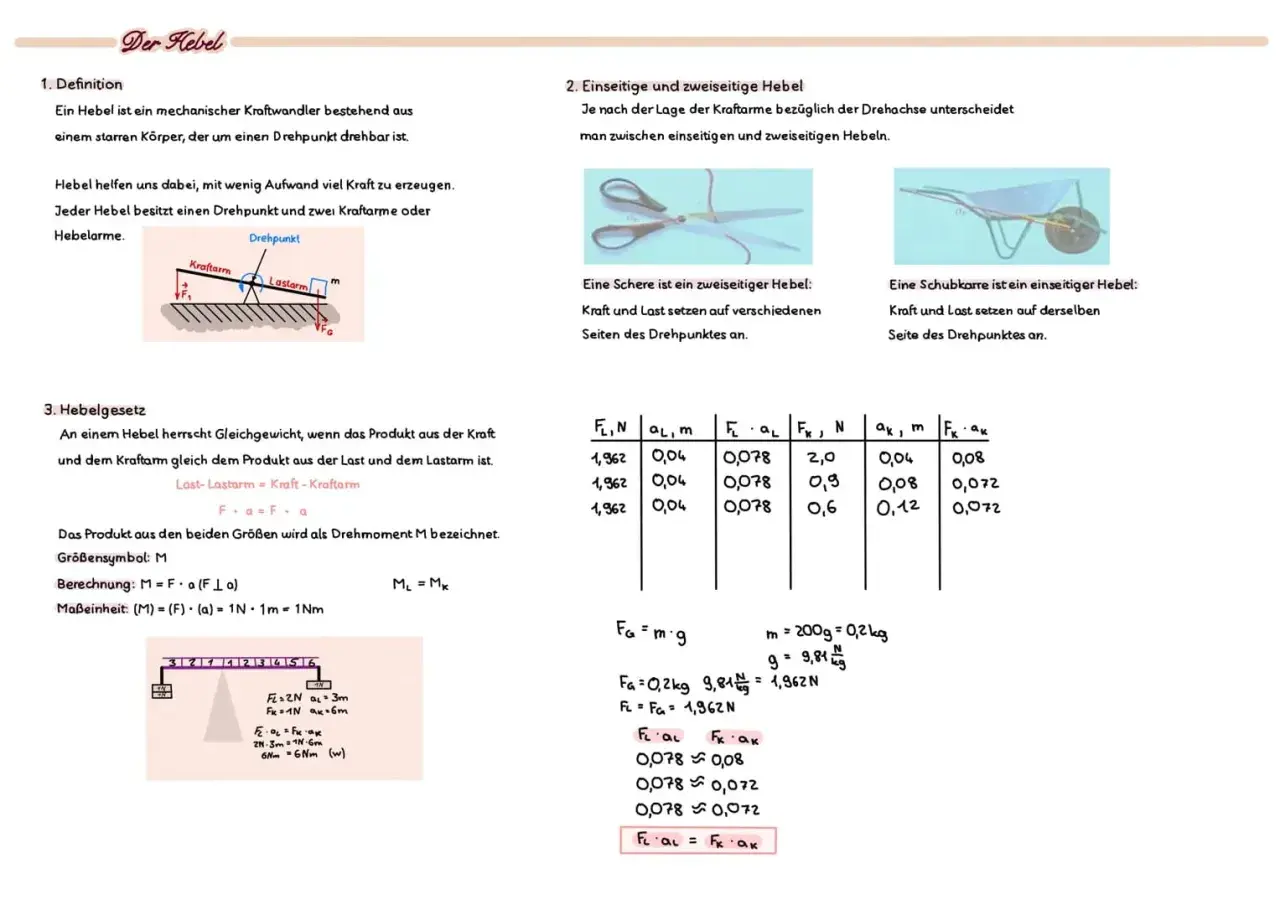

Ein zweiseitiger Hebel gehört zu den einfachsten, aber lehrreichsten Modellen der Physik: Der Drehpunkt liegt zwischen Kraft und Last, und genau daraus entsteht die Hebelwirkung. Wer das Prinzip versteht, kann nicht nur Schulaufgaben sauber lösen, sondern auch Werkzeuge wie Wippe, Schere oder Balkenwaage besser einordnen. In diesem Beitrag erkläre ich die Grundidee, die Rechnung mit dem Hebelgesetz, typische Beispiele und die häufigsten Fehler, damit aus dem Begriff ein wirklich brauchbares Verständnis wird.
Beim Gleichgewicht zählen Drehpunkt, Kraftarm und Lastarm
- Der Drehpunkt liegt bei dieser Hebelform zwischen den angreifenden Kräften.
- Im Gleichgewicht gilt: Kraft mal Hebelarm ist auf beiden Seiten gleich groß.
- Der Hebelarm ist der senkrechte Abstand zur Wirkungslinie der Kraft.
- Wippe, Balkenwaage, Schere und Kneifzange sind klassische Beispiele.
- Reale Hebel weichen durch Reibung, Eigengewicht und Materialverformung vom Idealbild ab.
Was den Hebel mit Drehpunkt zwischen Kraft und Last ausmacht
Im Kern beschreibt der Hebel einen starren Körper, der um eine feste Achse drehbar ist. Beim zweiseitigen Hebel liegen Kraft und Last auf verschiedenen Seiten des Drehpunkts; das ist der entscheidende Unterschied zu anderen Hebelformen. Für das Verständnis reichen drei Begriffe: Drehpunkt, Kraftarm und Lastarm. Je länger der Kraftarm im Verhältnis zum Lastarm ist, desto weniger Kraft brauche ich, aber desto weiter muss meine Hand den Weg zurücklegen. Das ist kein Trick gegen die Physik, sondern ein Tausch von Kraft gegen Weg.
Bei einer Wippe sieht man das besonders gut: Zwei Personen mit gleichem Gewicht gleichen sich aus, wenn ihre Abstände zum Drehpunkt passend gewählt sind. Sitzt eine Person näher an der Mitte, braucht die andere weniger Masse oder mehr Abstand, um das System zu kippen oder auszubalancieren. Genau deshalb ist die Lage des Angriffspunkts so wichtig wie die Größe der Kraft selbst. Sobald das klar ist, wird auch die Rechnung deutlich einfacher.
So rechnet man mit dem Hebelgesetz
Für den Gleichgewichtszustand gilt im Idealfall das Hebelgesetz: F1 · a1 = F2 · a2. Gemeint sind die Drehmomente, also Kraft mal senkrechter Hebelarm. Ich achte dabei immer zuerst auf die Einheiten: Kraft in Newton, Hebelarm in Metern oder Zentimetern, aber bitte nicht gemischt. Wer hier schlampig rechnet, bekommt zwar schnell eine Zahl, aber selten die richtige.
Ein Beispiel macht die Sache greifbar: Wirkt links eine Kraft von 120 N in 0,40 m Abstand vom Drehpunkt, dann ergibt sich dort ein Drehmoment von 48 N·m. Rechts reicht im Gegenzug bei 0,80 m Abstand eine Kraft von 60 N, weil 60 · 0,80 ebenfalls 48 ergibt. Genau so entsteht die typische Hebelwirkung: größerer Abstand senkt den Kraftbedarf.
Wenn der Hebel nicht waagerecht steht oder die Kraft schräg angreift, messe ich nicht einfach die sichtbare Länge bis zum Drehpunkt. Entscheidend ist der senkrechte Abstand der Wirkungslinie zur Drehachse. In Schulaufgaben wird das oft vereinfacht, aber gerade bei anspruchsvolleren Aufgaben spart dieser saubere Blick auf den Hebelarm viel Ärger.
- Drehpunkt markieren.
- Kraftrichtungen sauber einzeichnen.
- Den senkrechten Hebelarm bestimmen.
- Die Drehmomente auf beiden Seiten gleichsetzen.
- Einheit und Plausibilität am Ende prüfen.
Mit diesem Schema lässt sich fast jede Standardaufgabe zur Hebelwirkung zügig und fehlerarm lösen. Danach lohnt sich der Blick auf typische Alltagsbeispiele, weil man dort die Formel im echten Leben wiedererkennt.
Typische Beispiele aus Alltag und Technik
Im Alltag taucht das Prinzip an Stellen auf, die man oft übersieht. Ich finde gerade das spannend, weil der Hebel dann nicht mehr wie ein Schulmodell wirkt, sondern wie ein Werkzeug, das konkret Arbeit erleichtert oder Kräfte vergleichbar macht.
| Beispiel | Warum es passt | Was man daran lernt |
|---|---|---|
| Wippe | Der Drehpunkt liegt in der Mitte, beide Seiten wirken gegeneinander. | Gleichgewicht und unterschiedliche Hebelarme lassen sich intuitiv sehen. |
| Balkenwaage | Kräfte auf beiden Seiten werden über gleiche oder unterschiedliche Abstände verglichen. | Sie zeigt sehr sauber, wie präzise das Hebelgesetz Kräfte ausgleicht. |
| Schere | Die Gelenkachse liegt zwischen Griffen und Schneiden. | Man erkennt, wie Hebelarme Kraft verstärken und die Bewegung lenken. |
| Kneifzange | Die Kraft wird über den Drehpunkt von den Griffen auf die Backen übertragen. | Kurze Lastarme an der Arbeitsseite erzeugen hohe Kraft an der Spitze. |
Nicht jedes Werkzeug ist dabei gleich aufgebaut. Manche Geräte bestehen aus einem durchgehenden Stab, andere aus zwei gelenkig verbundenen Armen. Für das Verständnis ist das zweitrangig: Entscheidend bleibt, dass die Kräfte auf beiden Seiten des Drehpunkts angreifen und die Hebelarme die Wirkung bestimmen. Genau deshalb eignen sich diese Beispiele so gut für Unterricht und Praxis.
Wer die Alltagsbeispiele einmal bewusst betrachtet, erkennt den Unterschied zum einseitigen Hebel viel schneller. Darum ziehe ich den Vergleich im nächsten Schritt immer ausdrücklich.
Worin sich der einseitige vom zweiseitigen Hebel unterscheidet
Die Unterscheidung ist im Unterricht beliebt, weil sie Missverständnisse abbaut. In der Praxis entscheidet sie darüber, wie ich Kräfte einzeichne, wie ich den Drehpunkt bewerte und welche Formel ich am Ende nutze.
| Merkmal | Zweiseitiger Hebel | Einseitiger Hebel |
|---|---|---|
| Lage des Drehpunkts | Zwischen Kraft und Last | An einem Ende oder außerhalb des gemeinsamen Wirkungsbereichs |
| Lage von Kraft und Last | Auf gegenüberliegenden Seiten | Auf derselben Seite |
| Typische Beispiele | Wippe, Balkenwaage, Schere, Kneifzange | Flaschenöffner, Schubkarre, Nussknacker |
| Typische Wirkung | Ausgleich, Kraftübersetzung oder Richtungsänderung | Vor allem Kraftverstärkung auf einer Seite |
In Schulbüchern werden beide Formen oft sauber getrennt, im echten Werkzeugkasten verschwimmen die Grenzen gelegentlich. Trotzdem bleibt die Regel stabil: Wenn Kraft und Last auf verschiedenen Seiten des Drehpunkts liegen, arbeite ich mit dem zweiseitigen Modell. Diese Einordnung hilft sofort, die Richtung der Kräfte richtig zu lesen.
Genau an dieser Stelle entstehen die meisten Fehler, deshalb lohnt sich ein kurzer Blick auf die typischen Stolpersteine.
Welche Fehler bei Aufgaben am häufigsten passieren
Bei Hebelaufgaben sehe ich immer wieder dieselben Fehlannahmen. Die gute Nachricht: Wenn man sie kennt, lassen sie sich fast immer sofort vermeiden.
- Der Hebelarm wird als sichtbare Strecke statt als senkrechter Abstand zur Wirkungslinie gemessen.
- Kraft und Last werden verwechselt, obwohl ihre Seiten am Drehpunkt klar eingezeichnet sind.
- Newton und Zentimeter werden gemischt, ohne die Einheiten vorher anzupassen.
- Bei mehreren Kräften wird nur eine Seite betrachtet, obwohl beide Seiten zum Gleichgewicht gehören.
- Die Eigenmasse des Hebels wird ignoriert, obwohl sie in genaueren Aufgaben eine Rolle spielt.
Mein eigener Prüfweg ist simpel: Erst zeichne ich den Drehpunkt, dann die Kräfte, danach die Hebelarme. Erst wenn diese drei Punkte stimmen, rechne ich mit den Momenten weiter. Wenn auf einer Seite mehrere Kräfte wirken, addiere ich ihre Drehmomente, statt sie gedanklich zu vermischen. Das klingt banal, verhindert aber den größten Teil der Fehler.
Wer so vorgeht, hat die Standardaufgaben meist schon im Griff. Für reale Technik reicht das Grundmodell aber noch nicht ganz, weil dort weitere Einflüsse dazukommen.
Warum reale Hebel nie ganz ideal sind
In der Theorie behandeln wir Hebel oft so, als wären sie perfekt starr und verlustfrei. In der Wirklichkeit gibt es jedoch Reibung im Drehpunkt, geringfügige Verformungen und das Eigengewicht des Bauteils. Gerade bei langen Hebeln kann das eigene Gewicht die Gleichgewichtsbedingung spürbar verschieben.
- Reibung bremst die Bewegung und erhöht den Kraftbedarf leicht.
- Eigengewicht verändert die Lastverteilung, vor allem bei großen Hebeln.
- Materialverformung kann den Hebelarm minimal verändern.
- Belastungsgrenzen setzen dem Modell in der Technik klare Schranken.
Für Schule und Grundverständnis ist das ideale Modell trotzdem sehr nützlich, weil es die Richtung vorgibt. In der Technik wird es dann um Lagerung, Materialwahl und Sicherheitsreserven ergänzt. Genau dieser Sprung vom einfachen Modell zur realen Anwendung macht das Thema so interessant.
Was man aus dem Hebelprinzip für Technik und Lernen mitnimmt
Wenn ich das Thema auf einen Satz verdichten müsste, würde ich sagen: Wer den Drehpunkt, die Hebelarme und die Richtung der Kräfte sauber erkennt, versteht die Mechanik dahinter schon zu einem großen Teil. Das gilt für Schulaufgaben genauso wie für Werkzeuge, Waagen oder einfache Maschinen.
- Ein längerer Kraftarm senkt den Kraftbedarf, vergrößert aber den Weg.
- Sauber eingezeichnete Hebelarme sind wichtiger als schnelles Auswendiglernen der Formel.
- Das ideale Modell reicht für den Einstieg, reale Anwendungen brauchen zusätzlich den Blick auf Reibung und Material.
Wer das Prinzip praktisch prüfen will, braucht oft nur ein Lineal, einen Bleistift als Drehpunkt und ein paar kleine Gewichte. Schon nach wenigen Versuchen wird klar, warum dieser Hebeltyp in Physik und Technik so oft vorkommt: Er macht Kräfte sichtbar, vergleichbar und berechenbar.
