Optische Linsen lenken Licht gezielt um, und genau dadurch entstehen scharfe Bilder, vergrößerte Details oder korrigierte Sicht im Auge, in Kameras und in Messgeräten. Wer verstehen will, warum eine Linse bündelt, zerstreut oder vergrößert, braucht vor allem drei Begriffe: Brechung, Brennweite und Bildentstehung. Ich ordne die Physik dahinter so, dass sie im Alltag, in der Schulaufgabe und bei technischen Anwendungen gleichermaßen brauchbar bleibt.
Die wichtigsten Grundlagen auf einen Blick
- Linsen brechen Licht an ihren Oberflächen; Form und Material entscheiden über die Wirkung.
- Sammellinsen erzeugen bei passenden Abständen ein reales Bild, Zerstreuungslinsen streuen Strahlen auseinander.
- Brennweite und Brechkraft hängen direkt zusammen: Je kürzer die Brennweite, desto stärker die Linse.
- Für die Praxis zählen neben der Geometrie auch Oberflächenqualität, Zentrierung und Beschichtungen.
- Viele Fehler entstehen durch falsche Abstände, zu grobe Modellannahmen oder unterschätzte Abbildungsfehler.
Wie optische Linsen Licht formen
Ich trenne bei der Erklärung gern zwischen dem, was das Strahlenmodell zeigt, und dem, was das Material tatsächlich macht. Licht wird an der Grenzfläche zwischen Luft und Glas oder Kunststoff gebrochen, weil der Brechungsindex angibt, wie stark ein Medium Licht verlangsamt und umlenkt. Die Krümmung der Linsenflächen entscheidet dann, ob die Strahlen zusammenlaufen oder auseinanderlaufen.
Für die Schulphysik und für viele technische Aufgaben reichen drei Hauptstrahlen als Orientierung:
- Parallelstrahl zur optischen Achse: Er wird bei einer Sammellinse durch den Brennpunkt geführt.
- Mittelpunktstrahl: Er verläuft näherungsweise geradlinig durch die Linsenmitte.
- Brennpunktstrahl: Er tritt bei einer Sammellinse nach der Brechung parallel zur Achse aus.
Wer diese drei Gedanken sauber auseinanderhält, kann viele Zeichnungen und Prüfungsaufgaben deutlich schneller lesen. Damit ist die Grundidee klar, und der direkte Vergleich der Linsentypen wird jetzt viel einfacher.

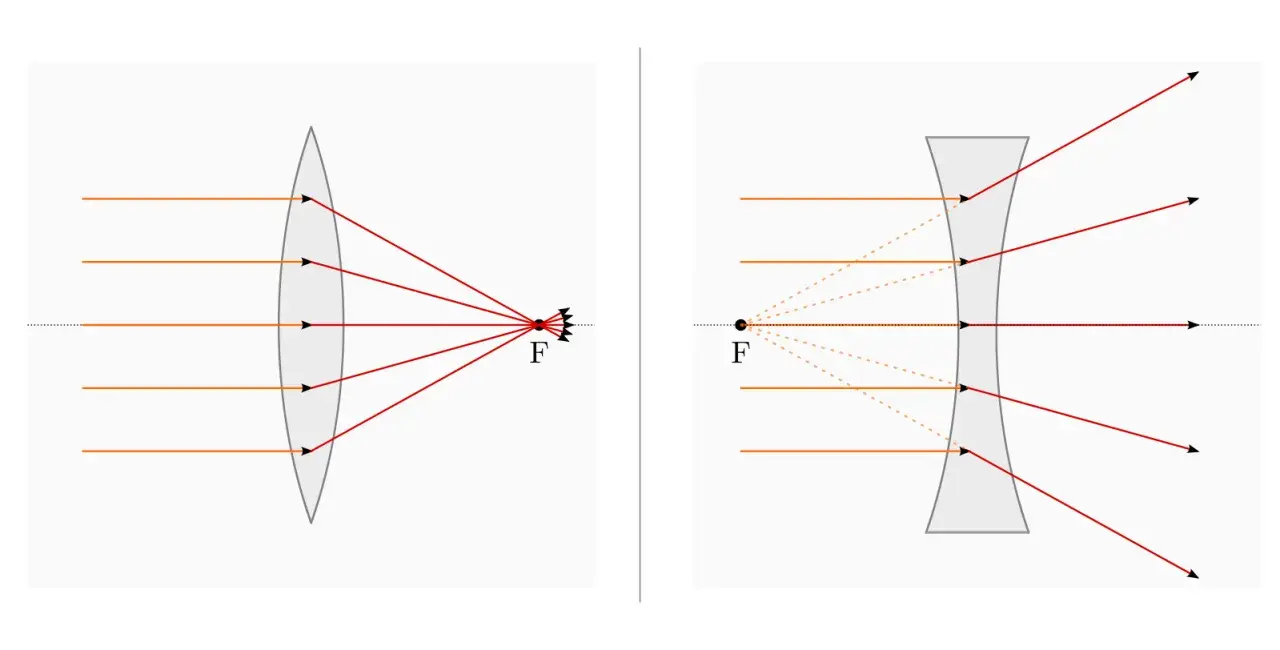

Sammellinsen und Zerstreuungslinsen im direkten Vergleich
In der Optik unterscheide ich am liebsten nach Wirkung, nicht nur nach Form. Eine konvexe Linse bündelt Strahlen, eine konkave Linse zerstreut sie. Genau diese Unterscheidung entscheidet später darüber, ob überhaupt ein scharfes Schirmbild entstehen kann.
| Merkmal | Sammellinse | Zerstreuungslinse |
|---|---|---|
| Form | In der Mitte dicker als am Rand | Am Rand dicker als in der Mitte |
| Wirkung auf parallele Strahlen | Sie laufen im Brennpunkt zusammen | Sie laufen auseinander, als kämen sie aus einem Brennpunkt |
| Brennweite | Positiv und meist als reale Brennweite beschrieben | Negativ, weil der Brennpunkt nur virtuell ist |
| Bild | Reales Bild auf Schirm möglich | Virtuelles Bild, kein echtes Schirmbild |
| Typische Nutzung | Lupe, Kamera, Mikroskop, Projektor, Auge | Fehlsichtigkeitskorrektur, Strahlaufweitung, optische Teilsysteme |
Der praktische Unterschied ist größer, als es die Namen vermuten lassen: Nur die Sammellinse kann bei passenden Abständen ein echtes Bild auf einem Schirm erzeugen. Die Zerstreuungslinse arbeitet dagegen oft indirekt, etwa zur Korrektur des Strahlengangs oder als Teil eines größeren optischen Systems. Genau diese Unterscheidung braucht man, um Brennweite und Bildlage nicht durcheinanderzubringen.

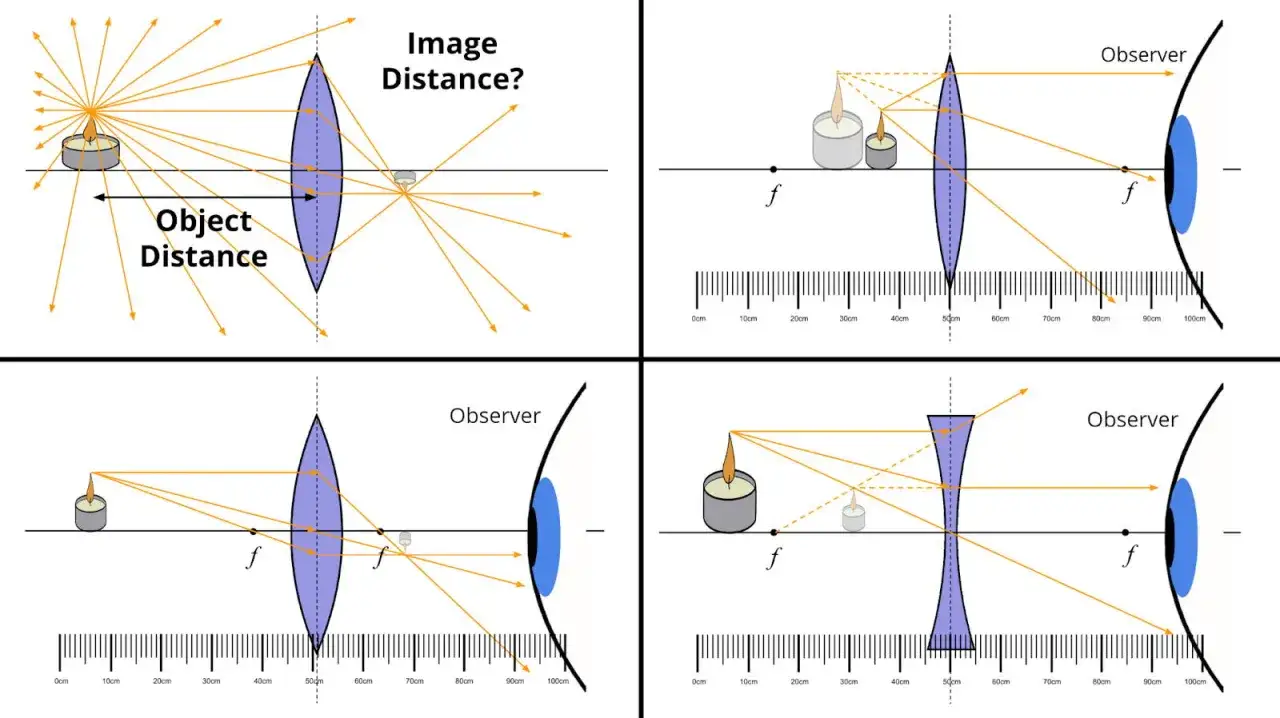

Brennweite und Bildentstehung lassen sich klar lesen
Die Linsengleichung 1/f = 1/g + 1/b ist der nüchterne Kern der Schulphysik: f steht für die Brennweite, g für die Gegenstandsweite und b für die Bildweite. Für die Praxis ist die Richtung des Bildes genauso wichtig wie seine Größe. Ich würde deshalb nie nur nach der Formel schauen, sondern immer auch danach, ob das Bild real oder virtuell ist.
| Situation bei der Sammellinse | Bildlage | Bildcharakter |
|---|---|---|
| Gegenstand weiter als 2f entfernt | Zwischen f und 2f | Reell, umgekehrt, kleiner |
| Gegenstand bei 2f | Bei 2f | Reell, umgekehrt, gleich groß |
| Gegenstand zwischen f und 2f | Jenseits von 2f | Reell, umgekehrt, vergrößert |
| Gegenstand genau bei f | Bild im Unendlichen | Kein scharfes Schirmbild |
| Gegenstand innerhalb von f | Auf der Gegenstandsseite | Virtuell, aufrecht, vergrößert |
Bei Brillen denkt man statt in Metern meist in Dioptrien. 1 dpt entspricht einer Brennweite von 1 m; +4 dpt bedeuten also 0,25 m, -2 dpt etwa -0,5 m. Je kürzer der Betrag der Brennweite, desto stärker wirkt die Linse. Genau das ist der Punkt, an dem Theorie und Alltag direkt zusammenlaufen.
Wo die Technik im Alltag wirklich sichtbar wird
Gerade hier zeigt sich, warum Linsen nicht nur ein Physikthema sind, sondern ein Baustein moderner Technik. In der Bildverarbeitung entscheidet die Optik mit darüber, ob ein Algorithmus saubere Kanten erkennt oder nur Unschärfe sieht. Ich finde das besonders wichtig, weil viele Fehler später der Software zugeschrieben werden, obwohl die Ursache längst im Lichtweg liegt.
- Brillen und Kontaktlinsen: Sie gleichen die Brechkraft des Auges an. Das ist keine Nebensache, sondern die direkteste Form praktischer Optik.
- Kameras und Smartphones: Mehrere Linsen und kleine Brennweiten helfen, auf engem Raum scharf abzubilden. Autofokus und Stabilisierung hängen dabei stark von der optischen Konstruktion ab.
- Mikroskope und Teleskope: Hier wird das Bild nicht nur geformt, sondern bewusst in eine andere Größenordnung gebracht. Ohne präzise Linsen ist hohe Vergrößerung wenig wert.
- Projektoren und Beamer: Das Licht einer kleinen Quelle wird auf eine große Fläche abgebildet. Schon kleine Justagefehler werden hier sofort sichtbar.
- Industrie, Sensorik und AR/VR: In der maschinellen Bildverarbeitung, bei Lasersystemen oder in Headsets entscheidet die Linse darüber, wie gut Daten überhaupt erfasst werden können.
Für die digitale Zukunft zählt daher nicht nur Rechenleistung, sondern auch die Qualität des Lichtwegs davor. Wenn die Optik schwach ist, muss die Software später zu viel retten. Genau deshalb lohnt sich ein genauer Blick auf die Details, statt nur auf das grobe Funktionsprinzip zu vertrauen.
Typische Fehler, die gute Ergebnisse zunichtemachen
Die meisten Probleme entstehen nicht in der Theorie, sondern beim Aufbau. Ich sehe immer wieder dieselben Stolpersteine, und fast alle lassen sich vermeiden, wenn man sie früh mitdenkt.
- Falscher Abstand: Schon kleine Abweichungen zwischen Gegenstand, Linse und Schirm verschieben das Bild deutlich. Bei kurzen Brennweiten fällt das besonders stark ins Gewicht.
- Reelles und virtuelles Bild verwechselt: Nicht jedes vergrößerte Bild lässt sich auf einem Schirm auffangen. Das ist einer der häufigsten Denkfehler im Unterricht.
- Abbildungsfehler unterschätzt: Sphärische Aberration führt dazu, dass Randstrahlen und Achsenstrahlen nicht im selben Punkt landen. Chromatische Aberration trennt Farben, weil unterschiedliche Wellenlängen verschieden stark gebrochen werden.
- Ausrichtung ignoriert: Ist die optische Achse schlecht getroffen, wird das Bild schnell unscharf oder verzerrt. Das liegt oft nicht an der Linse selbst, sondern an der Mechanik.
- Zu kleine oder zu große Apertur: Eine kleine Öffnung verbessert manchmal die Schärfe, kostet aber Licht. Eine große Öffnung bringt Helligkeit, kann aber die Randfehler stärker zeigen.
- Oberflächen vernachlässigt: Staub, Kratzer oder schlechte Beschichtungen senken den Kontrast. Gerade bei feinen Strukturen macht das mehr aus, als viele erwarten.
Wer diese Punkte kontrolliert, bekommt oft schon mit derselben Linse sichtbar bessere Ergebnisse. Darauf baue ich im letzten Abschnitt auf, weil sich gute Praxis fast immer an denselben wenigen Prüfpunkten entscheidet.
Worauf ich bei einer Linse zuerst achte
Wenn ich eine Linse für ein Projekt bewerte, frage ich nicht zuerst nach dem Preis, sondern nach dem Einsatzziel. Für sichtbares Licht, UV oder Infrarot kann derselbe Aufbau völlig unterschiedlich funktionieren, weil Material und Beschichtung das Ergebnis stark prägen. Das optische Bauteil muss zum Licht, zum Abstand und zum gewünschten Bild passen.
- Welches Wellenlängenband? Glas, Kunststoff und Spezialmaterial reagieren nicht gleich auf sichtbares Licht, UV oder IR.
- Welche Brennweite oder welche Brechkraft? Sie bestimmt, wie nah gearbeitet werden muss und wie stark das Bild verändert wird.
- Wie wichtig ist die Randabbildung? Für präzise Messungen oder Sensorik sind saubere Ränder oft wichtiger als eine hohe Vergrößerung.
- Wie viel Licht muss durch? Die Apertur entscheidet mit über Helligkeit, Kontrast und Tiefenschärfe.
- Wie stabil ist der mechanische Aufbau? Zentrierung, Fassung und Temperaturverhalten sind in der Praxis oft entscheidender als ein theoretisch perfekter Kennwert.
Eine Linse, die im Labor gut aussieht, kann im Feld enttäuschen, wenn Verschmutzung, Temperatur oder Toleranzen nicht mitgedacht werden. Am Ende bleibt deshalb eine einfache Regel: Die richtige Linse ist die, die zum Licht, zum Abstand und zum Bildziel passt. Wer diese drei Bedingungen sauber prüft, versteht schneller, warum ein Aufbau funktioniert oder eben nicht.
