Die Federkonstante ist eine der saubersten Brücken zwischen Theorie und Messpraxis in der Physik: Mit ihr lässt sich direkt beschreiben, wie stark eine Feder auf Zug oder Druck reagiert. In diesem Artikel zeige ich, wie die Formel aufgebaut ist, was die Einheit bedeutet, wie man den Wert berechnet und woran Messfehler in der Praxis häufig scheitern. Dazu kommen Beispiele, typische Stolperfallen und ein Blick darauf, wann die lineare Näherung wirklich trägt.
Die Federkonstante zeigt, wie stark eine Feder auf Verformung reagiert
- Grundidee: Je größer die Federkonstante, desto härter ist die Feder und desto mehr Kraft braucht man für die gleiche Auslenkung.
- Standardformel: Für den Betrag gilt D = F / Δx; als Rückstellkraft schreibt man oft F = -D · x.
- Einheit: Die Federkonstante wird in N/m angegeben, in technischen Anwendungen manchmal auch in N/mm.
- Gültigkeit: Die lineare Formel gilt nur im elastischen Bereich einer Feder, nicht bei Überdehnung oder nichtlinearen Kennlinien.
- Praxis: Am zuverlässigsten bestimmt man den Wert aus einem Kraft-Weg-Diagramm oder mit einem Federpendel.
- Wichtiger Punkt: Die Federkonstante ist keine allgemeine Materialkonstante, sondern beschreibt immer eine konkrete Feder in einem bestimmten Arbeitsbereich.
Was die Federkonstante in der Physik wirklich beschreibt
Physikalisch sagt die Federkonstante aus, wie groß die Rückstellkraft einer Feder bei einer bestimmten Auslenkung ist. Eine hohe Konstante bedeutet: Die Feder ist steif, also nur schwer zu dehnen oder zu drücken. Eine kleine Konstante bedeutet: Die Feder ist weich und gibt bei gleicher Kraft deutlich stärker nach.

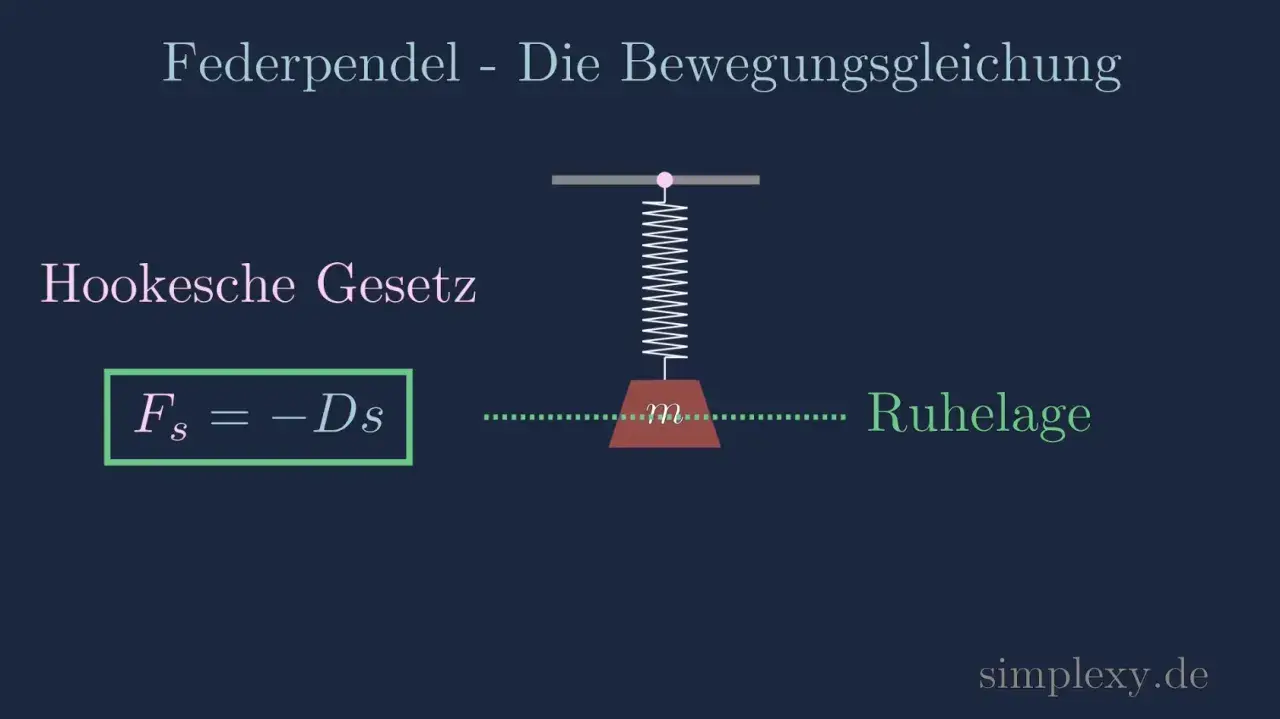

Der Zusammenhang wird im idealen Fall über das Hookesche Gesetz beschrieben. Für die Richtung der Kraft schreibt man oft F = -D · x, wobei das Minuszeichen zeigt, dass die Feder immer zurück in die Ruhelage ziehen will. Wenn man nur den Betrag betrachtet, reicht D = F / Δx. Genau an dieser Stelle entstehen viele Missverständnisse: Das Minus gehört zur Richtung der Kraft, nicht zur Größe der Federkonstante.
Ich trenne diese beiden Ebenen bewusst, weil sie in Aufgaben schnell vermischt werden. In Rechnungen geht es meist um den Betrag, in der Mechanik aber oft um die Richtung. Das ist der erste Punkt, den man sauber halten sollte, bevor man mit Zahlen arbeitet.
So rechnest du die Federkonstante aus
Die Berechnung ist einfach, wenn Kraft und Längenänderung bekannt sind. Du misst die aufgebrachte Kraft und die zugehörige Auslenkung der Feder und setzt beides in die Formel ein. Wichtig ist nur, dass du die Einheiten konsequent in Meter und Newton umrechnest.
Die Grundformel lautet:D = F / Δx
Die Größen bedeuten:
| Größe | Bedeutung | Einheit |
|---|---|---|
| D | Federkonstante | N/m |
| F | Kraft | N |
| Δx | Längenänderung oder Auslenkung | m |
Ein einfaches Beispiel: Eine Feder wird durch eine Kraft von 20 N um 4 cm gedehnt. Zuerst wandelst du 4 cm in 0,04 m um. Dann rechnest du D = 20 N / 0,04 m = 500 N/m. Die Feder ist also relativ steif, weil schon für eine kleine Dehnung viel Kraft nötig war.
In technischen Zusammenhängen begegnet dir auch die Einheit N/mm. Das ist praktisch, wenn Wege sehr klein sind. Wichtig ist nur die saubere Umrechnung: 1 N/mm entspricht 1000 N/m. Wer hier schludert, produziert schnell einen Faktor-1000-Fehler, und genau das fällt in Aufgaben oft erst ganz am Ende auf.
Wovon der Wert einer Feder abhängt
Die Federkonstante ist keine feste Eigenschaft des Stahls allein. Sie hängt von Material, Geometrie und Belastungsrichtung ab. Bei Schraubenfedern spielen vor allem Drahtdurchmesser, mittlerer Windungsdurchmesser und die Zahl der wirksamen Windungen eine große Rolle.
Für eine ideale Schraubenfeder wird oft näherungsweise verwendet:
D = G · d⁴ / (8 · Dm³ · n)
Dabei gilt:
- G = Schubmodul des Materials
- d = Drahtdurchmesser
- Dm = mittlerer Windungsdurchmesser
- n = Anzahl der wirksamen Windungen
Aus dieser Formel wird sofort klar, warum der Drahtdurchmesser so stark wirkt: Er geht mit der vierten Potenz ein. Ein etwas dickerer Draht macht die Feder also deutlich härter. Umgekehrt machen mehr Windungen die Feder weicher, weil sich die Verformung auf mehr Material verteilt.
Wichtig ist aber die Grenze dieser Formel: Sie beschreibt eine ideale lineare Feder. Sobald eine Feder progressiv wird, Anschläge berührt oder sich das Material merklich plastisch verformt, stimmt die einfache Beziehung nur noch näherungsweise oder gar nicht mehr. Genau deshalb lohnt sich immer ein Blick auf die Kennlinie statt nur auf einen Einzelwert.
Wie man die Federkonstante in der Praxis misst
In der Praxis bestimme ich den Wert am liebsten aus einem Kraft-Weg-Diagramm. Man hängt oder drückt nacheinander mehrere bekannte Lasten an die Feder, misst die jeweilige Auslenkung und trägt die Punkte auf. Im linearen Bereich ergibt die Steigung der Geraden die Federkonstante.
Der direkte Versuch folgt meist diesen Schritten:
- Feder im unbelasteten Zustand messen und als Ruhelänge notieren.
- Bekannte Massen oder Kräfte schrittweise anhängen bzw. aufbringen.
- Zu jeder Belastung die Verlängerung oder Stauchung messen.
- Die Werte in ein Diagramm eintragen und die Steigung bestimmen.
Wer genau arbeitet, macht mehrere Messpunkte und nicht nur einen einzigen. Das ist kein Overkill, sondern der Unterschied zwischen einer brauchbaren Messung und einer reinen Schätzung. Kleine Ablesefehler glätten sich so deutlich besser heraus.
Neben dem statischen Zugversuch gibt es auch die dynamische Methode über die Schwingungsdauer eines Federpendels. Dann gilt im idealisierten Fall T = 2π · √(m / D). Daraus kann man die Federkonstante umstellen zu D = 4π² · m / T². Diese Methode ist besonders nützlich, wenn man kleine Kräfte sauber erfassen will oder wenn das Messsystem ohnehin schwingt.
| Methode | Was gemessen wird | Vorteil | Grenze |
|---|---|---|---|
| Zugversuch | Kraft und Weg | Direkt und anschaulich | Nur im linearen Bereich zuverlässig |
| Federpendel | Periodendauer | Gut bei kleinen Kräften | Reibung und Feder-Masse-Effekte stören |
Für den Unterricht reicht oft der Zugversuch, im Labor ist die dynamische Methode aber ein eleganter Kontrollweg. Von hier aus ist der Schritt zu gekoppelten Federn kurz, und genau dort wird es besonders anschaulich.
Reihen- und Parallelschaltung verändern die Gesamtsteifigkeit deutlich
Wenn mehrere Federn zusammenarbeiten, zählt nicht nur der Wert einer einzelnen Feder, sondern die Ersatzfederkonstante des Systems. Das ist praktisch, weil sich damit reale Aufbauten wie Matratzen, Fahrwerke oder Messgeräte besser verstehen lassen. Die Grundregel ist simpel: Parallel wird das System härter, in Reihe wird es weicher.| Anordnung | Formel | Wirkung |
|---|---|---|
| Parallel | Dges = D1 + D2 + ... | Gesamtfeder wird steifer |
| Reihe | 1 / Dges = 1 / D1 + 1 / D2 + ... | Gesamtfeder wird weicher |
Ich halte diese Unterscheidung für besonders wichtig, weil sie in Aufgaben oft unterschätzt wird. Viele rechnen nur mit Einzelwerten, obwohl die reale Konstruktion aus mehreren Elementen besteht. Wer hier sauber trennt, versteht auch, warum ein System plötzlich deutlich härter oder weicher wirkt als erwartet.
Typische Fehler, die Messergebnisse verfälschen
Die größten Fehler bei Federaufgaben sind meist erstaunlich banal. Sie entstehen nicht aus komplizierter Physik, sondern aus unsauberer Einheit, falscher Kennlinie oder einer schlecht gesetzten Null. Genau deshalb lohnt sich hier ein kurzer realistischer Blick auf die Praxis.
- Einheiten nicht umgerechnet: Zentimeter bleiben im Taschenrechner stehen, obwohl die Formel Meter verlangt.
- Minuszeichen falsch interpretiert: Das Vorzeichen der Kraft wird mit der Größe der Federkonstante verwechselt.
- Nichtlinearer Bereich benutzt: Die Feder wird zu stark gedehnt und verlässt den Hooke-Bereich.
- Nur ein Messpunkt verwendet: Ein einzelner Wert ist oft zu fehleranfällig, besonders bei Reibung oder Ablesefehlern.
- Vorlast ignoriert: Manche Federn haben bereits im eingebauten Zustand eine Anfangsspannung.
Ein weiterer Punkt ist die Notation. Je nach Lehrbuch steht die Federkonstante als D, k oder c. Inhaltlich ist das meist dasselbe, aber in Aufgaben sollte man die jeweilige Symbolik konsequent durchhalten. Sonst entstehen schnell unnötige Verwechslungen mit anderen Größen, etwa der Kraft selbst oder der Auslenkung.
Wenn diese Stolperfallen sauber ausgeschlossen sind, lässt sich mit der Federformel noch eine zweite wichtige Größe verstehen: die gespeicherte Energie.
Warum die Formel auch für Energie und Schwingungen wichtig ist
Die Federkonstante ist nicht nur für die Kraft relevant, sondern auch für die in der Feder gespeicherte Spannenergie. Im linearen Bereich gilt E = 1/2 · D · x². Je härter die Feder und je größer die Auslenkung, desto mehr Energie steckt im System.
Ein kleines Zahlenbeispiel: Bei einer Feder mit 500 N/m und einer Auslenkung von 4 cm ergibt sich E = 1/2 · 500 · 0,04² = 0,4 J. Das wirkt wenig, ist aber in einem mechanischen System bereits ein spürbarer Energiebetrag. Genau deshalb sind Federn in Messinstrumenten, Fahrzeugen und Schwingungssystemen so nützlich.
Auch bei Schwingungen taucht der Wert wieder auf. Eine Feder mit großer Konstante führt bei gleicher Masse zu einer kürzeren Periodendauer, also zu schnelleren Schwingungen. Anders gesagt: Die Steifigkeit der Feder bestimmt direkt, wie träge oder lebendig das System reagiert. Das ist der physikalische Grund, warum derselbe Massenkörper an zwei verschiedenen Federn völlig unterschiedlich schwingt.
Wer das im Hinterkopf behält, versteht die Formel nicht nur als Rechenvorschrift, sondern als Beschreibung eines ganzen Verhaltensbereichs. Genau an diesem Punkt wird aus einer Lehrbuchgleichung ein brauchbares Werkzeug.
Wann der Federwert in der Praxis den entscheidenden Unterschied macht
Für die Auswahl einer Feder reicht der nackte Zahlenwert selten allein. Ich achte immer darauf, in welchem Bereich die Feder arbeiten soll, wie groß der verfügbare Weg ist und ob eine lineare Kennlinie überhaupt gewünscht ist. Eine zu harte Feder kann ein System unnötig steif machen, eine zu weiche Feder führt dagegen schnell zu zu großen Wegen oder instabilem Verhalten.
Für den praktischen Umgang heißt das: Erst den Arbeitsbereich festlegen, dann die passende Federkonstante prüfen und erst danach die Feinauslegung bewerten. Wer diese Reihenfolge umkehrt, landet oft bei einer Feder, die zwar rechnerisch passt, im Aufbau aber schlecht funktioniert. Gerade in Technik und Physik ist das der Unterschied zwischen einer schönen Formel und einer brauchbaren Lösung.
Wenn du mit der Federkonstanten weiterarbeitest, lohnt sich vor allem ein sauberer Blick auf den linearen Bereich, die Einheit und die tatsächliche Einbausituation. Genau dort entscheidet sich, ob die Rechnung nur formal stimmt oder ob sie das reale Verhalten der Feder wirklich trifft.
