Eine Helmholtz-Spule ist eines der saubersten Werkzeuge, wenn in der Physik ein möglichst gleichmäßiges Magnetfeld gebraucht wird. Ich nutze sie gedanklich immer dann als Referenz, wenn Messungen nicht an einer unruhigen Feldverteilung scheitern sollen, sondern an der eigentlichen Fragestellung. Genau darum geht es hier: Aufbau, Funktionsprinzip, Rechenweg, typische Anwendungen und die Punkte, an denen in der Praxis oft unnötig Qualität verloren geht.
Die wichtigsten Punkte auf einen Blick
- Zwei identische Spulen erzeugen gemeinsam in der Mitte ein nahezu homogenes Magnetfeld.
- Der entscheidende Aufbauparameter ist der Abstand: Er entspricht beim klassischen Aufbau dem Spulenradius.
- Die Feldstärke steigt mit Strom und Windungszahl, fällt aber mit größerem Radius.
- Der nutzbare Bereich ist nur der zentrale Raum zwischen den Spulen, nicht das gesamte Volumen.
- Die Anordnung ist besonders nützlich für Kalibrierung, Ausbildung, Sensorik und Experimente mit kontrolliertem Magnetfeld.

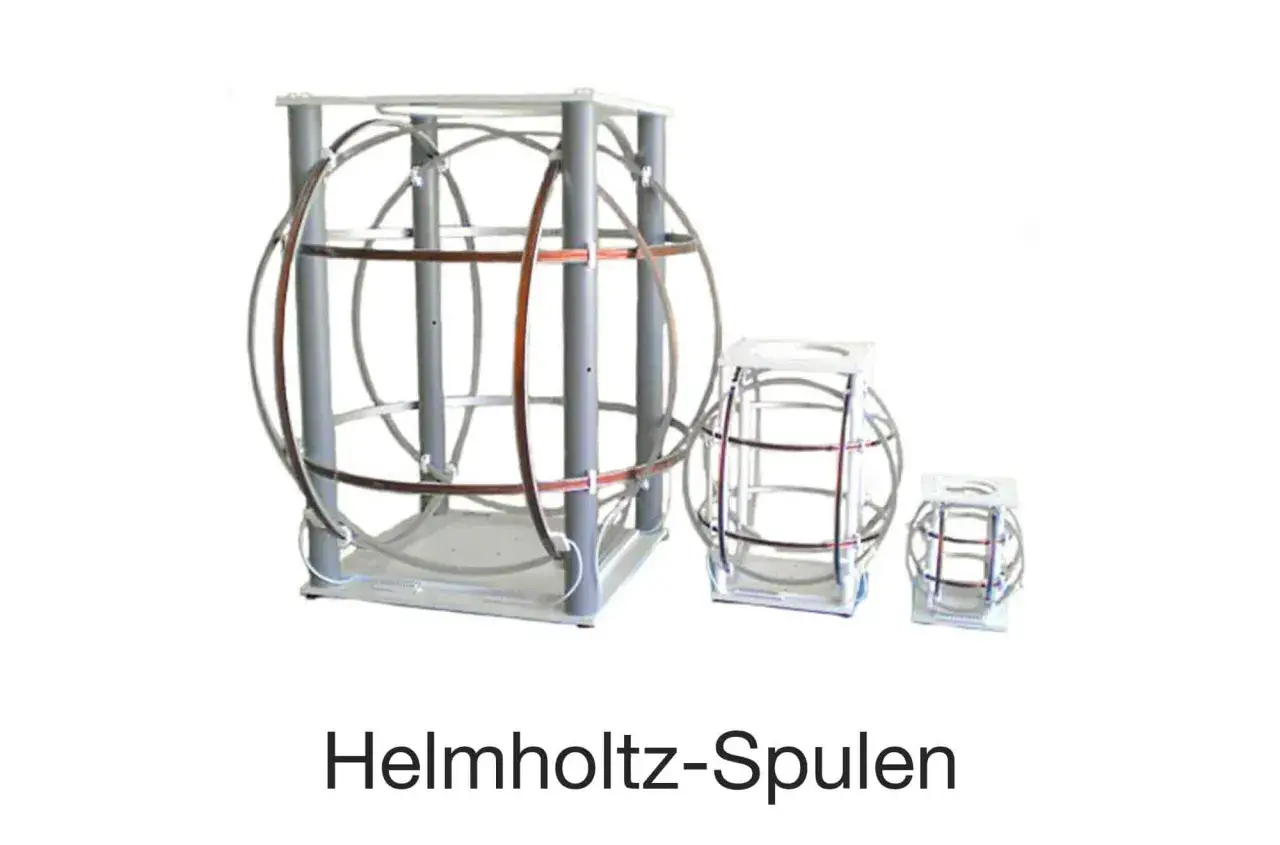

Wie zwei gleiche Spulen ein nahezu homogenes Feld bilden
Das Grundprinzip ist elegant: Zwei identische Kreisspulen liegen auf derselben Achse und werden so betrieben, dass durch beide der Strom in gleicher Richtung fließt. Dadurch überlagern sich ihre Magnetfelder in der Mitte so, dass die Feldlinien dort fast parallel verlaufen und die Feldstärke nur wenig schwankt. Genau das meint man mit einem homogenen Magnetfeld: Richtung und Betrag ändern sich im interessierenden Bereich möglichst wenig.
Der große Vorteil dieser Anordnung liegt nicht darin, dass sie überall das gleiche Feld liefert. Das tut sie nicht. Sie schafft vielmehr in einem begrenzten Kernbereich eine Zone, in der Messungen deutlich verlässlicher werden. Für mich ist das der praktische Kern der Sache: Wer Sensoren prüfen, magnetische Effekte vergleichen oder ein Experiment reproduzierbar aufbauen will, braucht nicht „irgendein“ Feld, sondern eines, dessen Geometrie beherrschbar ist.
Weil das Feld in der Mitte durch die Geometrie bestimmt wird, lässt sich die Anordnung auch gut vorhersagen. Und genau diese Vorhersagbarkeit ist der Grund, warum sie in Unterricht, Labor und Messtechnik so beliebt ist. Der nächste Punkt ist deshalb entscheidend: Der Abstand der Spulen ist kein Detail, sondern das Herzstück des gesamten Aufbaus.
Warum der Abstand von Radius und Geometrie abhängt
Beim klassischen Aufbau gilt: Der Abstand der beiden Spulen entspricht ihrem Radius. Diese Geometrie ist nicht zufällig gewählt, sondern minimiert die Krümmung des Magnetfelds im Zentrum. Anders gesagt: Genau an dieser Stelle wird das Feld in Achsenrichtung besonders gleichförmig.
| Parameter | Was gebraucht wird | Warum es wichtig ist |
|---|---|---|
| Spulenabstand | Etwa gleich dem Radius | Die Feldkrümmung im Zentrum wird klein |
| Stromrichtung | Gleichgerichtet in beiden Spulen | Die Felder addieren sich statt sich teilweise aufzuheben |
| Windungszahl | In beiden Spulen gleich | Beide Seiten tragen gleich stark zum Gesamtfeld bei |
| Ausrichtung | Gemeinsame Achse, sauber zentriert | Schon kleine Schiefstellungen erzeugen störende Gradienten |
Wenn der Abstand zu klein oder zu groß wird, verschlechtert sich die Homogenität spürbar. Der zentrale Bereich bleibt zwar oft noch brauchbar, aber die nutzbare Zone schrumpft. Ich würde das nie als reine Theorie abtun, denn in der Praxis entscheidet schon ein mechanischer Versatz von wenigen Millimetern darüber, ob ein Sensor wirklich stabil kalibriert werden kann oder nicht.
Der Gegenentwurf ist die Anti-Helmholtz-Anordnung: Dort werden die Ströme absichtlich gegensinnig geführt, damit ein Feldgradient entsteht. Das ist für andere Aufgaben nützlich, aber eben nicht dann, wenn Gleichförmigkeit gebraucht wird. Aus dieser Geometrie folgt direkt die Frage, wie stark das Feld eigentlich wird.
Wie man die Feldstärke sauber abschätzt
Für das Feld im Zentrum lässt sich die klassische Näherung relativ klar angeben. Bei zwei identischen Spulen mit Radius R, Windungszahl N pro Spule und Strom I gilt für das Feld im Zentrum:
B(0) = (8 / √125) · μ0 · N · I / R
Die magnetische Feldkonstante μ0 ist dabei eine Naturkonstante, R wird in Metern eingesetzt und B in Tesla erhalten. Für die Praxis sind vor allem drei Dinge wichtig: Mehr Strom erhöht das Feld direkt, mehr Windungen ebenfalls, ein größerer Radius schwächt es. Ich rechne deshalb fast immer zuerst mit diesen drei Größen, weil sie das Ergebnis am stärksten bestimmen.
| Größe | Bedeutung | Einheit |
|---|---|---|
| B(0) | Magnetische Flussdichte im Zentrum | Tesla |
| μ0 | Magnetische Feldkonstante | T·m/A |
| N | Windungszahl pro Spule | --- |
| I | Strom | Ampere |
| R | Spulenradius | Meter |
Ein einfaches Beispiel macht das greifbar: Hat jede Spule 100 Windungen, beträgt der Radius 0,20 m und fließt ein Strom von 1 A, dann liegt das Feld im Zentrum bei ungefähr 0,45 mT. Das ist deutlich stärker als das Erdmagnetfeld, aber immer noch weit unter den Bereichen, in denen komplizierte Magnetanlagen arbeiten. Für Laborzwecke reicht das oft völlig aus.
Die Kehrseite ist die Erwärmung. Mehr Strom bedeutet nicht nur mehr Feld, sondern auch mehr Verlustleistung in der Spule. Genau dort liegt ein typischer Kompromiss: Wer hohe Feldstärken will, braucht gute Kühlung, dickere Leitungen oder eine andere Geometrie. Und damit landet man direkt bei den typischen Einsatzfeldern.
Wofür die Anordnung in Physik und Messtechnik gebraucht wird
In der Praxis begegnet man dieser Spulenanordnung überall dort, wo Magnetfelder kontrollierbar sein müssen. Das reicht von Schulversuchen bis zu anspruchsvolleren Messaufgaben. Besonders nützlich ist sie, wenn ein definierter Referenzwert gebraucht wird und das Feld nicht von Zufälligkeiten der Umgebung abhängen soll.
| Anwendung | Warum gerade hier sinnvoll | Typischer Nutzen |
|---|---|---|
| Sensor-Kalibrierung | Das Feld ist im Zentrum gut vorhersagbar | Magnetometer oder Hall-Sensoren lassen sich sauber abgleichen |
| Unterricht und Demonstration | Die Feldüberlagerung ist anschaulich | Superposition und Homogenität werden direkt sichtbar |
| Abschirmung und Kompensation | Externe Felder können teilweise ausgeglichen werden | Störfelder lassen sich reduzieren |
| Prüfung magnetischer Bauteile | Ein kontrolliertes Umfeld ist wichtiger als maximale Feldstärke | Vergleichbare Tests und reproduzierbare Messreihen |

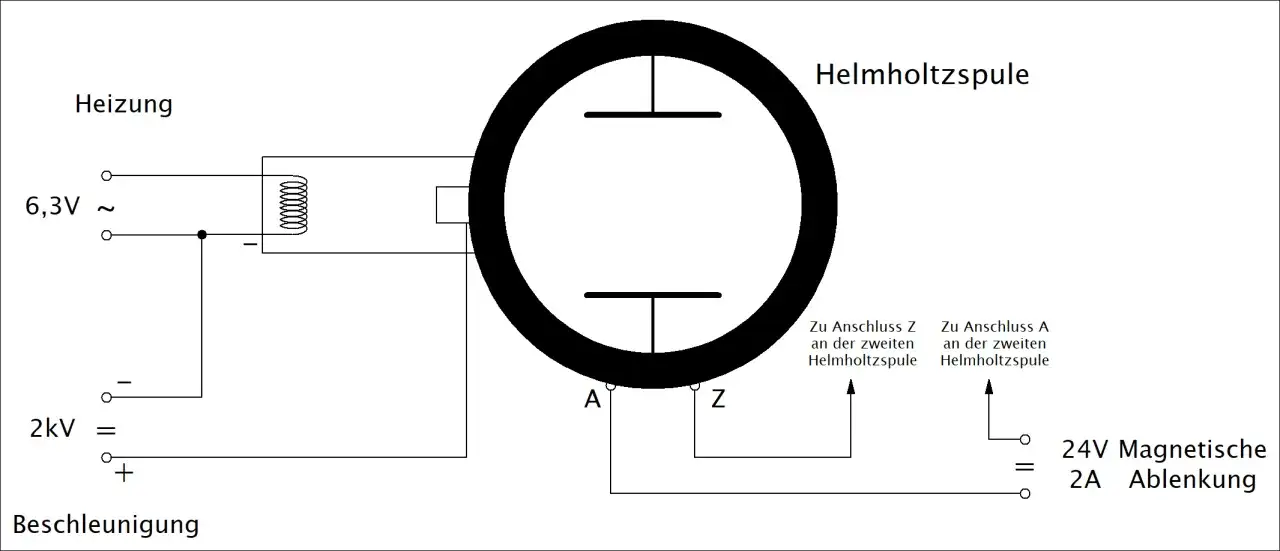

| Forschung mit geladenen Teilchen | Definierte Feldbedingungen erleichtern Auswertung | Bewegungen und Ablenkungen lassen sich systematisch untersuchen |
Gerade bei Sensoren zeigt sich der praktische Wert sehr deutlich. Ein Hall-Sensor, der in einem unruhigen Feld arbeitet, liefert zwar Zahlen, aber eben nicht unbedingt belastbare. In einem sauber aufgebauten Helmholtz-Setup ist dagegen sofort klar, ob ein Messfehler vom Sensor oder von der Geometrie stammt. Genau diese Trennschärfe macht die Anordnung in der Messtechnik so brauchbar. Im Vergleich zu anderen Spulenformen wird der Unterschied noch deutlicher.
Worin sie sich von anderen Spulenanordnungen unterscheidet
Nicht jede Spule ist für denselben Zweck gedacht. Wer die Helmholtz-Anordnung richtig einordnen will, sollte sie mit den wichtigsten Alternativen vergleichen. Dann wird klar, wann sie die beste Wahl ist und wann man besser anders plant.
| Anordnung | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| Helmholtz-Spulenpaar | Sehr gleichmäßiges Feld im Zentrum | Nutzbarer Bereich relativ klein | Kalibrierung, Präzisionsversuche, Ausbildung |
| Einzelspule | Einfach, kompakt, leicht aufzubauen | Feld deutlich weniger homogen | Vorführungen, grobe Magnetfelder |
| Langspule | Innen oft recht starkes Feld | Ränder und Zugänglichkeit sind problematisch | Feld im Inneren, weniger für offene Messräume |
| Anti-Helmholtz-Anordnung | Erzeugt gezielt einen Gradienten | Kein homogenes Feld | Teilchenfallen, Gradientexperimente, Spezialmessungen |
Ich sehe in dieser Gegenüberstellung vor allem einen praktischen Hinweis: Die Helmholtz-Anordnung ist nicht die „stärkste“ Lösung, sondern die sauberste, wenn Gleichförmigkeit zählt. Genau das wird oft verwechselt. Wer nur auf Feldstärke schaut, greift möglicherweise zur falschen Geometrie. Wer aber einen stabilen Referenzraum braucht, ist mit dieser Konstruktion meist besser bedient als mit einer improvisierten Einzelspule. Damit das Ergebnis nicht trotzdem ungenau wird, sind ein paar Aufbaufehler besonders kritisch.
Welche Fehler den Effekt schnell verschlechtern
In der Praxis scheitert die Qualität eines solchen Aufbaus selten an der Formel, sondern an mechanischen oder elektrischen Details. Wenn ich eine Messreihe vorbereite, prüfe ich zuerst Strom, Abstand und Zentrierung, weil genau diese drei Punkte den größten Einfluss haben.
- Ungleiche Ströme in den beiden Spulen führen sofort zu einer asymmetrischen Feldverteilung.
- Falscher Spulenabstand verschlechtert die Homogenität stärker, als viele erwarten.
- Schiefe Ausrichtung der Achsen erzeugt zusätzliche Gradienten und verschiebt das Zentrum.
- Ferromagnetische Gegenstände in der Nähe verfälschen das Feld und machen Messungen unruhig.
- Temperaturanstieg verändert den Widerstand der Spulen und damit indirekt den Strom, wenn die Versorgung nicht stabil ist.
- Messungen außerhalb des Zentrums werden oft überschätzt; die Gleichförmigkeit gilt nur im Kernbereich.
Was ich für Planung und Messung mitnehmen würde
Wenn es um ein kontrolliertes Magnetfeld geht, ist die Helmholtz-Anordnung aus gutem Grund ein Klassiker. Sie ist nicht spektakulär, aber sehr zuverlässig, solange Geometrie, Strom und Zentrierung stimmen. Genau das macht sie für Physik, Ausbildung und Messtechnik so wertvoll.
Meine praktische Kurzform wäre deshalb: Für ein gleichmäßiges Feld nimmst du zwei identische Spulen, gleiche Stromrichtung, gleichen Radius und den passenden Abstand. Wenn du hingegen einen starken Feldgradienten brauchst, ist das nicht das richtige Werkzeug. Und wenn maximale Feldstärke im Vordergrund steht, lohnt sich der Vergleich mit anderen Spulenformen oder einer technisch stärker ausgelegten Lösung.
Wer sauber misst, sollte außerdem nie nur auf die Spule schauen, sondern immer auf die gesamte Umgebung: mechanische Stabilität, fremde Metallteile, Temperatur und Sensorposition. Erst wenn diese Bedingungen stimmen, spielt die Helmholtz-Anordnung ihre eigentliche Stärke aus - ein Magnetfeld, das im Zentrum so ruhig ist, dass man damit seriös arbeiten kann.
