Chladnische Klangfiguren machen sichtbar, wie eine dünne Platte auf bestimmte Frequenzen reagiert. Wer das Prinzip versteht, erkennt sofort, was Resonanz, Knotenlinien und Eigenmoden in der Akustik bedeuten. In diesem Artikel zeige ich, wie die Muster entstehen, worauf es beim Versuch ankommt und warum die Methode bis heute im Unterricht und im Instrumentenbau nützlich ist.
Die wichtigsten Punkte auf einen Blick
- Physikalischer Kern: Sichtbar werden stehende Wellen auf einer dünnen Platte.
- Was der Sand zeigt: Er sammelt sich an den Stellen mit minimaler Auslenkung, also an den Knotenlinien.
- Was das Muster verändert: Frequenz, Form, Material, Dicke und Lagerung der Platte.
- Praktischer Bereich: Viele Schul- und Laborversuche arbeiten mit etwa 100 bis 5000 Hz.
- Typischer Fehler: Zu viel Streumaterial oder eine falsche Befestigung machen die Figur unscharf.
- Anwendung: Die Methode hilft beim Verstehen von Schwingungen und beim Beurteilen von Instrumentendecken.
Was die Figuren physikalisch zeigen

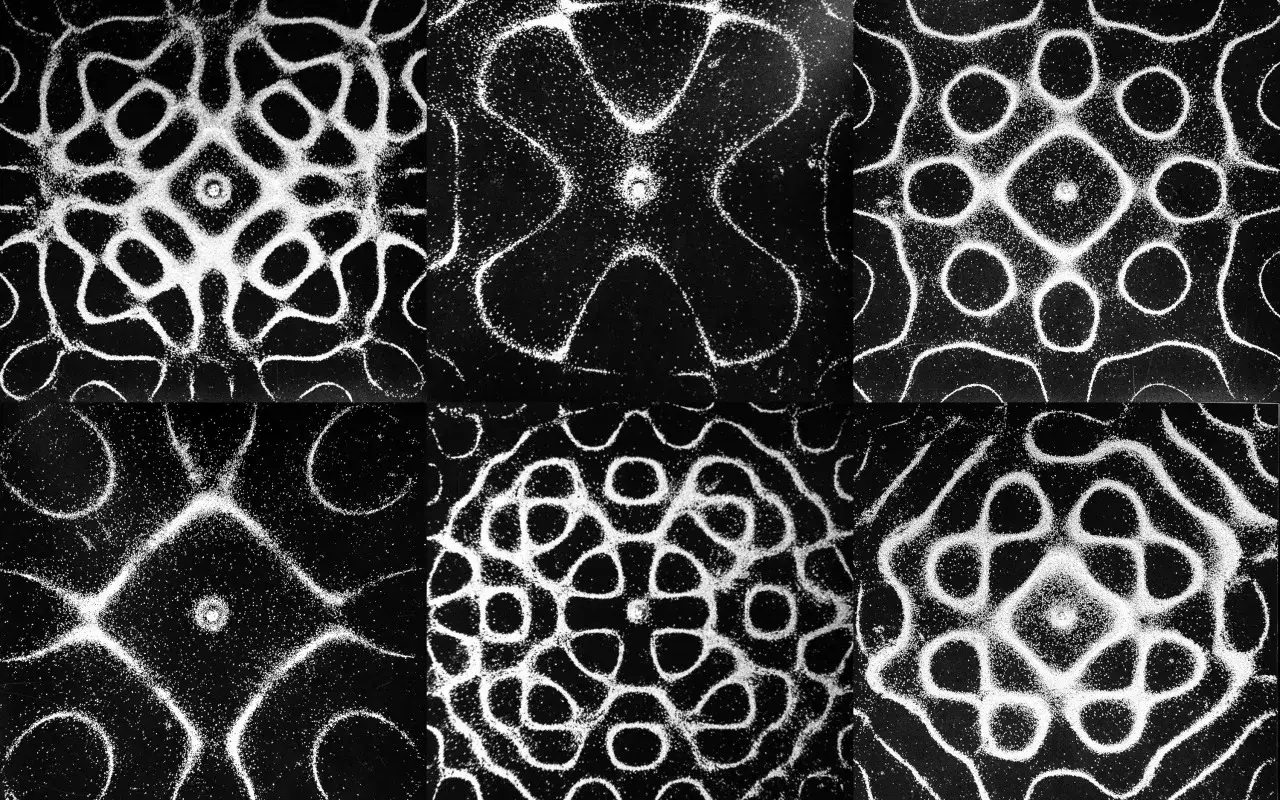

Bei diesen Mustern sieht man nicht einfach „Schall“, sondern die Form einer bestimmten Schwingung einer dünnen Fläche. Sobald die Anregung zu einer Eigenfrequenz passt, gerät die Platte in eine stehende Welle: Einige Bereiche bewegen sich stark, andere fast gar nicht. Genau dort, wo die Auslenkung klein ist, entstehen die Knotenlinien, und genau dort bleibt das Sand- oder Salzgranulat liegen.
Ich finde diesen Zusammenhang besonders lehrreich, weil er ein abstraktes Kapitel der Physik direkt sichtbar macht. Die vibrierenden Bereiche schleudern die Körner weg, die ruhigen Bereiche sammeln sie ein. So wird aus einer unsichtbaren Schwingungsform ein klares Bild mit Geometrie, Symmetrie und Rhythmus. Und genau an diesem Punkt wird auch verständlich, warum die nächsten Faktoren so viel Einfluss haben.
Warum Form, Material und Frequenz das Muster bestimmen
Die Figur ist nie zufällig. Sie hängt davon ab, welche Platte schwingt, wie sie gelagert ist und mit welcher Frequenz sie angeregt wird. Eine runde Platte verhält sich anders als eine quadratische, und eine violinförmige Platte erzeugt wieder andere Symmetrien. Auch Dicke und Werkstoff spielen mit hinein: Eine dünne Metallplatte spricht meist leichter an als eine dicke, stark gedämpfte Fläche.
| Einflussfaktor | Wirkung auf das Muster | Was man im Versuch merkt |
|---|---|---|
| Frequenz | Bestimmt, welche Eigenmode angeregt wird | Bei jedem Frequenzbereich erscheint eine andere Figur |
| Form der Platte | Steuert Symmetrien und mögliche Knotenlinien | Runde, quadratische und freie Formen sehen deutlich verschieden aus |
| Dicke und Material | Verändern Steifigkeit und Eigenfrequenzen | Die Muster liegen bei anderen Frequenzen und wirken unterschiedlich scharf |
| Lagerung | Setzt Randbedingungen für die Schwingung | Ein Fixpunkt in der Mitte liefert andere Figuren als ein Randkontakt |
Genau deshalb entstehen keine beliebigen Ornamente, sondern nur die Moden, die die Platte unter ihren Randbedingungen zulässt. Wer das versteht, liest die Figuren nicht mehr als Dekoration, sondern als Ergebnis einer sehr konkreten physikalischen Situation. Damit kommt die Versuchspraxis in den Blick, denn saubere Bilder entstehen nur mit einem sauberen Aufbau.
So baue ich den Versuch auf, damit die Muster klar werden
Für gute Ergebnisse braucht es keine komplizierte Apparatur, aber eine präzise Anregung. In vielen Lehrversuchen wird eine dünne Metallplatte mit feinem Sand oder Salz bestreut und über einen Lautsprecher oder einen Schwingungsgenerator angeregt. Die Frequenz wird dabei langsam verändert, oft in einem Bereich von etwa 100 bis 5000 Hz, bis sich eine stabile Resonanzfigur zeigt.
| Bauteil | Empfehlung | Warum das wichtig ist |
|---|---|---|
| Platte | Dünnes Metall, möglichst frei schwingend | Es liefert klare und reproduzierbare Moden |
| Streumaterial | Feiner Sand oder Salz in sehr kleiner Menge | Zu grobes oder zu viel Material verwischt das Bild |
| Anregung | Lautsprecher mit Frequenzgenerator oder Geigenbogen | Die Frequenz lässt sich gezielt auf Resonanz bringen |
| Befestigung | Ein klar definierter Haltepunkt | Die Randbedingung entscheidet über die möglichen Figuren |
| Schutz | Optional eine transparente Abdeckung | Das reduziert Lärm und hält das Material im Versuchsraum |
- Die Platte nur an der vorgesehenen Stelle befestigen, damit sie frei arbeiten kann.
- Die Oberfläche gleichmäßig, aber sparsam mit Sand oder Salz bestreuen.
- Die Frequenz langsam erhöhen und nicht zu schnell durch den Bereich springen.
- Bei einer stabilen Resonanz kurz stehen bleiben und das Muster beobachten.
- Nach jeder Figur die Platte erneut dünn bestreuen, wenn sich das Material bereits verteilt hat.
Der häufigste Fehler ist aus meiner Sicht nicht die falsche Frequenz, sondern zu viel Streumaterial. Dann wird die Platte unnötig schwer, die Schwingung dumpfer, und selbst eine passende Mode erscheint nur noch verschwommen. Sobald der Aufbau sauber ist, wird sichtbar, wie stark die Geometrie der Platte das Ergebnis prägt.
Wie unterschiedliche Formen die Figuren verändern
Die Geometrie bestimmt, welche Muster überhaupt möglich sind. Eine runde Platte bevorzugt andere Symmetrien als eine quadratische, und eine unregelmäßig geformte Fläche kann sehr komplexe Knotenstrukturen zeigen. In der Praxis ist das spannend, weil man an den Figuren sofort sieht, wie das System „denkt“: Die Schwingung sucht sich genau die Form, die zu ihren Randbedingungen passt.

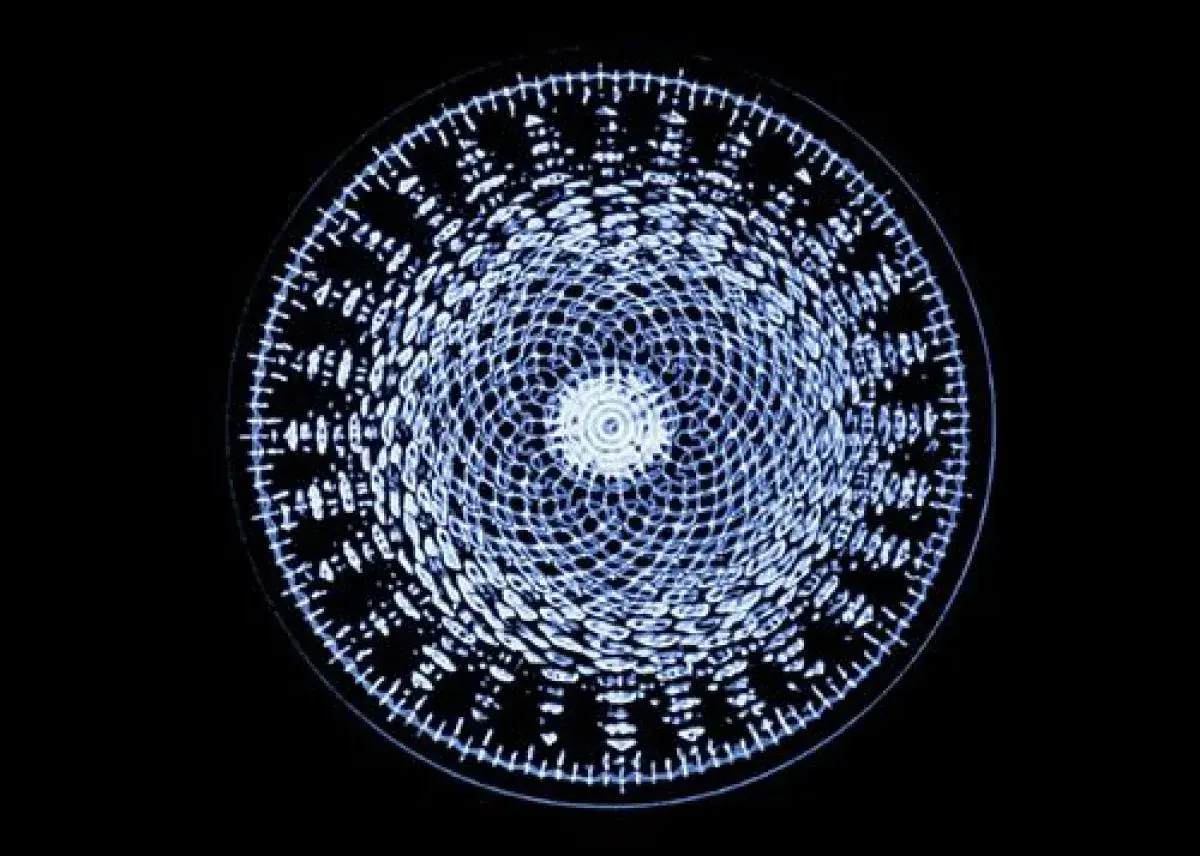

Bei runden Platten tauchen oft radiale oder kreisförmige Knoten auf, bei quadratischen Platten eher Achsen- und Diagonalmuster. Eine violinförmige Platte ist besonders interessant, weil sie den Bezug zum Instrumentenbau herstellt und zeigt, wie eng Klang, Form und Material gekoppelt sind. So wird ein scheinbar simples Experiment schnell zu einer kleinen Lektion in Strukturmechanik.
Wer nur ein einziges Bild erwartet, übersieht den eigentlichen Punkt: Die Chladni-Figur ist keine starre Schablone, sondern ein Frequenzzustand. Schon eine kleine Veränderung an Form, Spannung oder Haltepunkten kann das gesamte Muster verschieben. Genau das macht die Methode so wertvoll für den Blick auf reale Bauteile.
Wo die Methode heute wirklich nützlich ist
Der größte Nutzen liegt nicht in der schönen Optik, sondern in der Diagnose. Im Unterricht lässt sich mit solchen Figuren sehr gut zeigen, dass Schwingungen zweidimensional sein können und dass stehende Wellen nicht nur auf Saiten vorkommen. Das hilft besonders dann, wenn Begriffe wie Resonanz, Knoten oder Eigenfrequenz sonst nur abstrakt wirken.Im Instrumentenbau wird der Ansatz weiterhin genutzt, um Decken von Gitarren oder Geigen zu prüfen. Eine Platte wird dabei mit einem Lautsprecher und einem Frequenzgenerator angeregt, damit sich die gewünschten Eigenmoden zeigen. Das Ziel ist nicht, eine „schöne“ Figur zu bekommen, sondern eine Platte, die unter den richtigen Bedingungen so schwingt, wie es für den Klang sinnvoll ist.
- Unterricht: Stehende Wellen werden sichtbar und anschaulich.
- Instrumentenbau: Schwingungsverhalten von Decken lässt sich beurteilen.
- Forschung und Simulation: Modelle können mit realen Mustern verglichen werden.
- Technische Akustik: Randbedingungen und Materialverhalten werden verständlicher.
Gerade in der technischen Physik hat diese Sichtweise einen Vorteil: Sie verbindet Bild, Messung und Theorie. Wer versteht, warum ein Muster bei einer bestimmten Frequenz erscheint, versteht auch besser, warum Bauteile an anderen Stellen dröhnen, dämpfen oder mitschwingen. Das führt direkt zu den typischen Fehlerquellen, die den Versuch oft unnötig entwerten.
Typische Fehler, die das Bild ruinieren
Wenn keine saubere Figur entsteht, liegt das meistens nicht an einem geheimnisvollen Effekt, sondern an einem der klassischen Praxisfehler. Zu viel Sand ist einer davon, eine zu starre Befestigung ein anderer. Auch eine Frequenz knapp neben der Resonanz oder eine Platte, die zu dick und damit zu träge ist, sorgt dafür, dass sich nur ein schwaches oder gar kein Muster zeigt.
- Zu grobes Material: Die Körner reagieren träge und bilden keine klaren Linien.
- Zu viel Streugut: Die Masse stört die Schwingung und dämpft die Mode.
- Falscher Haltepunkt: Die Randbedingungen verschieben sich und damit auch das Muster.
- Zu schnelle Frequenzänderung: Resonanzen werden übersprungen, bevor sich eine Figur stabilisiert.
- Zu starke Dämpfung: Das System verliert Energie, bevor die Linien deutlich sichtbar werden.
Ein weiterer Irrtum ist die Annahme, jede Figur müsse bei jeder Platte ähnlich aussehen. Das stimmt nicht. Die Muster sind immer ein Ergebnis aus Material, Form, Lagerung und Anregung. Sobald eine dieser Größen verändert wird, kann ein ganz anderer Satz von Knotenlinien entstehen. Diese Unbeständigkeit ist keine Schwäche des Versuchs, sondern sein eigentliches Erkenntnismoment.
Was die Muster über Wellen und Randbedingungen wirklich verraten
Am Ende zeigen diese Klangfiguren vor allem eines: Schwingungen sind nicht nur Lautstärke, sondern Form. Jede sichtbare Linie steht für einen Bereich, in dem die Bewegung nahezu verschwindet, und jede freie Fläche markiert einen Teil mit größerer Auslenkung. Damit wird aus einer unsichtbaren Vibration eine lesbare Struktur, und genau darin liegt der Reiz dieses Physikthemas.
Wer weiterdenkt, kann denselben Blick auf andere Systeme übertragen, etwa auf Membranen, technische Bauteile oder mathematische Eigenwertprobleme, bei denen Randbedingungen den Charakter der Lösung bestimmen. Für mich ist das die eigentliche Stärke der Chladni-Methode: Ein dünnes Blech reicht aus, um eine sehr abstrakte Idee so sichtbar zu machen, dass sie sich intuitiv einprägt. Das Bild ist schön, aber sein eigentlicher Wert ist die Physik dahinter.
