Ein Energieflussdiagramm macht sichtbar, wohin Energie in einem System geht, in welche Form sie übergeht und wo dabei Verluste entstehen. Gerade in der Physik hilft das, Umwandlungen nicht nur zu benennen, sondern wirklich zu verstehen. Ich zeige hier, wie man solche Diagramme liest, selbst zeichnet und warum Wirkungsgrad und Systemgrenzen dabei die entscheidenden Punkte sind.
Die wichtigsten Punkte auf einen Blick
- Ein Energieflussdiagramm zeigt Energiezufuhr, Umwandlung, Nutzenergie und Verlustenergie in einer klaren Struktur.
- Die genaue Darstellung variiert: Manche Skizzen arbeiten nur mit Pfeilen, andere mit Pfeilstärken wie bei einem Sankey-Diagramm.
- Saubere Diagramme beginnen immer mit einer klaren Systemgrenze und einer eindeutigen Trennung zwischen Nutzen und Verlust.
- Der Wirkungsgrad ist die zentrale Kennzahl, wenn du bewerten willst, wie gut ein System Energie nutzt.
- Viele Fehler entstehen nicht durch die Physik, sondern durch unklare Begriffe, fehlende Werte oder schlecht gewählte Grenzen des Systems.
Wie man ein Energieflussdiagramm richtig liest
Ich beginne bei solchen Darstellungen immer mit der Frage: Was ist das System, und was kommt hinein oder geht heraus? Ein gutes Energieflussdiagramm ordnet die Energie nicht als bloße Liste, sondern als Bewegung durch einen Prozess. Genau deshalb ist es so nützlich für den Physikunterricht und für technische Anwendungen.
Typisch sind drei Elemente: eine Energiezufuhr, ein Wandler oder Prozess und eine oder mehrere Energieabgaben. In vielen Schulbüchern steht die Energieform direkt an den Pfeilen; in anderen Darstellungen markiert die Pfeilstärke, wie groß der jeweilige Anteil ist. Beides ist zulässig, solange die Logik sauber bleibt und die Darstellung nicht durcheinandergerät.
| Element | Was es bedeutet | Worauf ich achte |
|---|---|---|
| Kasten oder System | Der betrachtete Apparat, Körper oder Prozess | Die Grenze muss klar sein, sonst werden Ein- und Ausgänge unscharf |
| Pfeil hinein | Zugeführte Energie | Die Energieform sollte eindeutig benannt sein, etwa elektrisch oder chemisch |
| Pfeil heraus | Nutzenergie oder abgegebene Energie | Hier entscheidet sich, was das System eigentlich leisten soll |
| Pfeil in die Umgebung | Verlustenergie, oft als innere Energie oder Wärme | Verlust heißt nicht verschwunden, sondern für den betrachteten Zweck weniger nutzbar |
| Pfeildicke | Größe des Energieanteils | Nur verwenden, wenn die Skizze wirklich proportional gedacht ist |
Wenn du diese Bausteine einmal sicher erkennst, wird die Darstellung deutlich leichter lesbar. Der nächste Schritt ist dann die Frage, wann eine einfache Skizze reicht und wann eine strengere Sankey-ähnliche Darstellung sinnvoller ist.
Worin sich klassische Energieflussbilder und Sankey-Diagramme unterscheiden

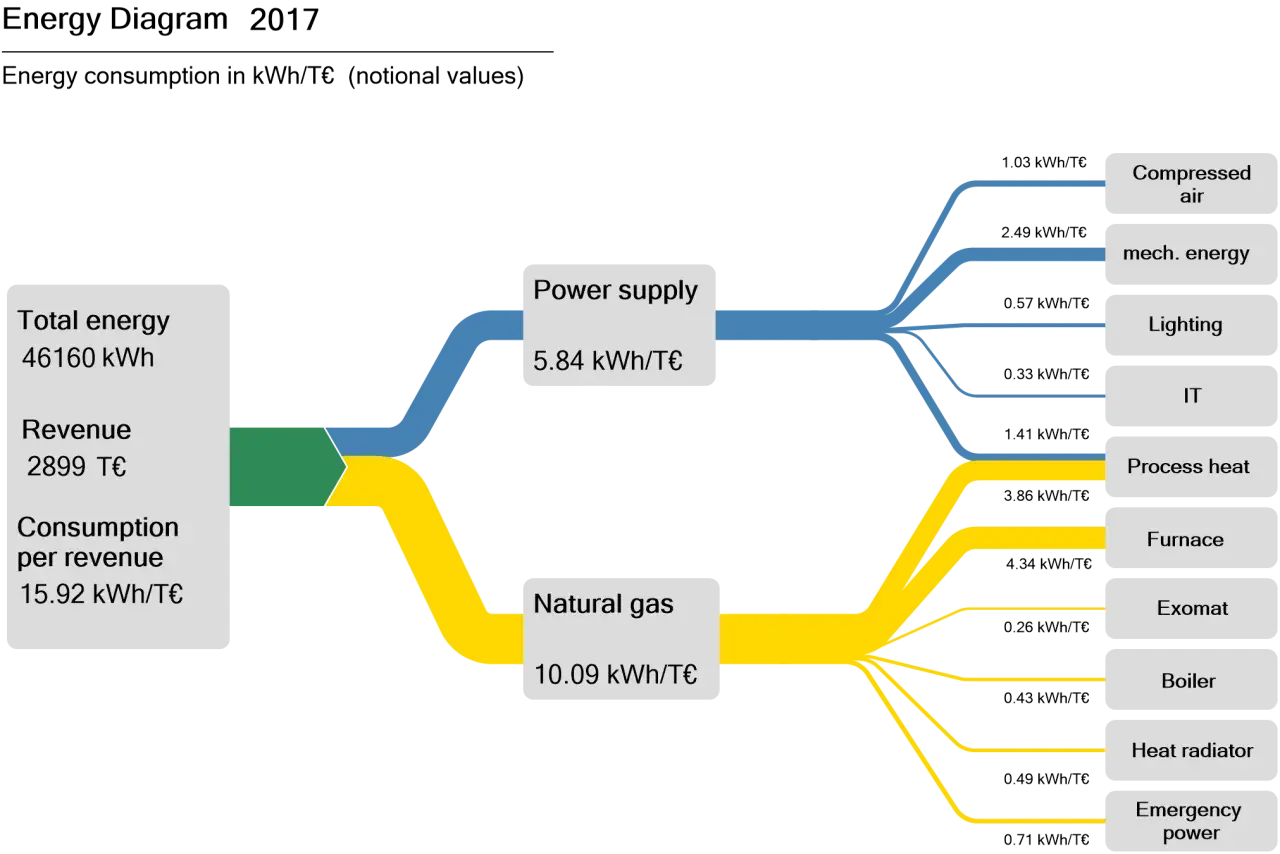

In der Praxis werden diese Begriffe oft vermischt, obwohl sie nicht ganz dasselbe meinen. Ein klassisches Energieflussbild ist meist eine didaktische Skizze: Es zeigt, welche Energie wohin geht, ohne jeden Anteil exakt zu skalieren. Ein Sankey-Diagramm geht weiter und stellt Energiemengen proportional zur Pfeilbreite dar. Das macht es besonders stark, wenn man Verluste oder Effizienz sichtbar machen will.| Merkmal | Klassisches Energieflussbild | Sankey-Diagramm |
|---|---|---|
| Ziel | Verständnis der Umwandlung | Verständnis plus Mengenvergleich |
| Darstellung | Meist Pfeile, Kästen und Beschriftungen | Pfeile mit Breite proportional zur Energiemenge |
| Genauigkeit | Oft qualitativ | Typischerweise quantitativ oder halbquantitativ |
| Einsatz im Unterricht | Einführung und Erklärung | Analyse, Vergleich und Bewertung von Verlusten |
| Stolperstein | Zu grobe Skizzen ohne klare Begriffe | Pfeile werden so gezeichnet, als wären sie proportional, obwohl keine Werte dahinterstehen |
Ich halte die Unterscheidung für wichtig, weil viele Lernende zu früh eine scheinbar exakte Zeichnung machen, obwohl ihnen gar keine Zahlen vorliegen. Wenn du dagegen sauber vom System aus denkst, wird die Skizze automatisch stimmig. Genau dort setzt der nächste Schritt an: das eigene Zeichnen.
So zeichnest du ein sauberes Diagramm selbst
Ich arbeite beim Zeichnen immer in derselben Reihenfolge, weil das Fehler reduziert. Erst das System, dann die Energiezufuhr, dann die gewünschte Wirkung, und erst am Ende die Verluste. Wer diese Reihenfolge umdreht, landet schnell bei einer hübschen, aber physikalisch unscharfen Skizze.
- System festlegen. Entscheide, was genau betrachtet wird: ein Wasserkocher, eine Lampe, ein Motor oder ein Mensch auf dem Fahrrad.
- Energiezufuhr benennen. Schreibe die Eingangssorte klar hin, etwa elektrische Energie, chemische Energie oder Strahlungsenergie.
- Nutzenergie bestimmen. Frage dich, was das System eigentlich leisten soll: Wärme, Bewegung, Licht oder eine andere Wirkung.
- Verluste ergänzen. Alles, was nicht zum Ziel beiträgt, landet meist als innere Energie in Bauteilen oder Umgebung.
- Bilanz prüfen. Die Energie verschwindet nicht. Was hinein geht, muss sich auf Nutz- und Verlustanteile verteilen.
Ein kleines Beispiel macht das greifbar: Wenn in einer vereinfachten Aufgabe 100 J elektrische Energie in einen Wasserkocher gehen, könnten 85 J als Wärme im Wasser ankommen und 15 J in Gehäuse und Umgebung landen. Das ist keine starre Naturkonstante, sondern ein didaktisches Beispiel. In der Realität hängen die Werte von Füllmenge, Starttemperatur, Isolierung und Gerätekonstruktion ab.
Wenn du mit Zahlen arbeitest, brauchst du keine künstlerische Zeichnung, sondern Konsistenz. Dann ist ein sauberes Diagramm vor allem ein Rechen- und Denkwerkzeug. Diese Logik zeigt sich besonders gut an typischen Alltagsbeispielen.
Typische Beispiele aus Unterricht und Alltag
Ein gutes Energieflussdiagramm lebt von Beispielen, die man sofort nachvollziehen kann. Ich nehme gerne Fälle, bei denen der Nutzen klar ist und die Verluste nicht versteckt sind. Dann wird deutlich, dass dieselbe Grundidee in ganz verschiedenen Situationen funktioniert.
| Beispiel | Energiefluss | Was man daran lernt |
|---|---|---|
| Wasserkocher | Elektrische Energie wird vor allem in Wärmeenergie des Wassers umgewandelt, ein kleiner Teil geht an Gehäuse und Luft verloren | Direkte Umwandlung mit vergleichsweise kleinen Verlusten |
| Glühlampe | Elektrische Energie wird in Licht und sehr viel Wärme umgewandelt | Warum alte Leuchtmittel energetisch schwach sind |
| Fahrradfahrer | Chemische Energie aus der Nahrung wird in Bewegung und Wärme umgewandelt | Dass der Körper nie verlustfrei arbeitet und Wärme ganz normal dazugehört |
| Solarzelle | Strahlungsenergie wird in elektrische Energie und Wärme umgewandelt | Dass die Ausbeute stark von Einstrahlung, Winkel und Temperatur abhängt |
Diese Beispiele sind deshalb so nützlich, weil sie die gleiche Grundfrage in unterschiedlichen Gewändern zeigen: Was ist die Nutzenergie, und was landet unweigerlich als Verlust im System? Gerade bei Licht und Bewegung wird schnell sichtbar, dass man Verluste nicht wegzeichnen kann, nur weil sie unbequem sind. Sie gehören zur Bilanz.
Typische Fehler und Grenzen der Darstellung
Viele schlechte Diagramme scheitern nicht an der Physik, sondern an einer unklaren Sprache. Wenn ich eine Skizze prüfe, schaue ich zuerst auf diese Punkte:
- Die Systemgrenze ist nicht festgelegt, deshalb bleibt unklar, was überhaupt zum Diagramm gehört.
- Wärme und Temperatur werden vermischt, obwohl sie nicht dasselbe sind.
- Verluste werden unterschlagen, damit das Diagramm aufgeräumter wirkt.
- Pfeile haben unterschiedliche Breiten, obwohl gar keine proportionale Darstellung gemeint ist.
- Joule und Watt werden verwechselt: Joule ist Energie, Watt ist Leistung, also Energie pro Zeit.
- Die Skizze wirkt exakt, obwohl keine Messwerte vorliegen.
- Das Diagramm wird als Zeitverlauf gelesen, obwohl es eigentlich Energieanteile und Umwandlungen beschreibt.
Die wichtigste Grenze ist aus meiner Sicht diese: Ein Energieflussdiagramm ist ein Modell, kein naturgetreues Foto. Es verdichtet einen Prozess auf das Wesentliche. Das ist seine Stärke, aber auch seine Schwäche, denn alles, was außerhalb der gewählten Systemgrenze liegt, kann die Interpretation sofort verändern. Ein Heizgerät ist zum Beispiel für den Raum effizient, wenn Wärme das Ziel ist, aber weniger sinnvoll, wenn man mechanische Arbeit erwartet.
Wenn du diese Grenze im Kopf behältst, vermeidest du den häufigsten Denkfehler: dass ein Diagramm schon deshalb „falsch“ sei, weil es vereinfacht. Vereinfachung ist hier nicht der Mangel, sondern die Methode. Die eigentliche Prüfgröße steckt deshalb im Wirkungsgrad.
Warum Wirkungsgrad die eigentliche Prüfgröße ist
Der Wirkungsgrad zeigt, wie viel der zugeführten Energie als Nutzenergie ankommt. Die Grundformel ist einfach: Wirkungsgrad = Nutzenergie / zugeführte Energie × 100 %. Wenn 100 J hineingehen und 80 J als gewünschte Wirkung herauskommen, liegt der Wirkungsgrad bei 80 %. Die restlichen 20 J sind nicht verschwunden, sondern im betrachteten System oder seiner Umgebung als weniger nutzbare Energie verteilt.
Besonders wichtig ist dabei der Zweck. Für eine Heizung kann Wärme das gewünschte Ergebnis sein, also ist ein hoher Wärmeanteil gut. Für eine Lampe ist dagegen Licht die Nutzenergie, und dann sind Wärmeverluste problematisch. Ich bewerte Diagramme deshalb nie isoliert, sondern immer im Zusammenhang mit dem Ziel des Systems.
Das ist auch der Punkt, an dem viele technische Entscheidungen verständlicher werden: Ein Elektromotor, eine LED oder ein gut gedämmter Wasserkocher sind nicht einfach „besser“, sondern besser für eine bestimmte Aufgabe. Sobald du das Diagramm als Ziel-Mittel-Bild liest, wird es deutlich aussagekräftiger als eine bloße Pfeilzeichnung. Genau deshalb lohnt sich am Ende noch ein kurzer Praxischeck.
Worauf ich bei Schulaufgaben und kleinen Experimenten achte
Wenn ich ein Energieflussdiagramm für eine Aufgabe oder ein Experiment bewerte, gehe ich mit einer kurzen Checkliste vor:
- Ist das betrachtete System klar abgegrenzt?
- Ist die Eingangssorte der Energie eindeutig genannt?
- Sind Nutzenergie und Verlustenergie sauber getrennt?
- Passen die Pfeile logisch zueinander, auch wenn keine exakten Werte angegeben sind?
- Wurde nicht Energie mit Leistung verwechselt?
- Ist klar, ob die Zeichnung nur qualitativ oder auch quantitativ gemeint ist?
Bei kleinen Experimenten sind die größten Abweichungen oft ganz banal: Reibung, Wärmeabgabe an die Umgebung, elektrische Widerstände oder schlechte Isolierung. Genau das ist für mich der eigentliche Lernwert solcher Diagramme. Sie zwingen dazu, Energie nicht als abstrakten Begriff zu behandeln, sondern als etwas, das in einem realen System tatsächlich Wege nimmt, umgewandelt wird und am Ende immer sauber bilanziert werden muss.
