Der LED-Aufbau wirkt von außen schlicht, ist innen aber ein präzises Zusammenspiel aus Halbleiter, Kontaktierung, Optik und Wärmeableitung. Genau dort entscheidet sich, warum eine LED effizient leuchtet, welche Lichtfarbe sie erzeugt und weshalb zwei scheinbar ähnliche Lampen im Alltag ganz unterschiedlich wirken. In diesem Artikel zeige ich die Bauteile einer LED, erkläre die Lichtentstehung und ordne ein, worauf es bei Bauformen, Qualität und Einsatz wirklich ankommt.
Die wichtigsten Bausteine einer LED auf einen Blick
- Das Licht entsteht im Halbleiterchip am p-n-Übergang, nicht im Gehäuse.
- Weißes Licht wird meist über eine blaue LED und eine Phosphorschicht erzeugt.
- Substrat, Bonddrähte, Linse und Gehäuse bestimmen Haltbarkeit und Abstrahlverhalten.
- In der fertigen Lampe ist der Konstantstromtreiber fast genauso wichtig wie der Chip.
- Wärme ist der größte Gegenspieler von Lebensdauer und Lichtstrom.

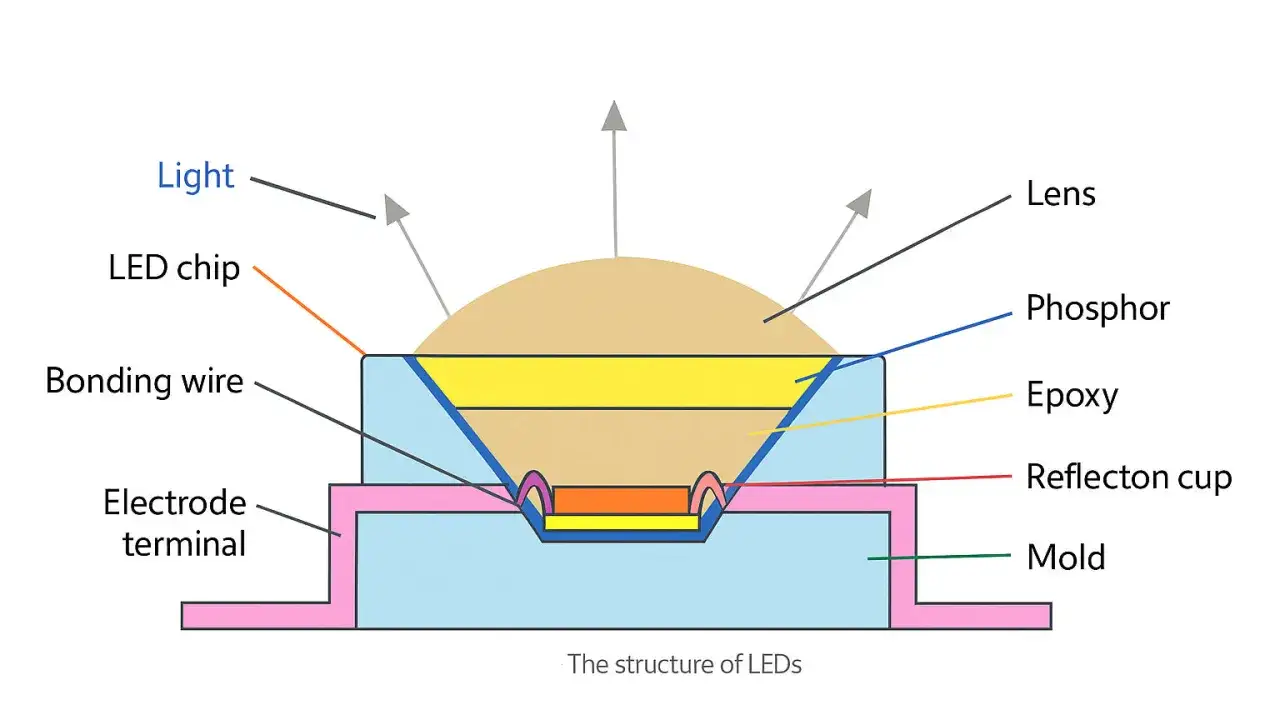

Die Bauteile einer LED und ihre Aufgabe
Ich trenne bei der Technik bewusst zwischen der LED selbst und der kompletten Leuchte. Die eigentliche Diode besteht aus wenigen, aber entscheidenden Schichten und Bauteilen.
| Bauteil | Funktion | Warum es wichtig ist |
|---|---|---|
| Halbleiterchip | Erzeugt das Licht im p-n-Übergang | Hier wird aus elektrischer Energie Photonenenergie |
| Substrat / Träger | Hält den Chip mechanisch und leitet Wärme ab | Ohne stabile Wärmeführung sinken Effizienz und Lebensdauer |
| Bonddrähte oder Flip-Chip-Kontakte | Stellen den elektrischen Anschluss her | Sie bestimmen mit, wie robust die Verbindung im Betrieb bleibt |
| Phosphorschicht | Wandelt einen Teil des blauen Lichts in weißes Licht um | Sie prägt Farbtemperatur und Farbwiedergabe |
| Gehäuse und Linse | Schützen den Chip und formen den Lichtkegel | Sie beeinflussen Abstrahlwinkel, Blendung und Lichtverteilung |
| Wärmeleiter / Kühlkörper | Führt Verlustwärme ab | Entscheidend für stabile Lichtleistung über viele Stunden |
| Treiber in der Lampe | Regelt den Strom für die LED | LEDs werden nicht sinnvoll über reinen Gleichspannungsbetrieb „frei laufen“ gelassen |
Gerade der letzte Punkt wird oft unterschätzt: Der Chip kann technisch sauber sein, aber eine schlechte Ansteuerung macht die ganze Lösung fragil. Deshalb lohnt sich im nächsten Schritt der Blick darauf, wie aus Strom überhaupt Licht wird.
So entsteht aus Strom sichtbares Licht
Wie das US-Energieministerium vereinfacht beschreibt, arbeitet eine LED mit einem p-n-Übergang: Auf der einen Seite herrscht ein Elektronenüberschuss, auf der anderen ein Elektronenmangel, also sogenannte Löcher. Fließt Strom durch diesen Übergang, treffen Elektronen und Löcher aufeinander, und ein Teil der Energie wird als Photon abgegeben. Genau dieses Photon ist das Licht, das wir sehen.
Der entscheidende Unterschied zur Glühlampe ist damit klar: Eine LED erzeugt Licht nicht durch ein heißes Filament, sondern durch Halbleiterphysik. Das macht sie effizienter und mechanisch robuster, aber auch empfindlicher gegenüber falscher Temperatur und falscher Stromführung.
Lesen Sie auch: U-Boote: So funktioniert die Technik unter Wasser wirklich
Warum die Lichtfarbe vom Material abhängt
Die Farbe einer LED hängt von der Bandlücke des Halbleitermaterials ab. Vereinfacht gesagt bestimmt das Material, wie viel Energie ein Photon trägt und welche Wellenlänge daraus entsteht. Rot, Gelb, Grün und Blau sind deshalb keine „Einstellung“, sondern eine Materialfrage.
Weißes Licht entsteht meist anders: Häufig emittiert der Chip zunächst blaues Licht, und eine Phosphorschicht wandelt einen Teil davon in breiteres, gelbliches Licht um. Aus dem Zusammenspiel beider Anteile entsteht der weiße Eindruck. Genau deshalb wirken hochwertige weiße LEDs nicht einfach „hell“, sondern auch farblich sauberer und natürlicher.
Für die Praxis heißt das: Wer Farbtreue braucht, achtet nicht nur auf Helligkeit, sondern auf die Art, wie das Licht intern erzeugt und anschließend gemischt wird. Das führt direkt zu den Bauformen, die man im Alltag tatsächlich begegnet.
Welche Bauformen im Alltag wirklich relevant sind
Es gibt nicht die eine LED, sondern mehrere Bauformen, die für unterschiedliche Aufgaben optimiert sind. Lumileds beschreibt zum Beispiel CoB-LEDs als mehrere Chips auf einem thermisch effizienten Substrat unter einer gemeinsamen Phosphorschicht. Das ist im Kern eine andere Bauweise als bei klassischen Einzel-LEDs auf einer Platine.
| Bauform | Typische Nutzung | Stärke | Grenze |
|---|---|---|---|
| SMD-LED | LED-Streifen, Leuchtmittel, Displays | Kompakt, günstig, vielseitig | Wärme muss über die Platine sauber abgeführt werden |
| COB | Downlights, Spots, Arbeitslicht | Hohe Lichtdichte auf kleiner Fläche, gleichmäßige Optik | Thermik und Blendung müssen gut geplant werden |
| High-Power-LED | Außenlicht, Automotive, Taschenlampen | Sehr hohe Lichtleistung pro Chip | Ohne Kühlung schnell problematisch |
| Mini- / Micro-LED | Displays, Signage, Spezialanwendungen | Sehr feine Struktur, hohe Helligkeit und Kontrast | Teurer und fertigungstechnisch anspruchsvoll |
Im Haushalt sieht man am häufigsten SMD-LEDs in Lampen, Panels und Streifen sowie COB-LEDs in Spots und kompakten Leuchten. Für mich ist die wichtigste Erkenntnis nicht die Bauform selbst, sondern ihre Konsequenz: Je kleiner die Lichtfläche und je höher die Leistung, desto wichtiger werden Kühlung, Optik und gleichmäßige Stromversorgung.
Damit sind wir beim Punkt, an dem viele Produkte in der Praxis gewinnen oder verlieren: Wärme und Strom.
Wärme und Strom sind die eigentlichen Stresstests
Eine LED reagiert empfindlich auf zu hohe Temperatur am Halbleiterübergang. Mit steigender Junction Temperature sinkt die Lichtausbeute, und die Alterung beschleunigt sich. Das US-Energieministerium weist darauf hin, dass LED-Systeme deshalb ein thermisches Management brauchen und dass die Temperatur an der Sperrschicht in Leuchten deutlich über 60 °C und in manchen Fällen auch über 100 °C liegen kann.
In der Praxis bedeutet das: Nicht die LED „an sich“ ist meist das Problem, sondern die Kombination aus Chip, Platine, Kühlkörper und Treiber. Eine gute Lampe arbeitet mit konstantem Strom, nicht mit blindem Spannungsgleichlauf. Bei vielen weißen Einzel-LEDs liegt die Vorwärtsspannung grob im Bereich von etwa 2,8 bis 3,3 Volt pro Chip; rote LEDs liegen meist niedriger. Diese Werte sind nur Richtwerte, aber sie zeigen, warum ein Treiber unverzichtbar ist.
- Zu viel Wärme reduziert Lichtstrom und Lebensdauer.
- Zu hoher Strom kann den Chip und die Bondverbindungen schädigen.
- Zu wenig Kühlung ist besonders bei geschlossenen Leuchten ein Problem.
- Ein schwacher Treiber fällt in Lampen oft früher aus als der LED-Chip selbst.
Ich achte deshalb immer zuerst auf die thermische Reserve. Wenn eine Leuchte sehr hell ist, aber kaum Masse, kaum Metallfläche und keine vernünftige Wärmeableitung besitzt, ist das ein Warnsignal. Genau diese Zusammenhänge helfen auch bei der Bewertung der Produktqualität.
Woran ich gute LED-Qualität im Alltag erkenne
Im Alltag zählt nicht nur, ob eine LED hell ist. Entscheidend ist, wie stabil und angenehm sie leuchtet. Für Wohnräume bevorzuge ich meist eine gute Farbwiedergabe und ein ruhiges Lichtbild, während im Keller oder im Flur andere Prioritäten reichen können.
- Farbwiedergabe: Ra 80 ist für viele Standardanwendungen ausreichend, Ra 90 wirkt bei Küche, Wohnzimmer und Arbeitsflächen sichtbar natürlicher.
- Farbtemperatur: Warmweiß um 2.700 bis 3.000 K wirkt wohnlich, neutralweiß zwischen 3.500 und 4.000 K eher sachlich.
- Flimmerverhalten: Geringes Flickern ist angenehmer für Augen und Kameraaufnahmen.
- Gleichmäßigkeit: Mehrere Leuchten sollten nicht sichtbar unterschiedliche Weißtöne haben; hier helfen enge Binning-Toleranzen.
- Verarbeitung: Metallkörper, saubere Wärmeführung und ein vernünftiger Treiber sind oft verlässlicher als Werbeversprechen.
2026 ist der eigentliche Qualitätsunterschied im Markt oft nicht mehr die nackte Effizienz, sondern die Summe aus Lichtqualität, Flickerarmut und sauberem Thermikdesign. Wer das verstanden hat, fällt auch bei typischen Fehlern deutlich seltener hinein.
Typische Fehler beim Einsatz von LEDs
Viele Probleme entstehen nicht durch die LED selbst, sondern durch falsche Erwartungen oder schlechte Einbaubedingungen. Das sehe ich immer wieder bei Austauschlampen im Haushalt.
- Lumen mit Watt verwechseln: Watt sagt nur etwas über den Verbrauch, nicht direkt über die Helligkeit. Für den Vergleich zählt der Lichtstrom in Lumen.
- Dimmer ignorieren: Nicht jede LED ist mit jedem Dimmer kompatibel. Wenn es flackert oder brummt, liegt das oft an der Steuerung, nicht am Leuchtmittel.
- Geschlossene Einbauten unterschätzen: In engen Deckenhohlräumen oder geschlossenen Gehäusen steigt die Temperatur schnell zu stark an.
- Nur auf den Preis schauen: Billige Produkte sparen häufig an Treiber, Kühlung oder Optik. Das merkt man später an Farbdrift oder frühem Ausfall.
- Falsche Lichtfarbe wählen: Ein zu kühles Licht im Wohnbereich wirkt hart, ein zu warmes Licht an der Werkbank kann unpraktisch sein.
Was beim nächsten Wechsel im Haushalt den Unterschied macht
Wenn ich eine LED-Lampe oder Leuchte auswähle, prüfe ich zuerst den Einsatzort, dann die Lichtqualität und erst danach den Preis. Für den Haushalt heißt das ganz praktisch: Sockel, Bauform, Lumen, Farbtemperatur, Farbwiedergabe, Dimmbarkeit und Einbausituation gehören zusammen. Wer nur auf die Verpackungsschlagworte schaut, übersieht schnell die technischen Details, die später den Komfort bestimmen.
Der eigentliche Wert einer LED liegt nicht im nackten Chip, sondern im Zusammenspiel aus Halbleiter, Phosphor, Gehäuse, Treiber und Wärmeabfuhr. Wer den Aufbau verstanden hat, erkennt schneller, warum manche Produkte jahrelang unauffällig funktionieren und andere schon nach kurzer Zeit an Lichtqualität verlieren. Genau darin steckt der praktische Nutzen des Themas im Alltag.
