Eine Dampfmaschine ist im Kern ein sehr direkter Übersetzer von Wärme in Bewegung: Wasser wird erhitzt, der Dampf baut Druck auf, ein Kolben setzt sich in Gang und über Kurbelwelle und Schwungrad wird daraus nutzbare Drehbewegung. Wer versteht, wie diese wenigen Schritte zusammenspielen, versteht nicht nur ein historisches Kraftwerk, sondern auch das Grundprinzip vieler moderner Wärmekraftmaschinen. Ich zeige hier die Funktionsweise so, dass die Mechanik klar wird, ohne sie unnötig zu verkomplizieren.
Die wichtigsten Punkte auf einen Blick
- Der Kessel erzeugt Dampf, der unter Druck steht und Arbeit leisten kann.
- Im Zylinder drückt der Dampf einen Kolben hin und her.
- Schieber oder Ventile steuern, wann der Dampf ein- und austritt.
- Kurbelwelle und Schwungrad machen aus der linearen Bewegung eine gleichmäßige Rotation.
- Der größte Effizienzgewinn entsteht, wenn der Zylinder möglichst heiß bleibt und der Dampf sauber geführt wird.
- Das Prinzip lebt heute vor allem in Dampfturbinen, Kraftwerken und industriellen Anlagen weiter.
Was im Inneren wirklich passiert
Die eigentliche Antwort auf die Frage, wie eine Dampfmaschine funktioniert, ist einfacher als ihr Ruf: Heißer Dampf dehnt sich aus und erzeugt Druck. Dieser Druck wirkt nicht abstrakt, sondern ganz konkret auf eine Fläche im Zylinder, meist auf den Kolben. Sobald der Kolben bewegt wird, ist aus Wärme mechanische Arbeit geworden.
Der entscheidende Punkt ist dabei nicht nur der Dampf selbst, sondern der Unterschied zwischen heißem, unter Druck stehendem Dampf und dem niedrigeren Druck auf der anderen Seite des Kolbens. Genau diese Druckdifferenz liefert die Kraft. Ich würde die Maschine deshalb nie als bloßen „Dampfapparat“ sehen, sondern als präzise geregelte Wärmekraftmaschine: Ohne Steuerung, Abdichtung und Umwandlung in Rotation wäre sie nur ein Kessel mit viel Energie und wenig Nutzen.
Damit diese Kraft nicht nur hin und her arbeitet, sondern am Ende eine Maschine antreibt, braucht es den Blick auf die Bauteile. Und genau dort wird die Mechanik erst richtig greifbar.
Welche Bauteile die Maschine brauchbar machen
Ich merke mir die Dampfmaschine am besten über ihre wichtigsten Teile. Jedes Element hat eine klar abgegrenzte Aufgabe, und erst ihr Zusammenspiel macht aus heißem Dampf eine nutzbare Antriebsmaschine.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Kessel | Erhitzt Wasser und erzeugt Dampf | Ohne konstanten Dampfnachschub gibt es keinen Antrieb |
| Zylinder | Führt den Kolben und hält den Druckraum | Hier findet die eigentliche Arbeitsleistung statt |
| Kolben | Nimmt den Dampfdruck auf und bewegt sich hin und her | Er ist das direkte Arbeitsorgan der Maschine |
| Schieber oder Ventile | Steuern Einlass und Auslass des Dampfes | Sie bestimmen Timing, Leistung und Wirkungsgrad |
| Pleuel und Kurbelwelle | Wandeln die lineare Bewegung in Rotation um | Erst dadurch kann die Maschine Räder, Walzen oder Generatoren antreiben |
| Schwungrad | Speichert Bewegungsenergie und glättet den Lauf | Es macht den Takt der Maschine gleichmäßiger |

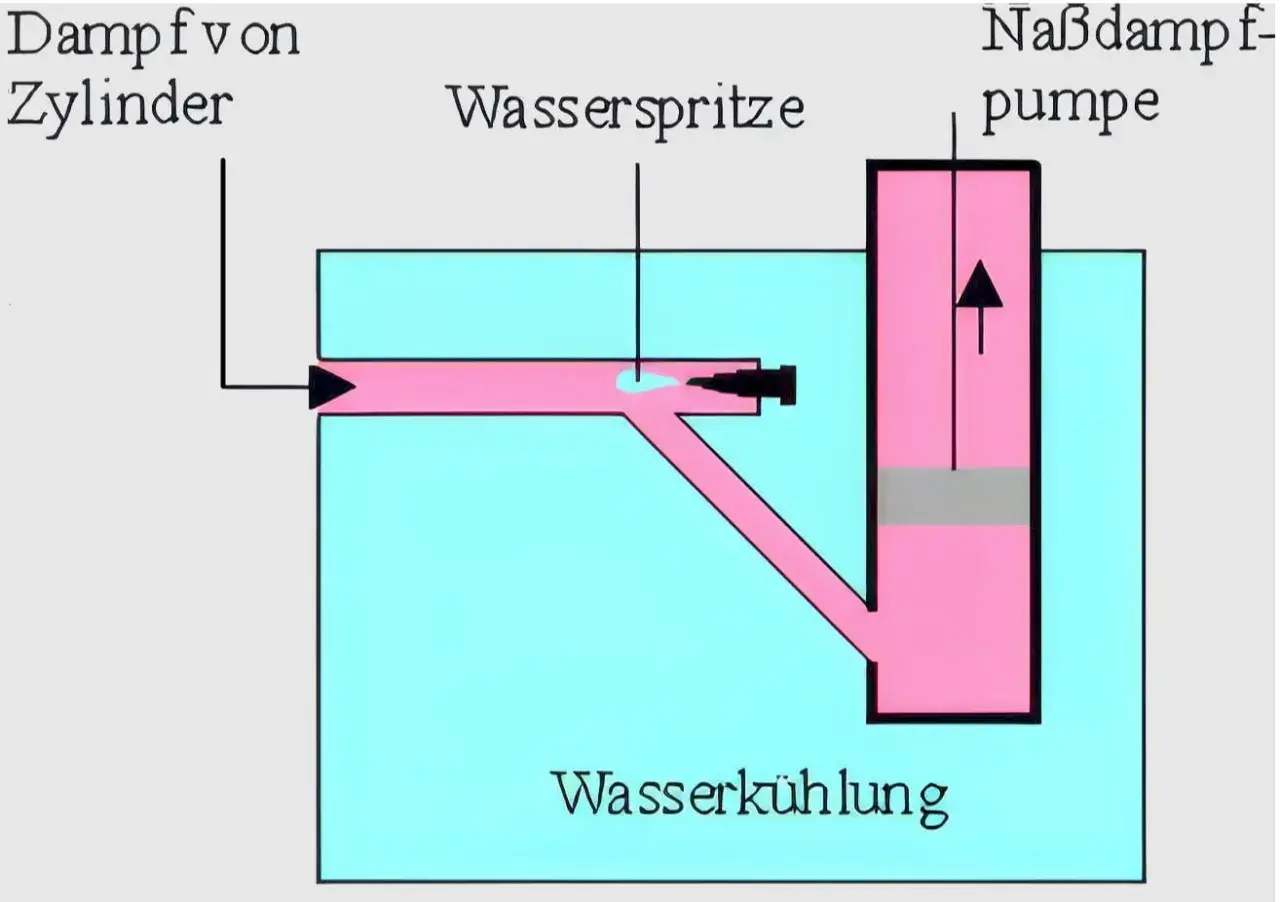

| Kondensator | Kühlt den Dampf nach dem Arbeitshub ab | Er verbessert den Wirkungsgrad, weil der Druckabfall stärker wird |
Gerade das Schwungrad wird oft unterschätzt. Es erzeugt keine Energie, sondern gleicht die stoßartige Arbeit des Kolbens aus. Genau dieser Unterschied macht die Maschine alltagstauglich: Eine Dampfmaschine arbeitet nicht schön gleichmäßig, aber sie lässt sich so beruhigen, dass am Ende ein brauchbarer Antrieb entsteht. Das führt direkt zum eigentlichen Arbeitsablauf.
So läuft der Arbeitstakt Schritt für Schritt
Die beste Kurzfassung lautet: Füllen, drücken, umsetzen, ausstoßen. In der Praxis läuft das als wiederkehrender Zyklus ab, und genau dieses Taktprinzip ist für das Verständnis entscheidend.
- Dampf einlassen: Über Schieber oder Ventile strömt heißer Dampf in den Zylinder.
- Kolben bewegen: Der Druck drückt den Kolben in eine Richtung und verrichtet Arbeit.
- Bewegung umwandeln: Pleuel und Kurbelwelle verwandeln den Hub in Drehbewegung.
- Dampf auslassen: Der verbrauchte Dampf wird abgeführt oder in einen Kondensator geleitet.
- Rückhub sichern: Beim einfachwirkenden System hilft Schwungrad und gespeicherte Bewegung, beim doppeltwirkenden System arbeitet der Dampf auch auf der Rückseite des Kolbens.
Der Unterschied zwischen einfachwirkend und doppeltwirkend ist dabei mehr als ein Detail. Bei einer einfachwirkenden Maschine arbeitet der Dampf nur auf einer Seite des Kolbens; die Rückbewegung übernimmt dann die gespeicherte Energie im Schwungrad. Bei einer doppeltwirkenden Maschine wird der Kolben abwechselnd von beiden Seiten beaufschlagt, sodass fast jeder Hub Arbeit leisten kann. Das ist mechanisch eleganter und deutlich effizienter. Von hier aus ist der Schritt zu den verschiedenen Bauarten nicht mehr weit.
Welche Bauarten die Funktionsweise verändern
Wenn man Dampfmaschine nicht nur historisch, sondern technisch betrachtet, sind die Unterschiede zwischen den Bauarten wichtig. Nicht jede Dampfmaschine arbeitet nach exakt demselben Muster, auch wenn das Grundprinzip gleich bleibt.
| Bauart | Prinzip | Stärke | Grenze |
|---|---|---|---|
| Einfachwirkende Maschine | Dampf drückt nur in eine Richtung auf den Kolben | Einfach aufgebaut | Leerhub kostet Energie |
| Doppeltwirkende Maschine | Dampf arbeitet abwechselnd auf beiden Kolbenseiten | Mehr Leistung, ruhigerer Lauf | Mechanisch aufwendiger |
| Verbundmaschine | Dampf expandiert nacheinander in mehreren Zylindern | Besserer Wirkungsgrad | Komplexer Aufbau |
| Dampfturbine | Dampf treibt statt eines Kolbens rotierende Schaufeln an | Sehr hohe Leistungen, kompakt | Anderes Prinzip als die klassische Kolbendampfmaschine |
Die historische Entwicklung zeigt sehr klar, wohin die Reise ging: Von frühen, vergleichsweise ineffizienten Maschinen hin zu deutlich besseren Lösungen. Frühe atmosphärische Dampfmaschinen lagen teils unter 1 Prozent Wirkungsgrad, was heute fast absurd wirkt. Genau deshalb war die Trennung von Kessel und Kondensation so wichtig: Der Zylinder musste nicht dauernd neu aufgeheizt und wieder abgekühlt werden. Wenn man das verstanden hat, versteht man auch, warum Effizienz bei Dampftechnik immer eine Frage der Temperaturführung ist.
Wo die Energie verloren geht
Aus meiner Sicht wird die Dampfmaschine erst dann wirklich verständlich, wenn man ihre Verluste mitdenkt. Denn ein Teil der eingesetzten Wärme wird in Arbeit verwandelt, der Rest verschwindet in Reibung, Wärmeabgabe und Abgasen. Genau dort entscheidet sich, ob die Maschine grob funktioniert oder wirtschaftlich sinnvoll läuft.
- Wärmeverluste am Zylinder: Wenn der Zylinder zu stark abkühlt, kondensiert ein Teil des Dampfes zu früh.
- Undichte Stellen: Jede Leckage kostet Druck und damit Leistung.
- Friction im Gestänge: Pleuel, Lager und Kurbeltrieb brauchen Energie für sich selbst.
- Unsaubere Steuerung: Wenn der Dampf zu früh oder zu spät einströmt, geht Arbeit verloren.
- Zu geringe Expansion: Wird der Dampf nicht sinnvoll ausgenutzt, bleibt Potenzial ungenutzt im Auspuff oder Kondensat.
Der große Fortschritt bei Watt war deshalb nicht nur „mehr Dampf“, sondern vor allem bessere Nutzung des vorhandenen Dampfes. Der separate Kondensator hielt den Arbeitszylinder heiß und verbesserte die Leistung spürbar. Spätere Hochdruckmaschinen gingen noch weiter, verlangten aber auch robustere Kessel und mehr Sicherheitsdisziplin. Ein Kessel ist eben kein harmloser Wasserkocher, sondern ein Drucksystem mit klaren technischen Grenzen. Genau dieser Mix aus Nutzen und Risiko macht die Technik so lehrreich.
Warum das Prinzip bis heute relevant bleibt
Eine klassische Kolbendampfmaschine sieht man heute selten im Alltag, aber ihr Grundprinzip ist keineswegs verschwunden. Es lebt in Dampfturbinen, Kraftwerken und industriellen Prozessen weiter, also überall dort, wo Wärme in kontrollierte mechanische oder elektrische Leistung umgewandelt wird. Die Form hat sich geändert, die Logik dahinter nicht.
Für mich ist die Dampfmaschine deshalb mehr als ein Museumsstück. Sie zeigt in Reinform, wie Thermodynamik praktisch wird: Wärme wird zu Druck, Druck zu Bewegung, Bewegung zu nutzbarer Arbeit. Wer dieses Prinzip verstanden hat, versteht auch viele moderne Antriebe und Energieanlagen besser, weil fast jede davon ähnliche Fragen stellt: Wie wird Energie erzeugt, wie wird sie geführt, und wo gehen Verluste verloren?
Die einfache Antwort auf die Frage nach der Funktionsweise lautet also: Wasser wird zu Dampf, Dampf wird zu Druck, Druck bewegt einen Kolben, und eine Mechanik macht daraus Rotation. Der Rest ist gute Steuerung, saubere Abdichtung und möglichst wenig Verlust. Genau darin liegt die technische Faszination dieser Maschine bis heute.
