Die Beschriftung eines Mikroskops wirkt auf den ersten Blick wie reine Schulroutine, ist aber in Wahrheit ein guter Einstieg in Optik, Technik und sauberes Beobachten. Ich gehe die wichtigsten Bauteile eines Lichtmikroskops durch, zeige eine sinnvolle Reihenfolge zum Beschriften und erkläre, wo die typischen Stolperstellen liegen. Wer die Teile nicht nur benennt, sondern ihre Funktion versteht, kommt bei Arbeitsblättern, im Unterricht und im Umgang mit Technik deutlich schneller voran.
Die wichtigsten Bauteile und die richtige Reihenfolge zuerst
- Okular, Objektive, Objekttisch, Kondensor und Blende gehören fast immer zu den Kernbegriffen.
- Die beste Reihenfolge beim Beschriften ist meist von oben nach unten und dann von der Optik zur Beleuchtung.
- Viele Verwechslungen entstehen zwischen Okular und Objektiv oder zwischen Kondensor und Blende.
- Je nach Gerätetyp sind nicht alle Teile vorhanden, vor allem bei Digitalmikroskopen und Stereomikroskopen.
- In der Schule werden häufig 8 bis 12 Bezeichnungen abgefragt, manchmal auch mehr, wenn der Aufbau detailliert ist.
Welche Teile beim Mikroskop beschriftet werden sollten

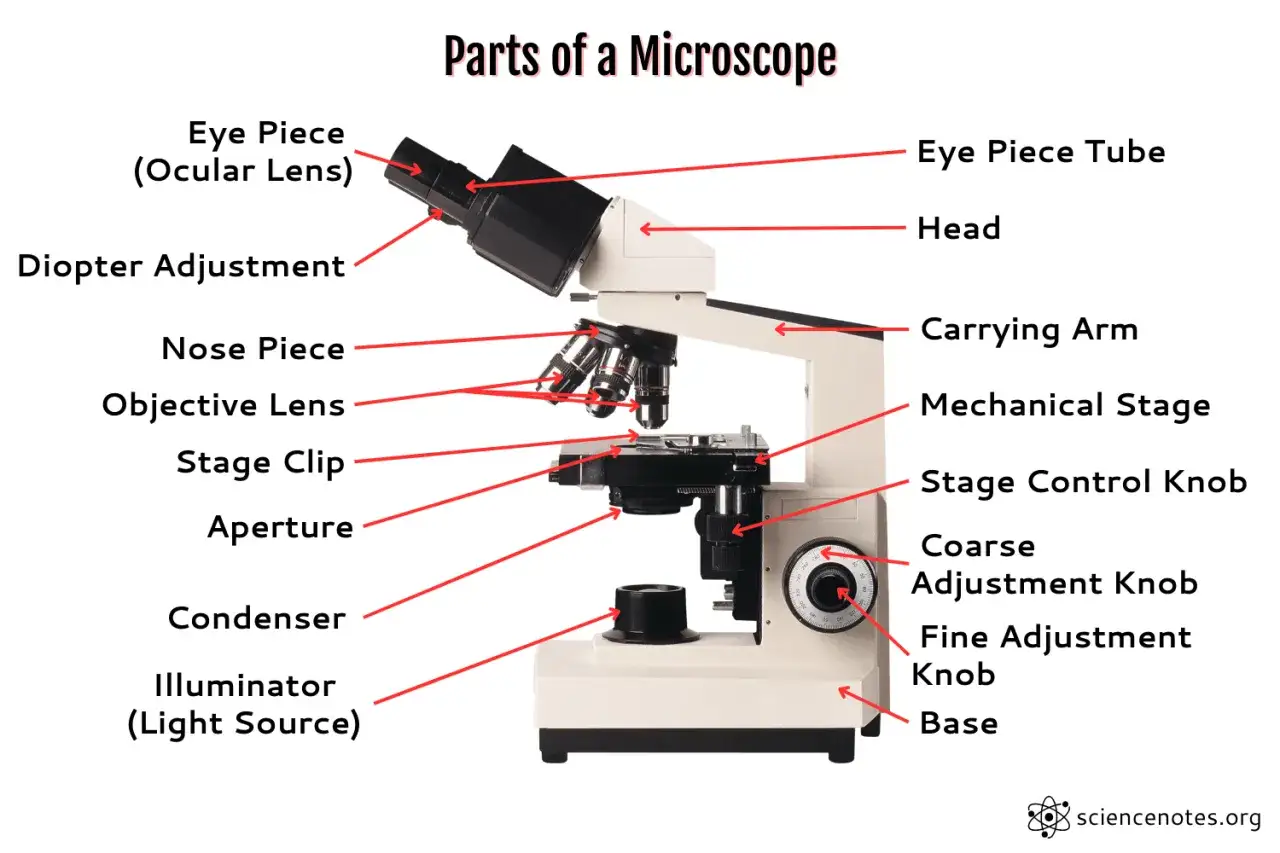

Wenn ich ein Lichtmikroskop beschrifte, beginne ich nie mit den kleinen Details, sondern mit den Bauteilen, die das Gerät überhaupt als optisches System zusammenhalten. Das sind die Teile, die man in fast jeder Schulzeichnung wiederfindet: oben das Okular, darunter der Tubus, dann der Objektivrevolver mit den Objektiven und in der Mitte der Objekttisch. Unten folgen Kondensor, Blende, Lichtquelle, Grobtrieb, Feintrieb, Stativ und Fuß.
| Teil | Kurzfunktion | Worauf du beim Beschriften achten solltest |
|---|---|---|
| Okular | Hier schaust du hinein; es vergrößert das Zwischenbild weiter. | Immer ganz oben am Mikroskop verorten. |
| Tubus | Verbindet Okular und Objektive. | Nicht mit dem Stativ verwechseln. |
| Objektivrevolver | Trägt mehrere Objektive und lässt sie wechseln. | Liegt direkt unter dem Tubus. |
| Objektive | Liefern die erste starke Vergrößerung. | Oft mehrere Linsen mit unterschiedlicher Stärke. |
| Objekttisch | Trägt den Objektträger mit dem Präparat. | Die Plattform in der Mitte des Geräts. |
| Kondensor | Bündelt das Licht auf das Präparat. | Sitzt unter dem Objekttisch. |
| Blende | Regelt die Lichtmenge und beeinflusst den Kontrast. | Oft direkt beim Kondensor eingezeichnet. |
| Lichtquelle | Beleuchtet die Probe von unten. | Bei älteren Zeichnungen manchmal als Spiegel dargestellt. |
| Grobtrieb | Für grobe Scharfstellung. | Meist die größere der beiden Fokussierschrauben. |
| Feintrieb | Für präzise Scharfstellung. | Die kleinere Stellschraube neben oder in der Nähe des Grobtriebs. |
| Stativ | Tragende Struktur des Mikroskops. | Hält die gesamte Optik zusammen. |
| Fuß | Sorgt für Standfestigkeit. | Ganz unten, oft breit und schwer. |
Wichtig ist noch die Unterscheidung zwischen Objektträger und Präparat: Der Objektträger ist das Glasplättchen, das Präparat ist die eigentliche Probe darauf. Genau diese Feinheit wird in Beschriftungsaufgaben gern geprüft, weil sie zeigt, ob man nur auswendig gelernt oder wirklich verstanden hat. Wer die Teile sauber voneinander trennt, hat später auch bei komplizierteren Aufbauten deutlich weniger Mühe.
So gehst du beim Beschriften systematisch vor
Ich sortiere ein Mikroskop gedanklich immer von oben nach unten und dann von außen nach innen. Das hilft, weil die meisten Zeichnungen genau so aufgebaut sind: Erst die optische Achse, dann die Tragstruktur, am Ende die Beleuchtung und die Fokussierung. Bei einem Arbeitsblatt mit 8 bis 12 Begriffen ist das meist der schnellste Weg zu einer sauberen Lösung.
- Beginne mit den eindeutig sichtbaren Großteilen: Okular, Stativ und Fuß.
- Gehe dann zur Optik weiter: Tubus, Objektivrevolver und Objektive.
- Beschrifte danach den Arbeitsbereich: Objekttisch, Objektträger und Präparat.
- Ergänze die Beleuchtung: Kondensor, Blende und Lichtquelle.
- Setze zum Schluss die Bedienelemente: Grobtrieb und Feintrieb.
Ich finde diese Reihenfolge deshalb so robust, weil sie dem Aufbau des Geräts folgt und nicht dem Zufall der Zeichnung. Wenn Pfeile oder Beschriftungslinien dicht beieinander liegen, lohnt es sich außerdem, erst die großen, gut erkennbaren Elemente zu lösen und erst danach die kleinen Details. Genau dort entstehen die meisten Verwechslungen, und die räume ich im nächsten Abschnitt auf.
Diese Teile werden am häufigsten verwechselt
Aus meiner Sicht sind es vor allem fünf Paarungen, die in Lernzetteln und Prüfungen immer wieder durcheinandergeraten. Das Problem ist selten der Begriff selbst, sondern die ähnliche Lage im Bild oder die ähnliche Funktion. Wer diese Unterschiede einmal klar hat, liest jede Zeichnung viel sicherer.
| Oft verwechselt | So merkst du dir den Unterschied |
|---|---|
| Okular und Objektiv | Das Okular ist oben am Auge, das Objektiv sitzt nah an der Probe. |
| Kondensor und Blende | Der Kondensor bündelt das Licht, die Blende regelt die Menge. |
| Objekttisch und Objektträger | Der Objekttisch gehört zum Gerät, der Objektträger ist das Glasplättchen. |
| Grobtrieb und Feintrieb | Der Grobtrieb bewegt schnell, der Feintrieb stellt exakt scharf. |
| Stativ und Fuß | Das Stativ trägt den Aufbau, der Fuß sorgt für einen sicheren Stand. |
Bei älteren Schulzeichnungen taucht manchmal noch ein Spiegel statt einer modernen LED-Lichtquelle auf. Das ist kein Fehler, sondern ein Hinweis auf das Gerät oder auf die Art der Vorlage. Ich achte deshalb immer darauf, ob ich ein klassisches Lichtmikroskop, ein älteres Schema oder ein modernes Schulmodell vor mir habe. Sobald du diese Fallen kennst, wird auch der Vergleich verschiedener Geräte deutlich einfacher.
Warum die Beschriftung je nach Mikroskoptyp anders ausfällt
Nicht jedes Mikroskop wird gleich beschriftet, und genau das ist in der Praxis wichtig. Ein klassisches Lichtmikroskop hat andere Bauteile als ein Stereomikroskop oder ein Digitalmikroskop. Wer das übersieht, ordnet Begriffe schnell falsch zu und lernt am eigentlichen Gerät vorbei.
| Mikroskoptyp | Typische Beschriftung | Worauf du achten solltest | Typischer Einsatz |
|---|---|---|---|
| Lichtmikroskop | Okular, Objektive, Objekttisch, Kondensor, Blende, Lichtquelle | Der Standardfall in Schule und Grundausbildung | Zellen, Gewebe, einfache Präparate |
| Stereomikroskop | Okulare, Zoom, Arbeitsabstand, Beleuchtung von oben | Oft kein klassischer Kondensor unter dem Tisch | Elektronik, Insekten, Münzen, kleine Bauteile |
| Digitalmikroskop | Kamera, Objektivsystem, Bildschirm, Software-Steuerung | Ein Okular kann fehlen oder nur als Zusatz vorhanden sein | Dokumentation, Analyse, Unterricht, Werkstatt |
Gerade im Alltag begegnen uns solche Unterschiede häufiger, als man denkt. In der Werkstatt, in der Qualitätskontrolle oder beim Blick auf kleine elektronische Bauteile ist ein Stereomikroskop oft nützlicher als ein klassisches Schulmikroskop, weil der Arbeitsabstand größer ist und das Bild räumlicher wirkt. Beim Digitalmikroskop verschiebt sich die Beschriftung dagegen teilweise in Richtung Kamera und Software, also weg von rein optischen Teilen. Ich halte das für einen guten Prüfstein: Wer ein Gerät beschriftet, sollte immer zuerst fragen, welcher Mikroskoptyp überhaupt vorliegt.
Was beim Lernen wirklich hängen bleibt
Wenn ich mir den Aufbau eines Mikroskops merke, denke ich nicht an ein loses Wörterpaket, sondern an drei Ebenen: oben sehen, in der Mitte arbeiten, unten beleuchten und fokussieren. Dieser einfache Dreiklang reicht oft schon, um die meisten Beschriftungen sicher abzuleiten. Wer dann noch die typischen Verwechslungen kennt, arbeitet nicht mehr mechanisch, sondern erkennt den funktionalen Aufbau des Geräts.
- Oben sitzt die Beobachtung mit Okular und Tubus.
- In der Mitte liegen Objektive, Revolver und Objekttisch.
- Unten findest du Lichtquelle, Kondensor, Blende und Standfuß.
- Bei der Schärfe unterscheidest du Grobtrieb und Feintrieb sauber.
- Beim Gerätetyp prüfst du immer, ob es wirklich ein Lichtmikroskop, Stereomikroskop oder Digitalmikroskop ist.
Für die Praxis reicht mir am Ende oft diese Regel: Ein gutes Beschriftungswissen ist nicht bloß ein Lernziel für den Unterricht, sondern ein kleines Stück technisches Grundverständnis. Genau das macht den Unterschied zwischen Auswendiglernen und echtem Verstehen. Wer ein Mikroskop sauber beschriften kann, liest auch andere technische Geräte strukturierter und genauer.
