Ein Transformator wirkt äußerlich schlicht, entscheidet aber in der Praxis darüber, wie effizient elektrische Energie an die richtige Spannung angepasst wird. Wer den Aufbau versteht, sieht sofort, warum Kern, Wicklungen, Isolierung und Kühlung immer zusammen gedacht werden müssen. Genau darum geht es hier: um die wichtigsten Bauteile, ihre Aufgabe und die Varianten, die im Alltag und in der Energieverteilung wirklich relevant sind.
Die wichtigsten Bauteile und ihre Aufgabe auf einen Blick
- Der Eisenkern bündelt den magnetischen Fluss und macht die Energieübertragung überhaupt erst effizient.
- Primär- und Sekundärwicklung bestimmen über das Windungsverhältnis die Spannungsänderung.
- Isolierung schützt die Wicklungen, trennt leitende Teile und entscheidet über die Betriebssicherheit.
- Je nach Bauform übernehmen Öl oder Luft zusätzlich die Kühlung und den Wärmetransport.
- Stufenschalter und Anschlussdurchführungen sind vor allem bei größeren Geräten wichtig, weil sie Spannung und Netzanbindung beeinflussen.
Wie ein Transformator Spannung überträgt

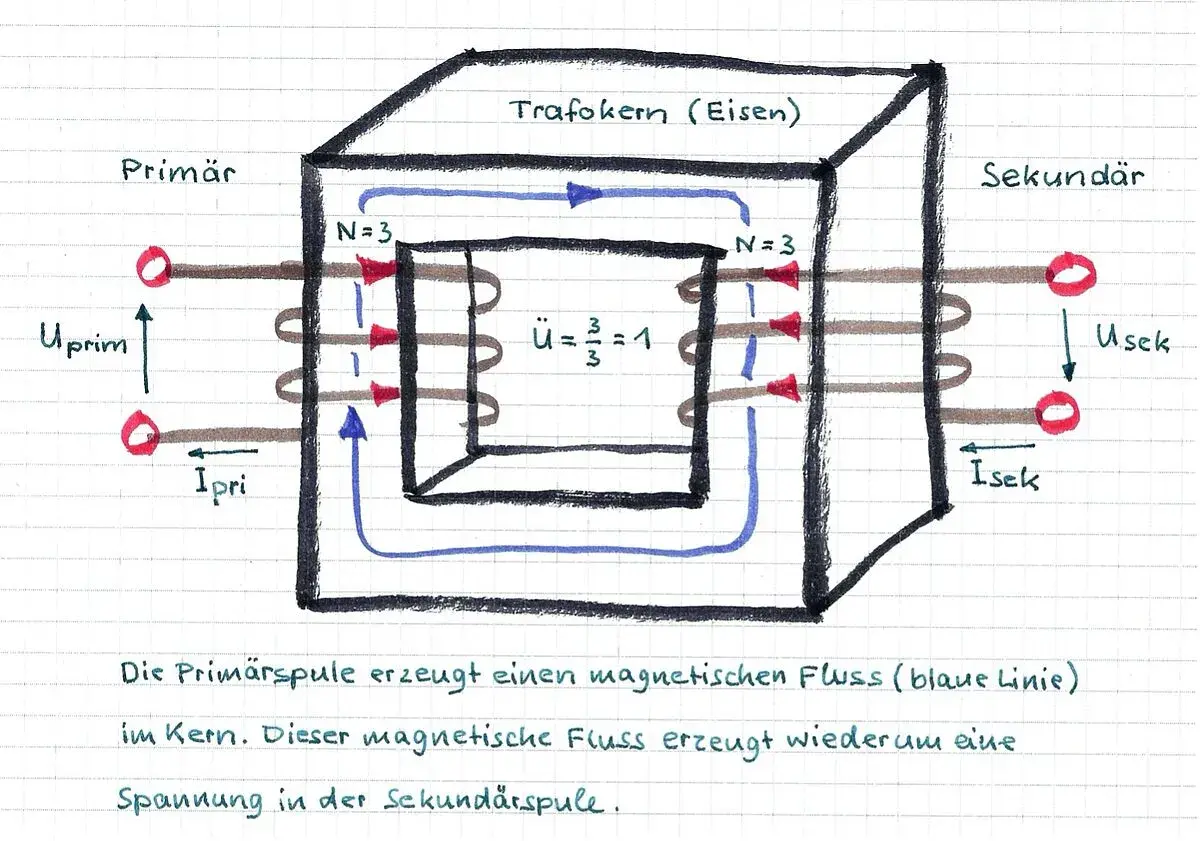

Ein Transformator arbeitet mit Wechselspannung, weil nur ein sich änderndes Magnetfeld die Energie von einer Wicklung auf die andere übertragen kann. Fließt Strom durch die Primärwicklung, entsteht im Kern ein Magnetfeld, das in der Sekundärwicklung eine Spannung induziert. Das Grundprinzip ist einfach, aber präzise: Mehr Windungen auf der Sekundärseite bedeuten höhere Spannung, weniger Windungen niedrigere Spannung.
Wichtig ist dabei, Spannung und Leistung nicht zu verwechseln. Ein Trafo macht aus Energie nicht mehr oder weniger Energie, sondern verschiebt das Verhältnis zwischen Strom und Spannung. In der Realität entstehen immer Verluste durch Widerstände, Streufluss und Erwärmung. Zusätzlich sorgt die galvanische Trennung dafür, dass Primär- und Sekundärseite elektrisch nicht direkt verbunden sind - ein Sicherheitsplus, das im Alltag oft unterschätzt wird.
Genau dieses Zusammenspiel aus Magnetfeld, Übersetzungsverhältnis und Trennung ist der Kern jeder Trafotechnik. Der Blick ins Innere zeigt dann, warum das Gerät so robust und zugleich so fein abgestimmt ist.
So ist ein Transformator innen aufgebaut
Ich lese den inneren Aufbau eines Transformators immer in drei Ebenen: magnetischer Kreis, elektrische Wicklung und thermisches System. Erst wenn diese drei Bereiche zusammenpassen, arbeitet das Gerät effizient, leise und langlebig. Der Aufbau ist also keine Ansammlung einzelner Teile, sondern ein aufeinander abgestimmtes System.
Der Kern als magnetische Führung
Der Kern bildet die magnetische Hauptbahn. Er besteht bei klassischen Geräten meist aus dünnen, gegeneinander isolierten Elektroblechen, damit Wirbelströme klein bleiben. Diese Bleche werden geschichtet, weil ein massiver Eisenblock deutlich mehr Verluste und Wärme verursachen würde. Bei guten Kernen werden die Bleche so angeordnet, dass der magnetische Fluss an den Stoßstellen möglichst gleichmäßig weiterläuft. Das senkt nicht nur die Verluste, sondern auch das Brummen.
Die Wicklungen als eigentliche Spannungswandler
Primär- und Sekundärwicklung bestehen meist aus Kupfer oder Aluminium. Die Primärwicklung nimmt die Energie auf, die Sekundärwicklung gibt sie in angepasster Spannung wieder ab. Je nach Leistung und Bauform kommen Runddraht, Flachdraht oder Folienwicklungen zum Einsatz. Die Wicklung ist der Teil, an dem elektrische Belastung, thermische Belastung und mechanische Belastung zusammenkommen. Deshalb ist ihre mechanische Stabilisierung fast so wichtig wie der elektrische Querschnitt.
Isolierung und Anschlussbereiche
Zwischen den Windungen, zwischen den Wicklungen und zwischen Wicklung und Kern liegt die Isolierung. Dazu gehören Isolierpapier, Pressspan, Harze oder andere feste Isolierstoffe. In größeren Geräten kommen Anschlussleitungen, Durchführungen und zusätzliche Abstandszonen hinzu. Diese Teile wirken unscheinbar, sind aber entscheidend: Ein guter Transformator scheitert selten am Kupfer selbst, sondern eher an unzureichender Isolation oder an lokalen Hotspots.
Kühlung, Tank und Gehäuse
Je nach Bauform übernimmt Luft oder Öl die Wärmeabfuhr. Bei Öltransformatoren sitzt das aktive Teil meist in einem Tank, der die Verlustwärme ableitet und das Isoliermedium aufnimmt. Bei Trockentransformatoren wird die Wärme über Luft abgeführt, oft mit natürlicher oder erzwungener Belüftung. Bei größeren Geräten sind auch Kühlrippen, Ölkanäle oder ein Ausgleichsbehälter üblich. Das klingt technisch nüchtern, ist aber praktisch der Punkt, an dem über Lebensdauer und Zuverlässigkeit entschieden wird.
Lesen Sie auch: Mikroskop beschriften - So geht's richtig & ohne Verwechslung
Stufenschalter und Regelung
In größeren Netz- und Leistungstransformatoren sitzt oft ein Stufenschalter. Er verändert das Übersetzungsverhältnis leicht, damit die Ausgangsspannung trotz Lastschwankungen stabil bleibt. Für den Alltag ist das unsichtbar, im Netzbetrieb aber enorm wichtig. Ohne solche Regelung würden Spannungsschwankungen deutlich schneller beim Verbraucher ankommen.
Wenn man diese Bauteile einmal auseinanderhält, wird auch klar, warum es nicht den einen idealen Transformator gibt, sondern immer eine Bauform für einen bestimmten Einsatzzweck.
Welche Bauformen im Alltag am sinnvollsten sind
Ob ein Transformator ölgekühlt, luftgekühlt oder als Ringkern ausgeführt wird, hängt fast immer vom Einsatzort ab. Für die Netzverteilung gelten andere Prioritäten als für ein Laborgerät oder ein kleines Netzteil. Genau deshalb lohnt sich der Vergleich, statt nur auf die Nennleistung zu schauen.
| Bauform | Typischer Aufbau | Stärken | Grenzen | Typische Anwendung |
|---|---|---|---|---|
| Öltransformator | Kern und Wicklungen liegen in einem Tank mit Isolieröl | Sehr gute Kühlung, hohe Isolationswirkung, bewährt bei großen Leistungen | Mehr Schutzaufwand, Ölmanagement, Brandschutz und Wartung wichtiger | Ortsnetzstationen, Umspannwerke, Industrieanlagen |
| Trockentransformator | Isolierung ohne Öl, Wärmeabfuhr über Luft und feste Isolierstoffe | Geeignet für Innenräume, kein Öl-Leckagerisiko, oft wartungsärmer | Bei gleicher Leistung meist größer, Luft ist thermisch weniger leistungsfähig | Gebäude, Krankenhäuser, Schulen, Rechenzentren |
| Ringkerntransformator | Torodialer Kern mit gleichmäßig verteilten Wicklungen | Kompakt, leise, wenig Streufeld, hohe Effizienz bei kleineren Leistungen | Montage oft aufwendiger, nicht für jede Hochleistungsanwendung ideal | Audio, Steuertechnik, Laborgeräte, kleinere Netzteile |
Für den Alltag in Deutschland ist die Frage meist nicht „Welcher Trafo ist grundsätzlich besser?“, sondern: Welcher Aufbau passt zu Spannung, Leistung, Platz, Brandschutz und Wartungsaufwand? Im Haus oder im Gebäude ist ein Trockentransformator oft naheliegend, im Netz bleibt der ölgekühlte Leistungstrafo wegen seiner Robustheit und Kühlung weiterhin wichtig.
Besonders deutlich wird der Unterschied, wenn man sich die Wärme- und Sicherheitsanforderungen ansieht, denn genau dort trennt sich die Theorie von der Praxis.
Verluste, Wärme und Sicherheit im Betrieb
Kein Transformator arbeitet verlustfrei. Es gibt Kupferverluste in den Wicklungen, Kernverluste durch Ummagnetisierung und Wirbelströme sowie zusätzliche Verluste durch Streufluss. Streufluss bedeutet, dass nicht jeder magnetische Feldanteil sauber von der Primär- auf die Sekundärwicklung übergeht. Genau dort gehen kleine, aber technisch relevante Anteile an Effizienz verloren.
Besonders kritisch ist die Temperatur. Die Isolierung altert schneller, wenn Hotspots entstehen, also lokal stark erhitzte Bereiche im Wickelpaket. ABB weist darauf hin, dass bereits eine Öltemperatur von rund 8 °C über dem Nennwert die Lebensdauer der Isolation deutlich verkürzen kann. Das zeigt, warum Kühlung keine Nebensache ist, sondern ein zentraler Teil des Designs.
Bei Öltransformatoren kommt noch die Frage der Isolationswirkung hinzu. Öl hat gegenüber Luft eine deutlich höhere Durchschlagsfestigkeit, deshalb kann es nicht nur Wärme abführen, sondern auch die elektrische Isolation verbessern. Trockentransformatoren vermeiden dafür brennbare Flüssigkeiten und sind in Innenräumen oft die praktischere Lösung. Die beste Bauform ist also immer die, die zum Risiko- und Nutzungsprofil passt.
Für die Praxis heißt das: Gute Trafotechnik lebt von Reserven, nicht von Minimalwerten. Wer nur auf die Nennleistung schaut, übersieht schnell, dass Wärmeführung und Isolationssystem oft wichtiger sind als die bloße Größe des Geräts.
Wo der Aufbau im Alltag den Unterschied macht
Im Alltag sieht man Transformatoren oft gar nicht bewusst, obwohl sie an vielen Stellen mitarbeiten. In Ortsnetzstationen senken sie die Mittelspannung auf die in Deutschland üblichen 230/400 Volt. In Netzteilen und Ladegeräten sorgen sie für die passende Spannung und oft auch für galvanische Trennung. In industriellen Anlagen stabilisieren sie Versorgung und Lastverteilung, damit Maschinen sauber laufen.

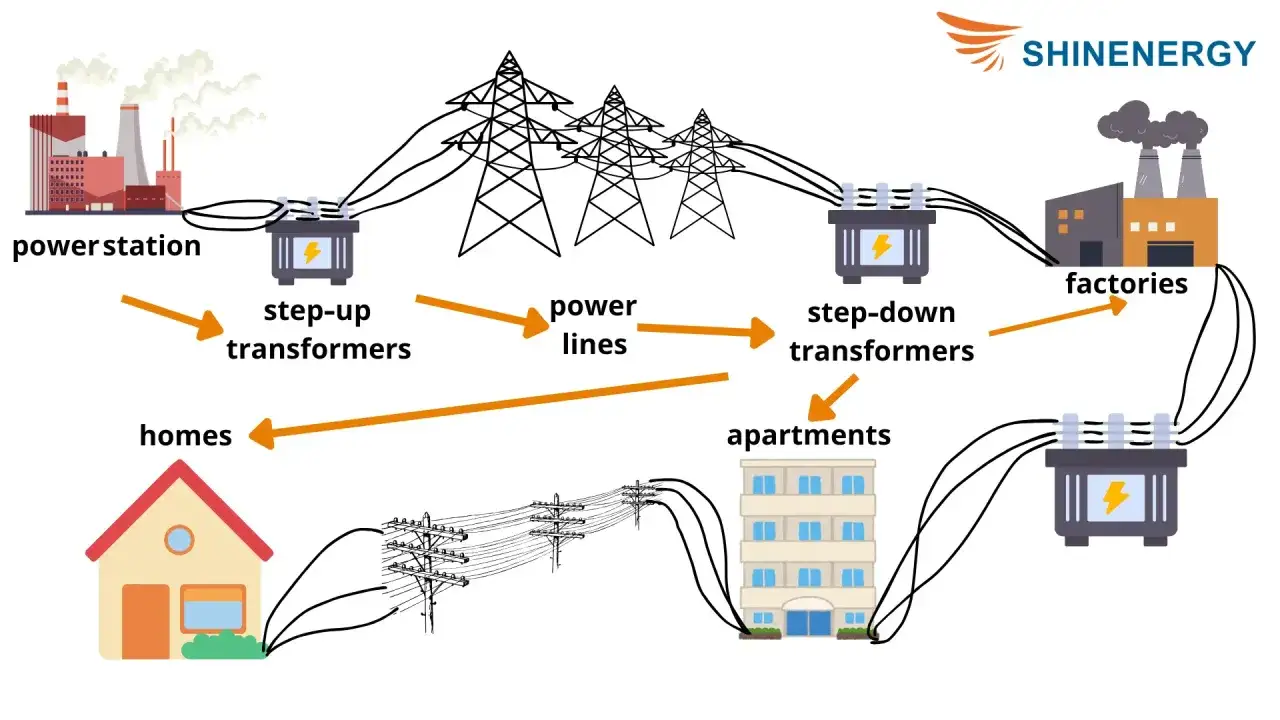

- Im Stromnetz machen sie aus hoher Übertragungsspannung eine alltagstaugliche Versorgung für Haushalte und Betriebe.
- In Gebäuden unterstützen sie Sicherheitskonzepte, etwa wenn besondere Spannungsniveaus oder Trennungen gebraucht werden.
- In kleineren Geräten sitzen sie in Netzteilen, Türsystemen, Steuerungen oder älteren Audioanwendungen, wo saubere Spannungsanpassung wichtig bleibt.
Gerade in Deutschland mit seinem 50-Hz-Netz ist die stufenweise Spannungsanpassung ein Grundpfeiler der Infrastruktur. Ich finde daran interessant, dass der Transformator im Alltag gerade deshalb so unauffällig ist, weil sein Aufbau so konsequent auf Zuverlässigkeit optimiert wurde. Je nach Einsatzort entscheidet dabei weniger ein einzelnes Bauteil als das Gesamtpaket aus Kern, Wicklung und Kühlung.
Von hier aus ist der nächste Schritt logisch: Welche Kriterien sollte man bei Auswahl, Einbau und Wartung wirklich im Blick behalten?
Worauf ich bei Auswahl und Wartung zuerst achte
Wenn ich einen Transformator technisch bewerte, schaue ich zuerst auf die Last, dann auf den Aufstellort und erst danach auf Details wie Gehäuseform oder Zubehör. Die Scheinleistung in kVA muss zur Anwendung passen, sonst wird das Gerät unnötig warm oder arbeitet dauerhaft nahe an der Grenze. Ebenso wichtig ist die Frage, ob der Trafo drinnen, draußen, in einem trockenen Technikraum oder in einer sensiblen Umgebung mit hohen Brandschutzanforderungen steht.
| Kriterium | Warum es zählt | Praxisfolge |
|---|---|---|
| Leistungsreserve | Sie verhindert Dauerüberlastung und unnötige Erwärmung. | Der Trafo hält länger und reagiert robuster auf Lastspitzen. |
| Aufstellort | Innenraum, Außenbereich und Industrieumgebung stellen sehr unterschiedliche Anforderungen. | Die Bauform muss zu Platz, Belüftung und Brandschutz passen. |
| Kühlkonzept | Wärme bestimmt Lebensdauer, Geräuschverhalten und Belastbarkeit. | Öl, Luft oder aktive Kühlung können den Betrieb deutlich verändern. |
| Regelung | Ein Stufenschalter hält die Spannung im zulässigen Bereich. | Netzschwankungen fallen weniger stark beim Verbraucher an. |
| Wartbarkeit | Gute Zugänglichkeit spart Zeit und reduziert Ausfallrisiken. | Prüfungen, Isolationsmessungen und Sichtkontrollen bleiben machbar. |
Für die Wartung gilt aus meiner Sicht eine einfache Regel: Je größer und leistungsstärker der Trafo, desto wichtiger werden Temperaturüberwachung, Isolationszustand und saubere Anschlüsse. Kleine Geräte fallen oft nur durch Ausfälle auf, große Anlagen dagegen durch schleichende Effizienzverluste. Wer hier sauber plant, spart später meist mehr als nur Reparaturkosten.
Worauf ich beim Blick auf einen Transformator zuerst achte
Am Ende ist der beste Transformator nicht der auffälligste, sondern der, dessen Aufbau exakt zum Einsatz passt. Der Kern muss Verluste klein halten, die Wicklungen müssen mechanisch und elektrisch sauber ausgelegt sein, und das Kühlkonzept muss die entstehende Wärme zuverlässig abführen. Wenn diese drei Punkte stimmen, läuft das Gerät unauffällig und genau das ist in der Technik oft das beste Zeichen.
Wer einen Trafo verstehen will, muss deshalb nicht jedes Detail auswendig lernen. Es reicht, das Zusammenspiel zu erkennen: Magnetischer Kreis, Wicklung, Isolation und Kühlung bilden immer eine Einheit. Wenn man diesen Zusammenhang versteht, wird aus einem scheinbar simplen Bauteil ein sehr gut nachvollziehbares Stück Elektrotechnik.
Für den Alltag bleibt die praktische Lektion klar: Nicht die Hülle entscheidet, sondern der Aufbau im Inneren. Und genau dort liegt der Unterschied zwischen einem Trafo, der nur Spannung wandelt, und einem, der das über Jahre effizient, sicher und leise tut.
