Polarisiertes Licht ist in der Optik mehr als ein Spezialfall. Wenn das elektrische Feld in einer festen Ebene schwingt, lässt sich damit Spiegelung, Displaytechnik und Messoptik gezielt steuern. Ich ordne die Physik dahinter so ein, dass man den Unterschied zwischen den Polarisationstypen, den wichtigsten Erzeugungsarten und den praktischen Anwendungen schnell greifen kann.

Was bei linear polarisiertem Licht wirklich passiert

Licht ist eine elektromagnetische Transversalwelle. Für die Polarisation ist vor allem das elektrische Feld entscheidend, denn dessen Schwingungsrichtung legt fest, wie wir einen Lichtstrahl beschreiben. Bei unpolarisiertem Licht wechseln diese Richtungen ständig; bei linear polarisiertem Licht bleibt die Schwingungsebene fest, also in einer Richtung organisiert.

Ich trenne hier gern zwei Ebenen: Die Ausbreitungsrichtung des Lichts bleibt natürlich erhalten, aber das Feld selbst schwingt nicht mehr beliebig durcheinander. Genau deshalb spricht man von einer „geordneten“ Welle. In der Praxis heißt das auch: Ein linearer Polarisator lässt nur die Feldkomponente durch, die zu seiner Achse passt, die senkrechte Komponente wird absorbiert oder unterdrückt.

Wer das zum ersten Mal versteht, sieht sofort, warum Polarisation nicht bloß ein Sonderthema der Optik ist, sondern ein Werkzeug. Als Nächstes ist entscheidend, wie man diesen Zustand überhaupt erzeugt.

Wie Polarisation entsteht

Es gibt mehrere Wege, Licht zu polarisieren, und die Physik dahinter ist je nach Methode etwas anders. Am einfachsten ist der Polarisationsfilter: Er lässt nur eine Schwingungsrichtung durch. Bei idealem unpolarisiertem Licht bleibt nach dem ersten Filter im Mittel etwa die Hälfte der Intensität übrig; dreht man einen zweiten Filter um 90 Grad dazu, wird das Licht im Idealfall nahezu dunkel.

Ein zweiter wichtiger Weg ist die Reflexion. Trifft Licht unter dem Brewster-Winkel auf eine Grenzfläche, wird der reflektierte Anteil vollständig linear polarisiert. Für Luft und Glas liegt dieser Winkel typischerweise ungefähr bei 56 Grad, hängt aber vom Material ab. Genau deshalb wirken Spiegelungen auf Wasser oder Glas oft so „gerichtet“, wenn man mit einem Filter dagegenhält.

Auch Doppelbrechung spielt eine große Rolle. In anisotropen Kristallen oder Flüssigkristallen läuft Licht nicht in allen Richtungen gleich schnell durch das Material; dadurch kann ein ursprünglich unpolarisiertes Bündel in getrennte Polarisationsanteile aufgespalten werden. Laserstrahlen sind ebenfalls ein klassischer Sonderfall, weil ihre optische Resonatorgeometrie häufig eine feste Polarisation begünstigt.

Mit sogenannten Verzögerungsplatten wird es noch gezielter: Ein λ/2-Plättchen dreht die Schwingungsebene linear polarisierten Lichts, ein λ/4-Plättchen kann aus linearem Licht zirkulares oder elliptisches Licht machen. Das wirkt technisch klein, ist aber in der Feinoptik sehr wirkungsmächtig.

Damit sind die Erzeugungswege klarer. Noch interessanter wird es, wenn man die verschiedenen Zustände direkt nebeneinander sieht.

Die wichtigsten Polarisationstypen im Vergleich

Für die Praxis reicht es selten, nur von „polarisiert“ zu sprechen. Ob das Feld linear schwingt, sich kreisförmig dreht oder eine Ellipse beschreibt, entscheidet darüber, wie sich das Licht durch Filter, Kristalle oder optische Systeme verhält. Ich nutze dafür gern diese knappe Gegenüberstellung:

Die lineare Form ist die einfachste und in vielen Anwendungen die wichtigste. Zirkulare und elliptische Polarisation treten oft dann auf, wenn zwei senkrechte Feldkomponenten mit einer Phasenverschiebung zusammenkommen. Genau diese Phasenverschiebung ist der entscheidende Unterschied, nicht einfach „mehr“ oder „weniger“ Licht.

So lässt sich Polarisation sichtbar machen und messen

Im Labor reicht oft ein sogenannter Analysator, also ein zweiter Polarisationsfilter, der den Lichtzustand überprüft. Dreht man ihn gegen die Polarisationsrichtung, fällt die Intensität nach dem Malus-Gesetz I = I₀ cos²(θ). Bei 90 Grad bleibt im Idealfall fast nichts übrig; wenn doch noch Licht durchkommt, ist der Strahl meist nur teilweise polarisiert.

1. Lege einen linearen Polarisationsfilter vor ein LCD-Display oder eine helle Lichtquelle.
2. Drehe den Filter langsam um die eigene Achse.
3. Beobachte, wie die Helligkeit bei bestimmten Winkeln deutlich abnimmt.
4. Setze einen zweiten Filter dahinter und richte beide auf 90 Grad aus.

Ein LCD-Bildschirm ist dafür ein erstaunlich guter Alltagsversuch, weil viele Displays bereits mit Polarisation arbeiten. Das Bild wird also nicht nur heller oder dunkler, sondern tatsächlich durch die Ausrichtung des Felds beeinflusst. Genau an dieser Stelle wird aus Theorie ein direkt sichtbares physikalisches Phänomen.

Für präzisere Messungen nutzt man Polarimeter oder einen sorgfältig ausgerichteten Analysator. Ein Polarimeter bestimmt den Polarisationsgrad, also wie stark die Schwingungsrichtungen geordnet sind; in der Materialprüfung und in der Optik reicht das oft schon aus, um Spannungen, Kristallstrukturen oder Verunreinigungen sichtbar zu machen.

Wenn man den Effekt einmal gesehen hat, ist der Schritt zu den technischen Anwendungen nur noch klein.

Wo Polarisation in Technik und Forschung wirklich zählt

Im Alltag fällt der Nutzen zuerst bei Displays und Fotografie auf, aber technisch geht es viel weiter. In LCDs steuern zwei Polarisationsfilter zusammen mit Flüssigkristallen, wie viel Licht durchkommt; das Bild entsteht also nicht aus eigener Lichtemission, sondern aus kontrollierter Lichtauswahl. Genau deshalb hängen Helligkeit und Blickwinkel so stark von der Polarisation ab.

In der Fotografie hilft ein Polfilter, Reflexionen auf Wasser, Glas oder Lack zu dämpfen. Das ist besonders dann sinnvoll, wenn störende Spiegelungen Details verdecken. Bei Himmel und Wolken kann ein Filter den Kontrast ebenfalls sichtbar verändern, allerdings nicht beliebig: Der Effekt hängt vom Sonnenstand und vom Winkel zur Blickrichtung ab.

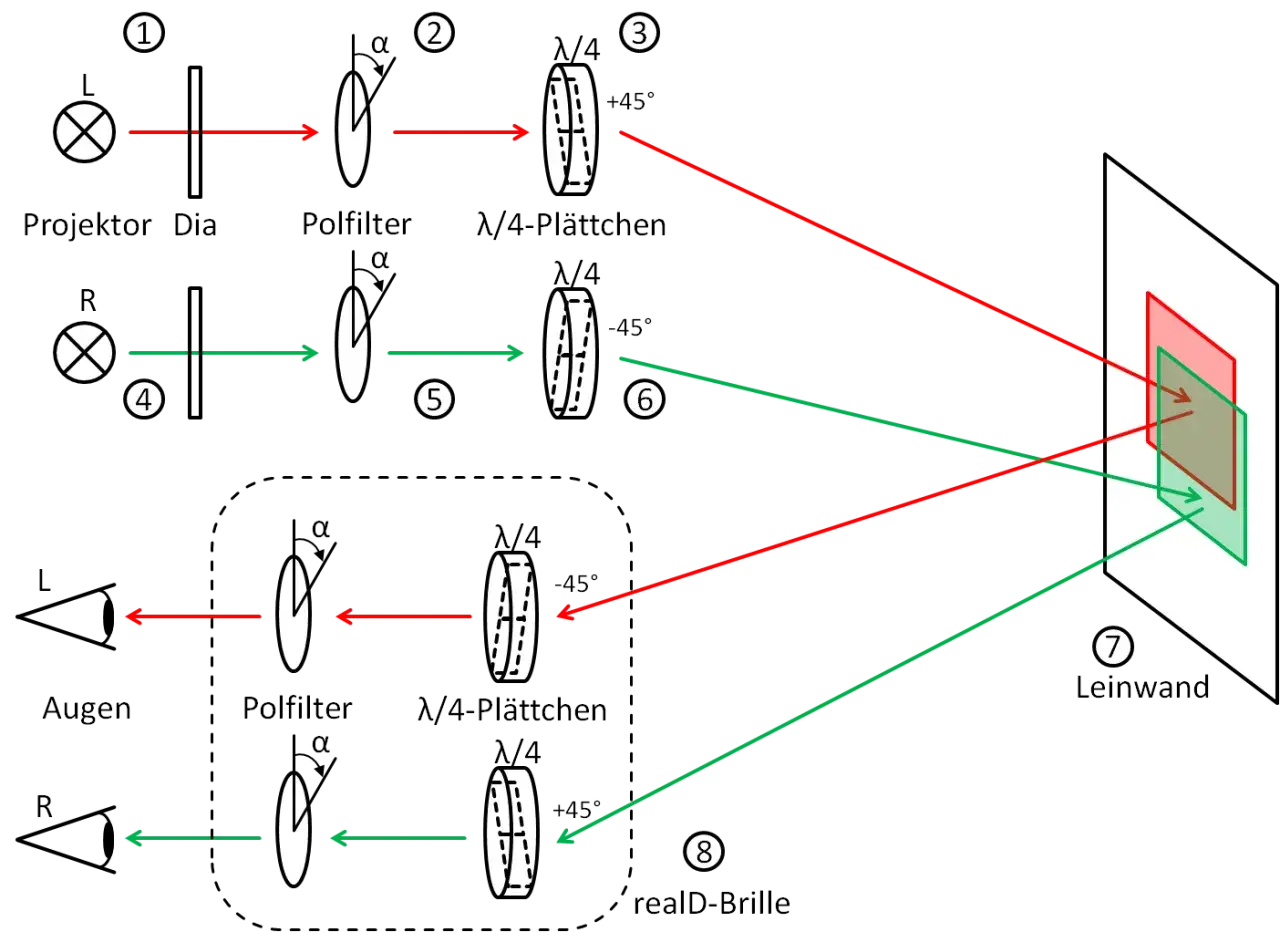

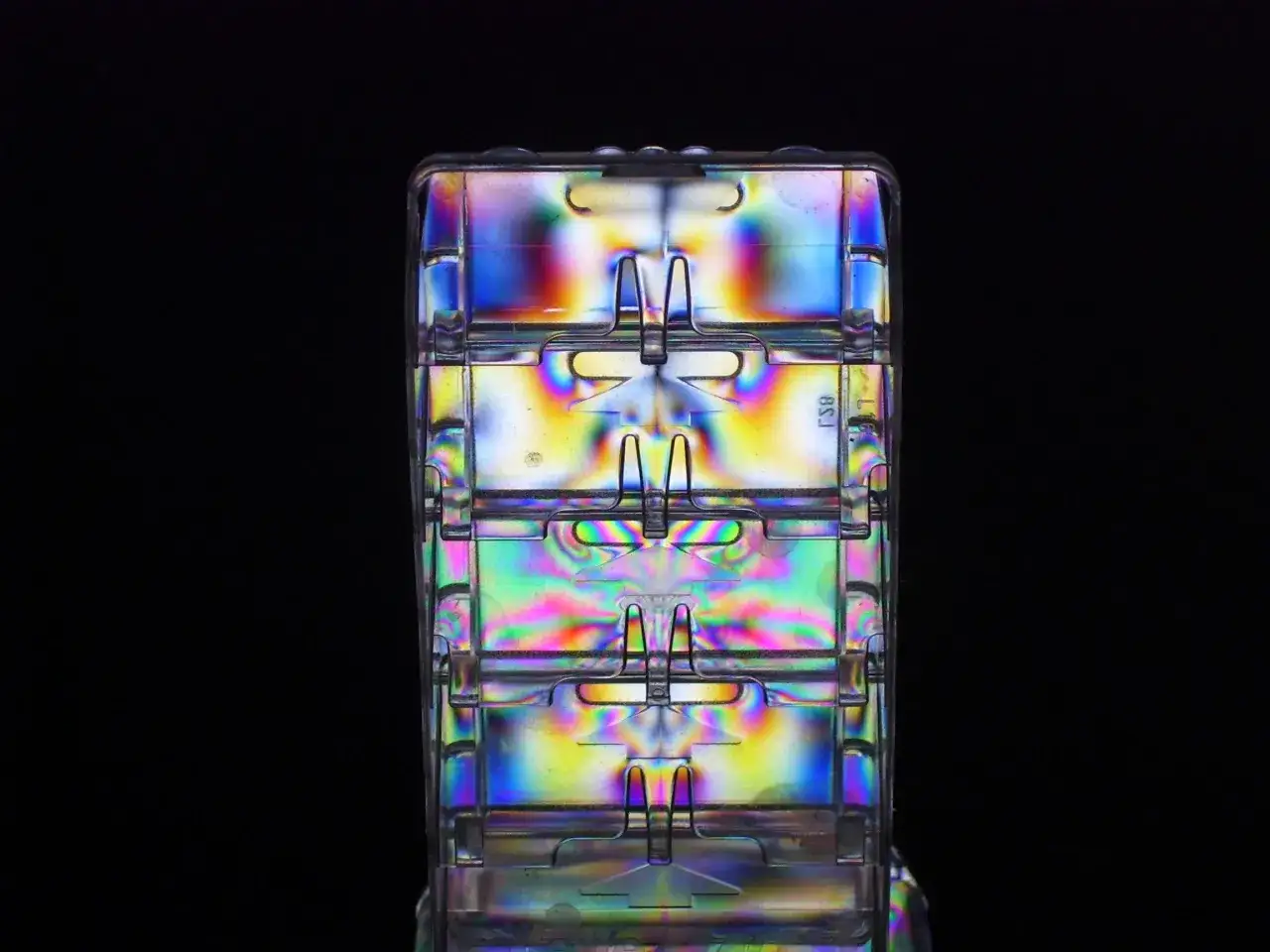

Noch wichtiger wird Polarisation in der Mikroskopie und Materialanalyse. Kristalle, Fasern, Kunststoffe oder Spannungen in Glas zeigen unter polarisiertem Licht oft Farben und Kontrastmuster, die im normalen Bild unsichtbar bleiben. In der Forschung ist das keine Spielerei, sondern eine sehr direkte Methode, um innere Strukturen sichtbar zu machen.

• LCDs nutzen Polarisation, um Licht gezielt durchzulassen oder zu blockieren.
• Fotografie profitiert vor allem bei Spiegelungen, Wasserflächen und Glasfronten.
• Mikroskopie macht Doppelbrechung, Kristalle und Spannungen sichtbar.
• Laser- und Fasertechnik muss Polarisation oft aktiv stabilisieren oder berücksichtigen.

Auch in Laser-, Sensor- und Fasertechnik bleibt Polarisation ein echtes Konstruktionsmerkmal. In Glasfasern kann sie sich durch Biegung, Temperatur oder Materialunterschiede verschieben, weshalb man sie dort häufig kontrollieren oder aktiv ausgleichen muss. Gerade dieser Punkt zeigt, dass Polarisation nicht nur ein Definitionsbegriff ist, sondern eine Größe, die sich im Systemverhalten ganz real auswirkt.

Wer diese Praxisbeispiele kennt, versteht schneller, wo die Grenzen liegen und warum nicht jeder Effekt so sauber ausfällt wie im Lehrbuch.

Typische Irrtümer und Grenzen

Der häufigste Denkfehler ist schlicht, Polarisation mit Helligkeit zu verwechseln. Ein dunkleres Bild bedeutet nicht automatisch besser polarisiertes Licht; es kann auch einfach heißen, dass der Filter viel Intensität schluckt. Außerdem wird unpolarisiertes Licht durch einen Filter nicht „erzeugt“, sondern nur ausgerichtet - der Preis dafür ist immer Lichtverlust.

Ein zweiter Irrtum betrifft die Reflexion. Nicht jede Spiegelung ist vollständig polarisiert, und der Brewster-Winkel gilt nur für bestimmte Materialkombinationen. Bei realen Oberflächen kommen Rauigkeit, Mehrfachreflexionen und Beschichtungen dazu, sodass der Effekt oft nur teilweise auftritt.

• Linear polarisiert heißt nicht automatisch „besser“ als zirkular polarisiert - es hängt vom optischen System ab.
• Partiell polarisiert ist in der Praxis sehr häufig; perfekte Zustände sind eher die Ausnahme.
• Filterqualität und exakte Ausrichtung entscheiden stärker, als viele am Anfang erwarten.
• Phasenverschiebungen können aus linearer Polarisation elliptische machen, ohne dass man es auf den ersten Blick sieht.

Wenn man diese Grenzen kennt, sind viele scheinbar widersprüchliche Beobachtungen plötzlich logisch. Genau darauf baut der letzte Blick in die Praxis auf.

Warum Polarisation für moderne Optik so nützlich bleibt

Ich würde Polarisation nie als Randthema behandeln, weil sie in der Optik gleich mehrere Probleme auf einmal löst: Sie macht Reflexionen kontrollierbar, sie hilft beim Aufbau von Displays, und sie eröffnet präzise Messungen an Materialien, die im normalen Licht fast unsichtbar bleiben. Wer den Unterschied zwischen Schwingungsebene, Phasenlage und Intensität versteht, liest Licht deutlich genauer.

• Wenn Filter, Display oder Glas die Helligkeit stark verändern, lohnt sich fast immer der Blick auf die Polarisation.
• Wenn Reflexionen stören, ist ein Polarisator oft die einfachste und sauberste Lösung.
• Wenn ein optisches System unerklärlich schwankt, ist Polarisation häufig ein stiller Mitspieler.

Genau deshalb lohnt es sich, dieses Thema nicht als Lehrbuchdetail abzutun. Wer Polarisation versteht, ordnet Licht in vielen Situationen besser ein und trifft in Physik, Technik und wissenschaftlicher Praxis deutlich präzisere Entscheidungen.
