Ein Kondensator gehört zu den Bauteilen, die in der Physik oft unscheinbar wirken, im Alltag der Elektronik aber enorm viel erledigen. Er speichert Energie kurzzeitig, glättet Spannungen, trennt Gleichstrom von Wechselstrom und ist damit in Netzteilen, Geräten und Messschaltungen allgegenwärtig. Ich halte ihn für eines der besten Beispiele dafür, wie ein kleines Bauteil das Verhalten einer ganzen Schaltung prägen kann.
Das sollten Sie über Kondensatoren zuerst wissen
- Ein Kondensator speichert elektrische Ladung und Energie in einem elektrischen Feld.
- Seine Kapazität hängt vor allem von Fläche, Abstand und Dielektrikum ab.
- Beim Laden steigt die Spannung nicht sprunghaft, sondern zeitabhängig an.
- In der Praxis sind Bauart, Polung, Spannungsfestigkeit und ESR oft genauso wichtig wie der Nennwert.
- Keramik-, Folien-, Elektrolyt- und Superkondensatoren erfüllen unterschiedliche Aufgaben.
- Ein zu großer oder falsch gewählter Kondensator kann eine Schaltung genauso stören wie ein zu kleiner.
So ist ein Kondensator aufgebaut
Physikalisch ist der Aufbau simpel: Zwei leitfähige Flächen, die Elektroden, liegen einander gegenüber und sind durch ein isolierendes Material getrennt. Dieses Material heißt Dielektrikum und verhindert, dass die Ladungen einfach direkt von einer Seite zur anderen fließen. Genau diese Trennung ist der Kern des Effekts: Zwischen den Elektroden entsteht ein elektrisches Feld, in dem Energie gespeichert wird.
Bei einem idealen Kondensator berühren sich die Ladungsträger nicht direkt. Stattdessen sammelt sich auf einer Platte positive und auf der anderen negative Ladung an, sobald eine Spannung angelegt wird. In der Praxis spielt auch die Bauform eine Rolle: Folien werden oft gerollt, Keramikkondensatoren eher gestapelt oder kompakt aufgebaut, damit sie wenig Platz brauchen und sich für unterschiedliche Frequenzen eignen. Die einfache Grundidee bleibt immer dieselbe, auch wenn das Bauteil äußerlich sehr verschieden aussehen kann.
Gerade bei Elektrolytkondensatoren ist die Polung wichtig, weil sie nur in einer Richtung sinnvoll betrieben werden. Das ist ein Punkt, den man nicht unterschätzen sollte, denn hier führt ein Fehler nicht nur zu falscher Funktion, sondern unter Umständen zu Schäden. Von diesem Aufbau aus lässt sich gut verstehen, warum die Kapazität von mehreren Faktoren abhängt.
Wovon die Kapazität abhängt
Die zentrale Größe ist die Kapazität. Sie beschreibt, wie viel Ladung ein Kondensator pro Spannung speichern kann. Die einfache Beziehung lautet C = Q / U: Je mehr Ladung Q bei einer gegebenen Spannung U gespeichert werden kann, desto größer ist die Kapazität C. Gemessen wird sie in Farad, in der Praxis aber meist in pF, nF, µF oder F.
Drei Dinge bestimmen die Kapazität besonders stark:
- Fläche der Elektroden: Größere Fläche bedeutet mehr Speicherraum für Ladung.
- Abstand der Elektroden: Je kleiner der Abstand, desto stärker das elektrische Feld bei gleicher Spannung.
- Eigenschaften des Dielektrikums: Das Material beeinflusst, wie gut das Feld „getragen“ werden kann.
Man kann sich das wie bei einer Trennwand vorstellen: Eine größere Fläche und ein kleinerer Abstand machen den „Ladungsspeicher“ effizienter. Besonders wichtig ist dabei die Materialwahl, weil das Dielektrikum nicht nur isoliert, sondern die elektrische Wirkung selbst mitprägt. Ein großer Kondensator ist also nicht einfach nur ein größerer Behälter, sondern ein Bauteil, dessen Geometrie und Material direkt seine Funktion bestimmen.
In der Praxis sieht man bei kleinen Signalkreisen oft Werte im Bereich von Pikofarad bis Nanofarad, bei Entkopplung und Timing häufig Mikrofarad und bei Energiespeichern auch Farad. Genau deshalb lohnt sich der Blick auf das Laden und Entladen, denn dort zeigt sich, warum derselbe Bauteil in einer Schaltung sehr unterschiedlich wirken kann.
Wie Laden und Entladen wirklich ablaufen
Wird eine Spannung angelegt, lädt sich ein Kondensator nicht schlagartig auf. Die Spannung steigt zeitabhängig an, und der Strom nimmt dabei mit der Zeit ab. In einem einfachen RC-Kreis beschreibt die Zeitkonstante τ = R · C dieses Verhalten. Nach einer Zeit von einer Zeitkonstante sind etwa 63 Prozent des Endwerts erreicht; nach etwa fünf Zeitkonstanten gilt der Kondensator in der Praxis als fast vollständig geladen.
Beim Entladen läuft derselbe Prozess umgekehrt ab. Die gespeicherte Energie wird wieder abgegeben, und die Spannung fällt exponentiell. Für Energie gilt näherungsweise E = 1/2 · C · U². Das ist ein wichtiger Zusammenhang, weil er zeigt, dass die Spannung einen sehr großen Einfluss hat: Verdoppelt sich die Spannung, vervierfacht sich die gespeicherte Energie. Genau deshalb sind Spannungsfestigkeit und Sicherheitsabstand in der Auslegung so wichtig.
Für Wechselstrom ist der Kondensator anders zu sehen als für Gleichstrom. Je höher die Frequenz, desto leichter kann Wechselstrom „durchkommen“; bei Gleichstrom blockiert ein geladener Kondensator idealerweise den weiteren Stromfluss. Technisch beschreibt man das oft über den kapazitiven Blindwiderstand, der mit steigender Frequenz kleiner wird. Das ist der Grund, warum Kondensatoren in Filtern und Koppelschaltungen so nützlich sind.
Wichtig ist auch die Realität: Kein echter Kondensator ist perfekt. Leckströme, Innenwiderstände und Restladungen spielen immer eine Rolle. Nach dem Abschalten kann ein Kondensator also noch Spannung führen, und genau das sollte man bei Wartung oder Messungen nie vergessen. Daraus ergibt sich die Frage, welche Bauarten in der Praxis überhaupt sinnvoll sind.

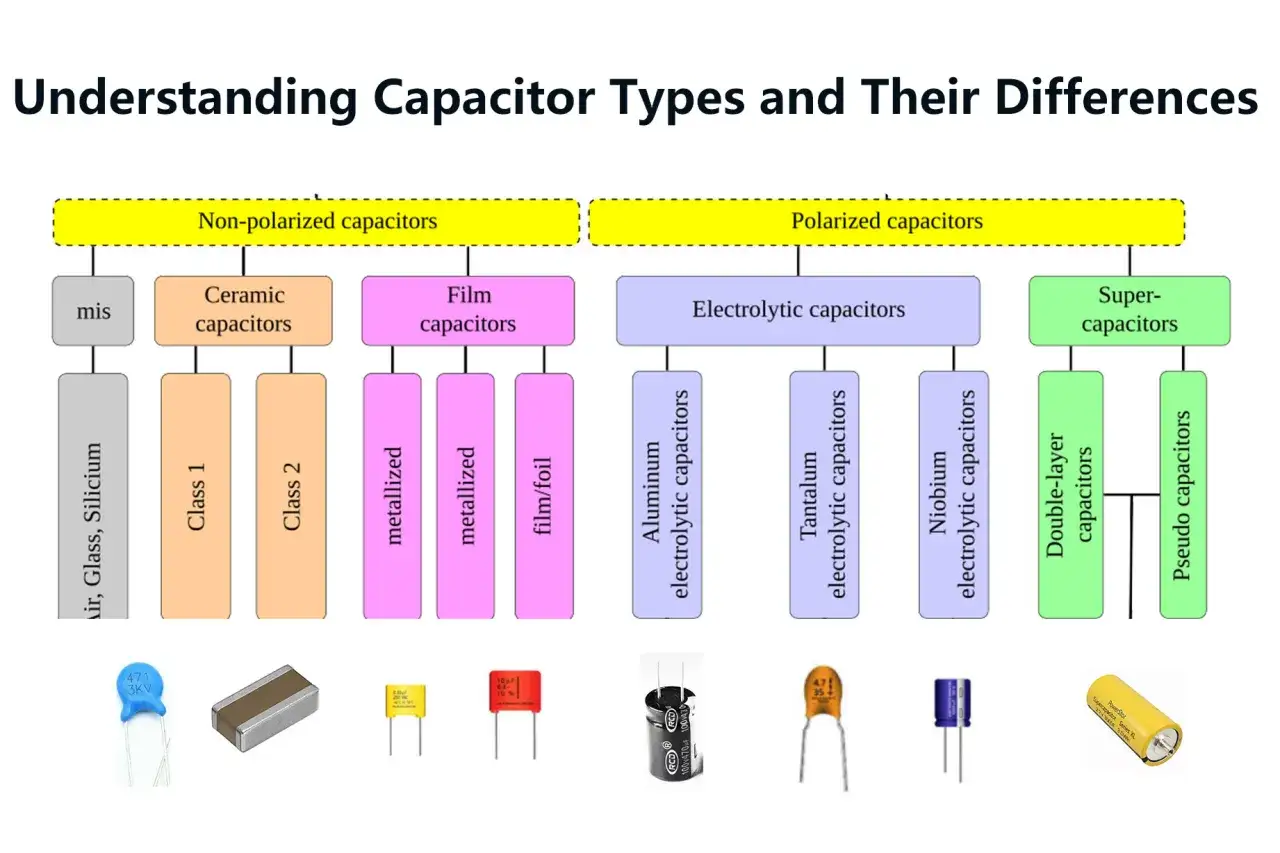

Welche Bauarten in der Praxis am wichtigsten sind
In der Elektronik werden je nach Aufgabe sehr unterschiedliche Kondensatoren verwendet. Die Wahl hängt davon ab, ob Stabilität, Kapazität, Baugröße, Preis oder Frequenzverhalten wichtiger ist. Die folgende Übersicht zeigt die wichtigsten Typen und ihre typische Rolle:
| Bauart | Typische Stärken | Typische Grenzen | Typischer Einsatz |
|---|---|---|---|
| Keramikkondensator | Klein, günstig, schnell, gut für hohe Frequenzen | Kapazität kann je nach Typ von Spannung und Temperatur abhängen | Entkopplung, HF, kleine Signalpfade |
| Folienkondensator | Stabil, verlustarm, gutmütig im Signalweg | Oft größer als Keramik bei gleichem Wert | Filter, Audio, präzise Schaltungen |
| Elektrolytkondensator | Hohe Kapazität bei kompakter Bauform | Gepolt, höhere Leckströme, begrenztere Langzeitstabilität | Netzteile, Glättung, Pufferung |
| Superkondensator | Sehr große Kapazität, gut als Kurzzeit-Energiespeicher | Niedrige Zellspannung, nicht als direkter Batteriersatz | Pufferung, Energiespeicherung, Backup |
| Variabler Kondensator | Kapazität einstellbar | Mechanisch oder konstruktiv begrenzt | Abstimmung, Empfangstechnik, Tuning |
Für viele Leser ist die wichtigste Erkenntnis nicht die exotischste Bauform, sondern die einfache Regel: Ein Kondensator ist kein austauschbares Standardteil ohne Kontext. Ein Elektrolyt mit viel Kapazität ersetzt keinen präzisen Folienkondensator, und ein kleiner Keramikkondensator ist kein Energiespeicher. Ich prüfe bei der Auswahl immer zuerst, was die Schaltung wirklich braucht: Stabilität, Kapazität, Frequenzverhalten oder Reserve gegen Spannungsspitzen. Genau daraus ergeben sich die typischen Anwendungen.
Wofür Kondensatoren in Schaltungen gebraucht werden
In der Praxis erfüllen Kondensatoren mehrere Aufgaben zugleich. Besonders häufig sind diese vier Fälle:
- Spannung glätten: Nach Gleichrichtung in Netzteilen puffern Kondensatoren Spannungsschwankungen ab.
- Signale koppeln: Sie lassen Wechselanteile durch, blockieren aber Gleichspannung zwischen zwei Schaltungsteilen.
- Störungen entkoppeln: Direkt an ICs fangen kleine Kondensatoren schnelle Stromspitzen ab.
- Zeitverhalten erzeugen: In RC-Gliedern bestimmen sie Ladezeit, Verzögerung oder Filterfrequenz.
Gerade die Entkopplung wird oft unterschätzt. Ein typischer kleiner Keramikkondensator nahe am Baustein ist kein „Zubehör“, sondern kann das Verhalten einer digitalen Schaltung stabilisieren. Bei Motoren, LEDs, Audioverstärkern oder Sensorik erfüllt das Bauteil ebenfalls eine sehr konkrete Aufgabe: Es beruhigt, puffert oder trennt elektrische Anteile voneinander. Das ist der praktische Mehrwert des Kondensators - nicht abstrakt, sondern direkt im Schaltungsalltag.
In manchen Anwendungen ist auch die Energiespeicherung wichtig, etwa bei Blitzgeräten, kurzen Pufferungen oder Notversorgungen. Dabei gilt jedoch: Je näher man an hohe Energie oder hohe Leistung kommt, desto sorgfältiger muss man Dimensionierung, Wärme und Spannungsfestigkeit betrachten. Und genau dort liegen auch die häufigsten Fehlerquellen.
Welche Fehler und Grenzen man kennen sollte
Der häufigste Denkfehler lautet: „Mehr Kapazität ist immer besser.“ Das stimmt nicht. Ein zu großer Kondensator kann Einschaltströme erhöhen, Timing verändern oder eine Schaltung außerhalb ihres vorgesehenen Betriebs bringen. In Zeitgliedern ist der Nennwert sogar unmittelbar funktional, weil er die Reaktionszeit bestimmt.
Ebenso wichtig sind diese Grenzen:
- Spannungsfestigkeit: Ein Kondensator darf nicht dauerhaft über seiner zulässigen Spannung betrieben werden.
- Polung: Elektrolytkondensatoren müssen richtig herum eingebaut werden.
- ESR: Der Equivalent Series Resistance ist der wirksame Serienwiderstand und beeinflusst Verluste, Ripple und Erwärmung.
- Leckstrom: Kein realer Kondensator hält Ladung unbegrenzt perfekt.
- Temperaturverhalten: Werte können je nach Bauart mit Temperatur und Spannung merklich driften.
Ein weiterer Punkt, den man in der Praxis ernst nehmen sollte, ist die Restladung. Auch wenn eine Schaltung abgeschaltet ist, kann ein Kondensator noch eine gefährliche Spannung tragen. Das ist besonders bei größeren Elektrolytkondensatoren und Hochspannungsschaltungen relevant. Wer misst oder repariert, sollte deshalb immer zuerst den Ladezustand prüfen und nicht nur auf den ausgeschalteten Netzstecker vertrauen. Physikalisch sauber gedacht heißt hier auch sicher gedacht.
Was ich mir bei Kondensatoren immer merke
Wenn ich Kondensatoren bewerte, gehe ich immer in derselben Reihenfolge vor: erst die Funktion in der Schaltung, dann die Kapazität, danach Spannung, Polung und Bauart. Genau diese Reihenfolge verhindert viele Fehlkäufe und Fehlannahmen. Ein Kondensator ist nicht nur ein Wert auf dem Gehäuse, sondern ein Bauteil mit Verhalten, Grenzen und Nebenwirkungen.
Für die praktische Einordnung reicht oft dieser Merksatz: Ein Kondensator speichert Ladung, glättet Spannungen und beeinflusst das Zeit- und Frequenzverhalten einer Schaltung. Wer das verstanden hat, kann Netzteile, Filter, Puffer und Signalkopplungen deutlich besser lesen. Das ist der Punkt, an dem die Physik im Bauteil wirklich sichtbar wird.
Wer Schaltungen künftig besser verstehen will, sollte deshalb nicht nur auf den Zahlenwert schauen, sondern auch auf die Bauart und den Einsatzort im Stromkreis. Genau dort entscheidet sich, ob ein Kondensator nur „irgendwie passt“ oder technisch wirklich sinnvoll arbeitet.
