Ein Elektromotor wirkt von außen oft unspektakulär, im Inneren steckt aber präzise abgestimmte Technik: feststehende Spulen, ein beweglicher Läufer, Lager, Gehäuse und eine Stromsteuerung, die das Magnetfeld im richtigen Moment umschaltet. Wer diesen Aufbau versteht, erkennt schneller, warum ein Motor leise läuft, warum er heiß wird oder warum ein bürstenloses Modell im Alltag meist länger durchhält. Genau darum geht es hier: um die Bauteile, ihre Funktion und die Unterschiede, die im Haushalt, in Werkzeugen und in mobilen Geräten wirklich zählen.
Die Kernpunkte zum Aufbau eines Elektromotors
- Der Stator ist der feststehende Teil; er erzeugt das Magnetfeld oder trägt die Magnete.
- Der Rotor oder Läufer bewegt sich im Feld und liefert die Drehbewegung.
- Wicklungen, Luftspalt und Kommutierung bestimmen, wie ruhig und effizient der Motor läuft.
- Lager, Kühlung und Gehäuse entscheiden mit über Lebensdauer, Geräusch und Temperatur.
- Je nach Typ arbeiten Motoren mit Bürsten, elektronischer Steuerung oder ganz ohne Schleifkontakte.

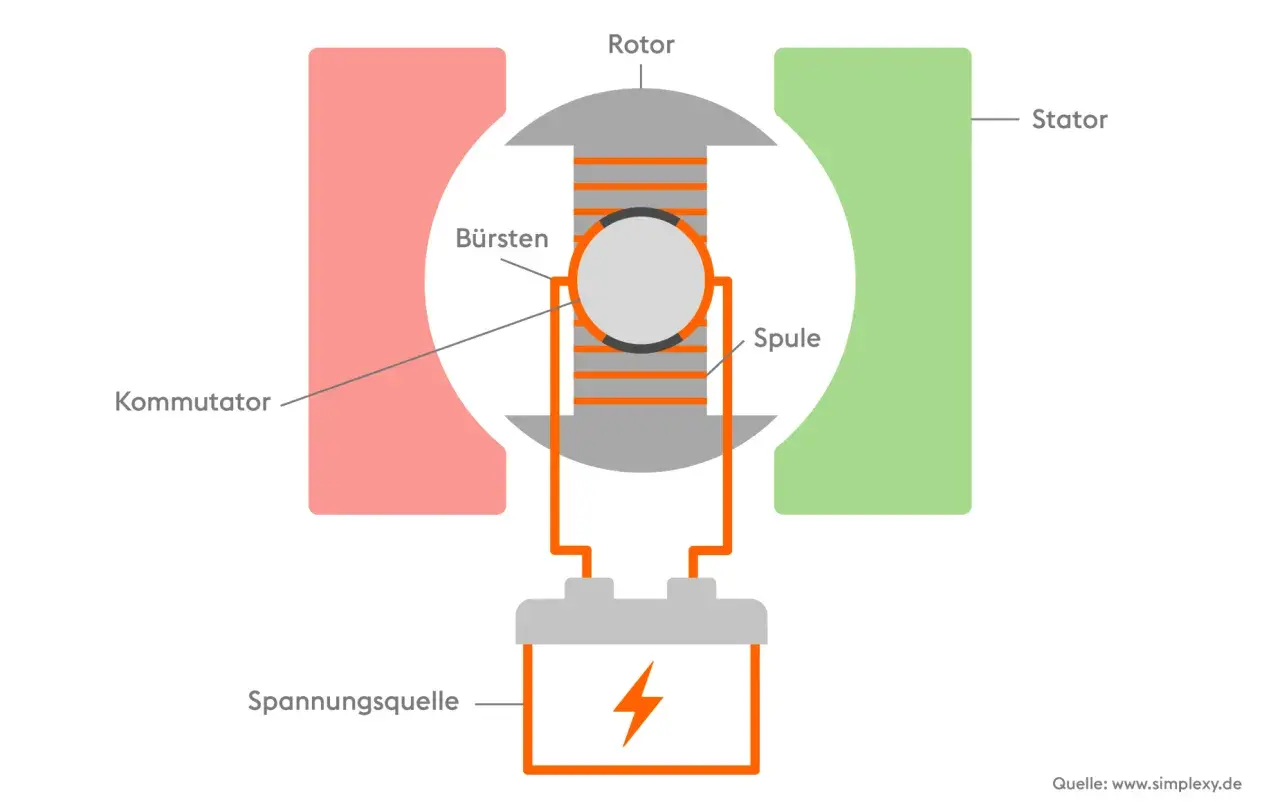

Wie innen Bewegung entsteht
Im Kern funktioniert jeder Elektromotor nach demselben Prinzip: Ein Magnetfeld trifft auf einen beweglichen Teil, und daraus entsteht Drehmoment. Der entscheidende Punkt ist nicht die bloße Bewegung, sondern dass der Strom im richtigen Moment umgeschaltet wird, damit der Rotor weiterdreht statt nur kurz anzuziehen.
Ich achte bei der Erklärung immer zuerst auf die Rollenverteilung: Der Stator baut das Feld auf, der Rotor reagiert darauf, und die Kommutierung hält den Prozess im Takt. Der Luftspalt dazwischen ist bewusst klein gehalten, damit die magnetische Kopplung stark bleibt, aber groß genug, damit nichts schleift oder verkantet.
Von hier aus lässt sich der Innenaufbau sehr viel klarer lesen, weil jedes Bauteil eine eindeutige Aufgabe bekommt.

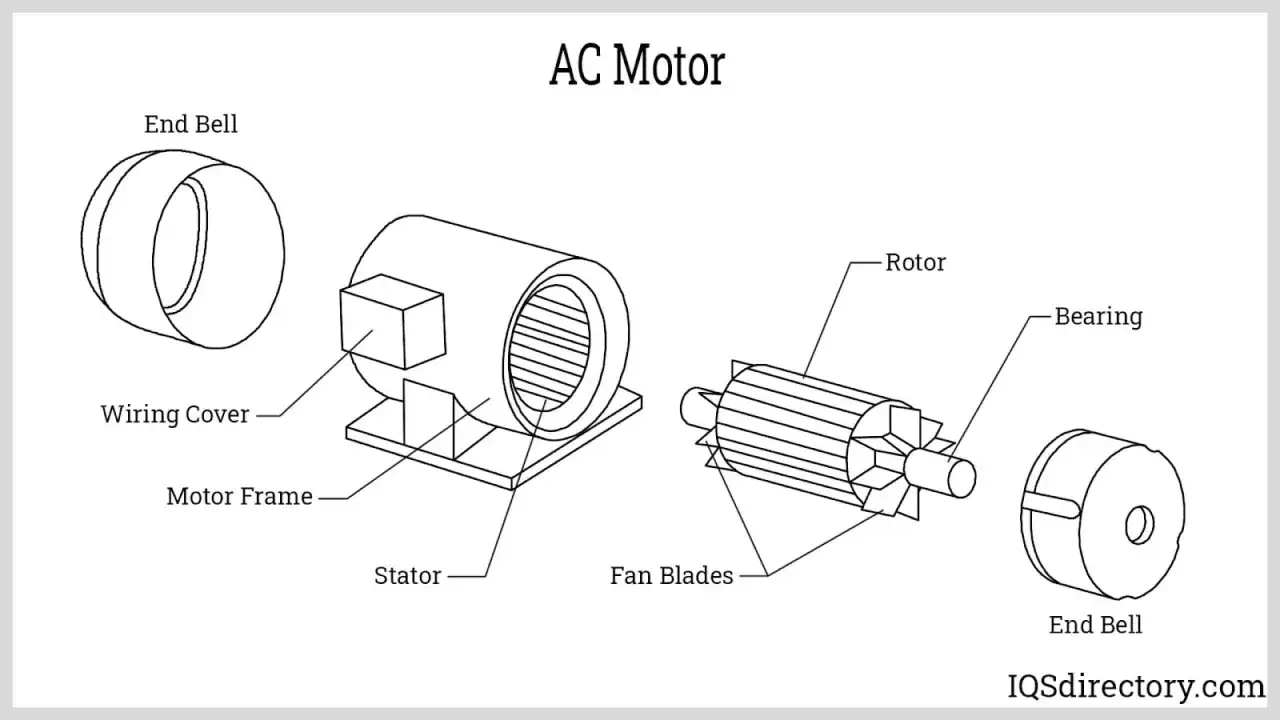

Diese Bauteile prägen den Innenaufbau
ABB beschreibt den Stator als den feststehenden Teil, der den Rotor umschließt; genau diese Grundidee findet man in fast allen rotierenden Maschinen wieder. In der Praxis entscheidet aber nicht nur die Geometrie, sondern auch die Qualität der Wicklungen, der Lager und der Wärmeabfuhr.
| Bauteil | Aufgabe | Woran man Qualität erkennt |
|---|---|---|
| Stator | Erzeugt das Magnetfeld oder trägt bei manchen Bauarten die Magnete. | Saubere Isolation, feste Verankerung und ein stabiler Kern ohne unnötige Verluste. |
| Rotor oder Läufer | Bewegt sich im Magnetfeld und überträgt das Drehmoment auf die Welle. | Niedrige Unwucht, präziser Sitz und ruhiger Lauf bei steigender Last. |
| Wicklungen | Erzeugen durch Stromfluss das Magnetfeld. | Temperaturfeste Lackierung, saubere Imprägnierung und keine lockeren Leiter. |
| Lager und Welle | Führen die Drehbewegung und halten den Rotor zentriert. | Kaum Spiel, leiser Lauf und passende Schmierung oder Lagerauslegung. |
| Gehäuse und Kühlung | Schützen die Bauteile und leiten Wärme ab. | Klare Luftwege, sinnvolle Rippen, dichte Übergänge und robuste Montagepunkte. |
| Kommutierung oder Elektronik | Schaltet den Strom im passenden Moment um. | Weiche Ansteuerung, wenig Verschleiß und saubere Signale ohne Sprünge. |
Sobald ein Bauteil schwächelt, merkt man das meist zuerst an Geräusch, Temperatur oder Leistungseinbruch. Genau deshalb lohnt sich der Blick auf die wichtigsten Motortypen.
Worin sich die wichtigsten Motortypen unterscheiden
Die Bauform hängt stark davon ab, was der Motor leisten soll. FAULHABER zeigt bei bürstenlosen DC-Motoren die umgekehrte Anordnung: Die Spule bildet den Stator, die Magnete sitzen am Rotor. Das senkt Reibung und Verschleiß, verlangt aber mehr Elektronik.
| Typ | Aufbau | Vorteile | Grenzen | Typische Anwendungen |
|---|---|---|---|---|
| Bürsten-DC-Motor | Strom wird über Bürsten und Kollektor an den Rotor geführt. | Einfach, günstig, leicht zu steuern. | Verschleiß an Bürsten, mehr Geräusch, geringere Lebensdauer. | Einfachere Geräte, kleine Antriebe, ältere Haushaltslösungen. |
| Bürstenloser DC-Motor | Spulen außen, Magnete innen; die Umschaltung übernimmt Elektronik. | Wenig Verschleiß, leise, effizient, gut regelbar. | Komplexere Steuerung und meist höhere Systemkosten. | Lüfter, E-Bikes, Präzisionsantriebe, moderne Geräte. |
| Asynchronmotor | Das Drehfeld des Stators induziert den Strom im Rotor. | Robust, langlebig, bewährt im Dauerbetrieb. | Für präzise Regelung meist mit zusätzlicher Leistungselektronik. | Pumpen, Ventilatoren, Industrieantriebe. |
| Synchronmotor | Rotor und Drehfeld laufen synchron, oft mit Magneten. | Sehr effizient und präzise regelbar. | Benötigt abgestimmte Elektronik und saubere Auslegung. | Waschmaschinen, Servoantriebe, moderne Haushaltsgeräte. |
Die Faustregel ist simpel: Bürstenmotoren sind einfacher, BLDC-Motoren wartungsärmer, Asynchronmotoren robust für Dauerbetrieb und Synchronmotoren stark, wenn präzise Regelung gefragt ist.
Warum der Aufbau im Alltag so unterschiedlich ausfällt
Im Alltag zeigt sich der Unterschied erst dann, wenn Last, Wärme und Geräusch zusammenkommen. Ein Lüfter braucht vor allem Dauerlauf und leise Lager, eine Waschmaschine eher saubere Regelung über wechselnde Lasten, ein Akkuschrauber hohes Anfahrmoment und ein E-Bike einen guten Kompromiss aus Gewicht, Wirkungsgrad und Reichweite.
| Anwendung | Was der Aufbau leisten muss | Warum das wichtig ist |
|---|---|---|
| Lüfter und Ventilatoren | Leiser Dauerlauf, stabile Drehzahl, gute Kühlung. | Der Motor läuft oft viele Stunden am Stück und soll unauffällig bleiben. |
| Waschmaschine | Wechselnde Lasten, präzise Regelung, robuste Lagerung. | Beim Waschen und Schleudern ändern sich Belastung und Drehzahl ständig. |
| Akkuschrauber und Werkzeug | Hohes Anfahrmoment, kompakte Bauform, robuste Mechanik. | Der Motor muss kurze Spitzenlasten ohne Überhitzung wegstecken. |
| E-Bike oder Pedelec | Gutes Verhältnis aus Gewicht, Effizienz und Wärmeverhalten. | Jede unnötige Verlustleistung kostet Reichweite und Fahrgefühl. |
Hier sieht man, warum „der beste Motor“ keine sinnvolle Pauschalantwort ist. Ein Gerät, das stundenlang laufen soll, braucht andere Reserven als eines, das nur kurz und mit viel Kraft arbeitet. Wer das versteht, erkennt später auch schneller, ob ein Problem aus der Konstruktion oder aus der Belastung entsteht.
Woran man Fehler im Betrieb früh erkennt
Wenn ein Motor Probleme macht, verrät er sich meist über Geräusch, Temperatur oder schwankende Leistung. Ich prüfe zuerst, ob es mechanisch klingt, dann ob die Versorgung sauber ist, und erst danach denke ich an tiefere Schäden in Wicklung oder Elektronik.
| Symptom | Wahrscheinliche Ursache | Sinnvolle Reaktion |
|---|---|---|
| Quietschen, Schleifen, Brummen | Lager verschlissen, Unwucht oder Fremdkörper im Laufweg. | Motor stoppen und Mechanik prüfen, bevor weiterer Schaden entsteht. |
| Funkenbildung, unruhiger Lauf | Bürsten oder Kollektor bei DC-Motoren verschlissen. | Verschleißteile kontrollieren und den Motor nicht dauerhaft weiter betreiben. |
| Überhitzung oder Geruch | Überlast, blockierter Luftweg oder Isolationsproblem. | Abschalten, abkühlen lassen und Ursache systematisch suchen. |
| Ruckeln oder Aussetzer | Sensor, Steuerung oder Versorgung instabil. | Elektronik, Anschlüsse und Versorgungsspannung prüfen. |
| Leistungsverlust unter Last | Wicklungsschaden, Schmutz oder zu hohe Dauerbelastung. | Belastung reduzieren und den Motor messen lassen. |
Bei Brandgeruch oder verfärbter Isolierung ist Schluss mit Probieren. Dann geht es nicht mehr um Feinabstimmung, sondern um Sicherheit.
Genau deshalb ist der nächste Schritt nicht das Rätselraten, sondern das Lesen der technischen Daten richtig. Dort steht oft schon, wofür der Motor gebaut wurde.
Wie man technische Daten richtig liest
Wer einen Motor kauft oder ersetzt, liest das Typenschild am besten als Kurzbeschreibung des Aufbaus. Die Zahlen sagen nicht nur etwas über Leistung, sondern auch darüber, wie der Motor gekühlt wird, wie lange er unter Last laufen darf und wie empfindlich er auf Steuerung oder Spannung reagiert.
| Kennwert | Was er praktisch verrät | Worauf ich achte |
|---|---|---|
| Nennspannung | Passt zur vorgesehenen Stromversorgung. | Falsche Spannung führt schnell zu Hitze oder zu wenig Leistung. |
| Nenndrehmoment | Zeigt, welche Last der Motor dauerhaft tragen kann. | Ohne ausreichendes Drehmoment ist hohe Drehzahl wenig wert. |
| Nenndrehzahl | Sagt etwas über das Arbeitsfenster, nicht über die ganze Praxis. | Wichtig ist immer das Zusammenspiel mit dem Drehmoment. |
| Einschaltdauer | Gibt an, ob der Motor für Dauerlauf oder nur für kurze Einsätze gedacht ist. | Besonders wichtig bei Werkzeug, Pumpen und Lüftern. |
| Schutzart oder IP-Schutz | Zeigt, wie gut Staub und Feuchtigkeit abgehalten werden. | Entscheidend in feuchter, staubiger oder schmutziger Umgebung. |
| Lagerung und Kommutierung | Verweist auf Verschleiß, Wartung und Regelungsverhalten. | Bürsten, Schleifringe oder Elektronik ändern die Wartungslogik stark. |
- Für lange Laufzeiten und wenig Wartung spricht meist ein bürstenloses Konzept.
- Für einfache, günstige Antriebe reicht ein Bürstenmotor oft aus.
- Für konstante industrielle Lasten ist der Asynchronmotor weiterhin sehr stark.
- Wenn Position oder Drehzahl exakt stimmen müssen, braucht der Antrieb passende Elektronik und Sensorik.
Wer diese Angaben gemeinsam liest, erkennt schnell, ob ein Motor für Dauerlast, kurze Spitzen oder präzise Regelung gebaut wurde. Genau an dieser Stelle trennt sich ein gut klingendes Datenblatt von einem Antrieb, der im Alltag wirklich passt.
Drei Details, an denen ich gute Motoren sofort erkenne
Es gibt drei Kleinigkeiten, auf die ich bei einem Motor zuerst schaue: saubere Wicklungsimprägnierung, stimmige Kühlung und präzise Lagerung. Sind diese Punkte sauber gelöst, ist die Chance hoch, dass der Motor nicht nur auf dem Papier gut aussieht, sondern im Alltag ruhig und zuverlässig läuft.
- Saubere Wicklungen deuten auf gute Isolation und weniger thermischen Stress hin.
- Durchdachte Kühlung zeigt sich an klaren Luftwegen, nicht an bloßem Platz im Gehäuse.
- Passende Lager und Achsführung verhindern Spiel, Schwingungen und unnötigen Verschleiß.
Genau an diesen Details erkennt man, ob der Aufbau auf Dauerlast, Geräuscharmut oder günstige Massenproduktion optimiert wurde. Wer Motoren so liest, versteht nicht nur ihre Technik, sondern auch ihre Grenzen im Alltag.
